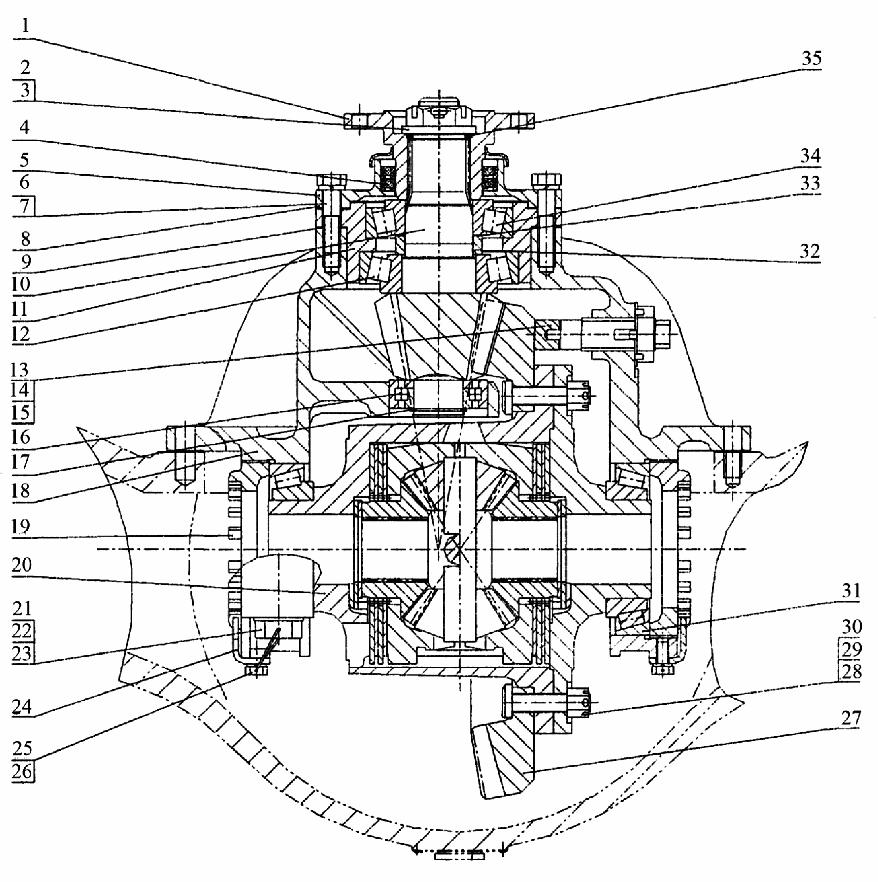

Главная передача переднего моста 41С0026

← Мост передний в сборе 01Е0008 Предохранительная серьга 30Е0009 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Фланец

Каталожный номер:1200032

Комплект:1

Примечание:

№ на схеме:2

Наименование:Гайка

Каталожный номер:03B0050

Комплект:1

Примечание:

№ на схеме:3

Наименование:Палец 6.3х60

Каталожный номер:08B0032

Комплект:1

Примечание:

№ на схеме:4

Наименование:Прокладка FВ70х95х100

Каталожный номер:13B0045

Комплект:2

Примечание:

№ на схеме:5

Наименование:Крышка

Каталожный номер:53A0106

Комплект:1

Примечание:

№ на схеме:6

Наименование:Болт М14х55-8.8

Каталожный номер:01B0094

Комплект:8

Примечание:

№ на схеме:7

Наименование:Шайба 14

Каталожный номер:06B0013

Комплект:8

Примечание:

№ на схеме:8

Наименование:Проставка

Каталожный номер:80A0021

Комплект:1

Примечание:

№ на схеме:9

Наименование:Прокладка регулировочная

Каталожный номер:57A0024

Комплект:1

Примечание:

№ на схеме:10

Наименование:Передача приводная коническая зубчатая

Каталожный номер:55A0077

Комплект:1

Примечание:

№ на схеме:10

Наименование:Передача приводная коническая зубчатая

Каталожный номер:43A0014

Комплект:1

Примечание:

№ на схеме:11

Наименование:Проставка

Каталожный номер:55A0077

Комплект:1

Примечание:

№ на схеме:12

Наименование:Роликоподшипник конический 60х130х33. 5

Каталожный номер:23B0019

Комплект:1

Примечание:

№ на схеме:13

Наименование:Болт стержневой

Каталожный номер:44C0019

Комплект:1

Примечание:

№ на схеме:14

Наименование:Гайка М27х2-04

Каталожный номер:03B0154

Комплект:1

Примечание:

№ на схеме:15

Наименование:Планка стопорная

Каталожный номер:76A0011

Комплект:1

Примечание:

№ на схеме:16

Наименование:Роликоподшипник конический 40х80х23

Каталожный номер:22B0006

Комплект:1

Примечание:

№ на схеме:17

Наименование:Кольцо 40

Каталожный номер:07B0038

Комплект:1

Примечание:

№ на схеме:18

Наименование:Скоба в сборе

Каталожный номер:41C0031

Комплект:1

Примечание:

№ на схеме:19

Наименование:Гайка регулировочная

Каталожный номер:03B0062

Комплект:2

Примечание:

№ на схеме:20

Наименование:Крышка дифференциала

Каталожный номер:41C0062

Комплект:1

Примечание:

№ на схеме:21

Наименование:Болт М22х100-8.8

Каталожный номер:02B0015

Комплект:4

Примечание:

№ на схеме:22

Наименование:Шайба 22-200НV

Каталожный номер:06B0156

Комплект:4

Примечание:

№ на схеме:23

Наименование:Проволока Ф 1.5х450

Каталожный номер:40B0006

Комплект:2

Примечание:

№ на схеме:24

Наименование:Планка стопорная

Каталожный номер:21A0040

Комплект:2

Примечание:

№ на схеме:25

Наименование:Болт М10х20-8.8

Каталожный номер:02B0012

Комплект:2

Примечание:

№ на схеме:26

Наименование:Шайба 10

Каталожный номер:06B0002

Комплект:2

Примечание:

№ на схеме:27

Наименование:Передача приводная коническая зубчатая

Каталожный номер:43A0015

Комплект:1

Примечание:

№ на схеме:28

Наименование:Болт

Каталожный номер:02B0024

Комплект:12

Примечание:

№ на схеме:29

Наименование:Гайка М14х1.5-8

Каталожный номер:03B0156

Комплект:12

Примечание:

№ на схеме:30

Наименование:Палец 3.2х30

Каталожный номер:08B0040

Комплект:12

Примечание:

№ на схеме:31

Наименование:Роликоподшипник конический 80х140х35.25

Каталожный номер:23B0012

Комплект:1

Примечание:

№ на схеме:32

Наименование:Проставка

Каталожный номер:55A0078

Комплект:1

Примечание:

№ на схеме:33

Наименование:Проставка

Каталожный номер:57A0027

Комплект:1

Примечание:

№ на схеме:34

Наименование:Роликоподшипник конический 55х120х31.5

Каталожный номер:23B0018

Комплект:1

Примечание:

№ на схеме:35

Наименование:Кольцо круглого сечения 42.5х5.3 G

Каталожный номер:12B0105

Комплект:1

Примечание:
