Стояночный тормоз 13С0008

← Система стояночного тормоза 21E0020 Кабина 41E0006 →

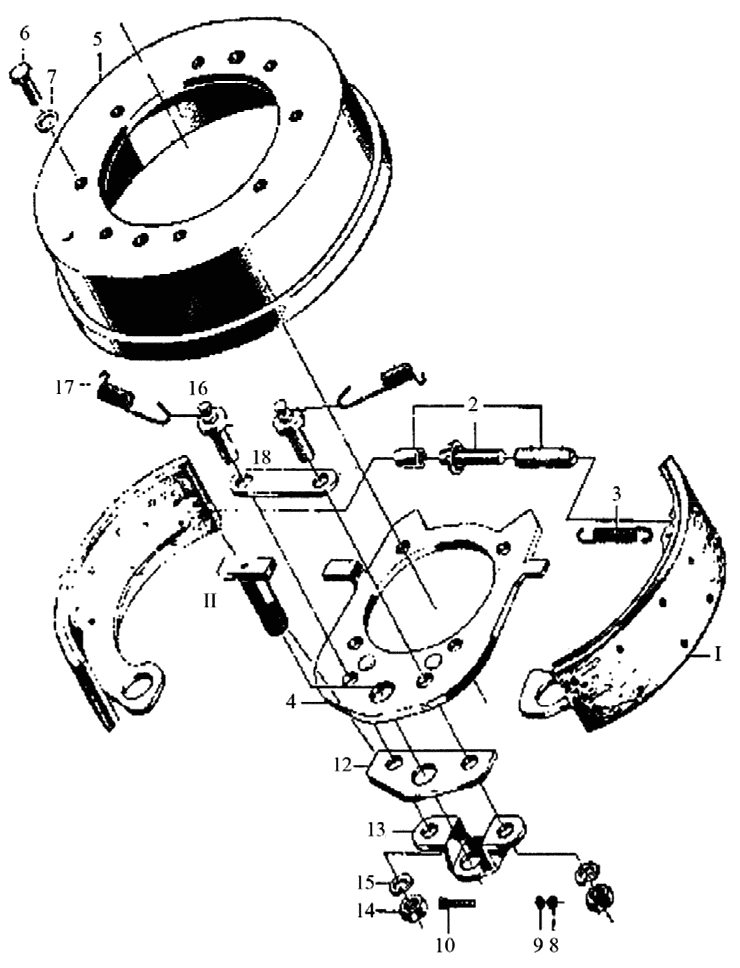

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Башмак в сборе

Каталожный номер:37C0004

Комплект:2

Примечание:

№ на схеме:2

Наименование:Винт регулировочный в сборе

Каталожный номер:45C0001

Комплект:1

Примечание:

№ на схеме:3

Наименование:Пружина

Каталожный номер:10B0021

Комплект:1

Примечание:

№ на схеме:4

Наименование:Пластина в сборе

Каталожный номер:00D0086

Комплект:1

Примечание:

№ на схеме:5

Наименование:Барабан

Каталожный номер:70A0012

Комплект:1

Примечание:

№ на схеме:6

Наименование:Болт М12х30-8.8

Каталожный номер:00B0017

Комплект:8

Примечание:

№ на схеме:7

Наименование:Шайба стопорная 12

Каталожный номер:06B0008

Комплект:8

Примечание:

№ на схеме:8

Наименование:Гайка М8-8

Каталожный номер:03B0021

Комплект:1

Примечание:

№ на схеме:9

Наименование:Шайба стопорная 8

Каталожный номер:06B0006

Комплект:1

Примечание:

№ на схеме:10

Наименование:Болт М8х45-8.8

Каталожный номер:00B00070

Комплект:1

Примечание:

№ на схеме:11

Наименование:Вал кулачковый

Каталожный номер:62A0015

Комплект:1

Примечание:

№ на схеме:12

Наименование:Подложка

Каталожный номер:11A0055

Комплект:1

Примечание:

№ на схеме:13

Наименование:Скоба

Каталожный номер:21A0043

Комплект:1

Примечание:

№ на схеме:14

Наименование:Гайка М16-8

Каталожный номер:03B0095

Комплект:2

Примечание:

№ на схеме:15

Наименование:Шайба стопорная 16

Каталожный номер:06B0015

Комплект:2

Примечание:

№ на схеме:16

Наименование:Шпилька резьбовая в сборе

Каталожный номер:05B0011

Комплект:2

Примечание:

№ на схеме:17

Наименование:Пружина

Каталожный номер:10B0023

Комплект:2

Примечание:

№ на схеме:18

Наименование:Пластина упорная

Каталожный номер:10A0075

Комплект:1

Примечание:
