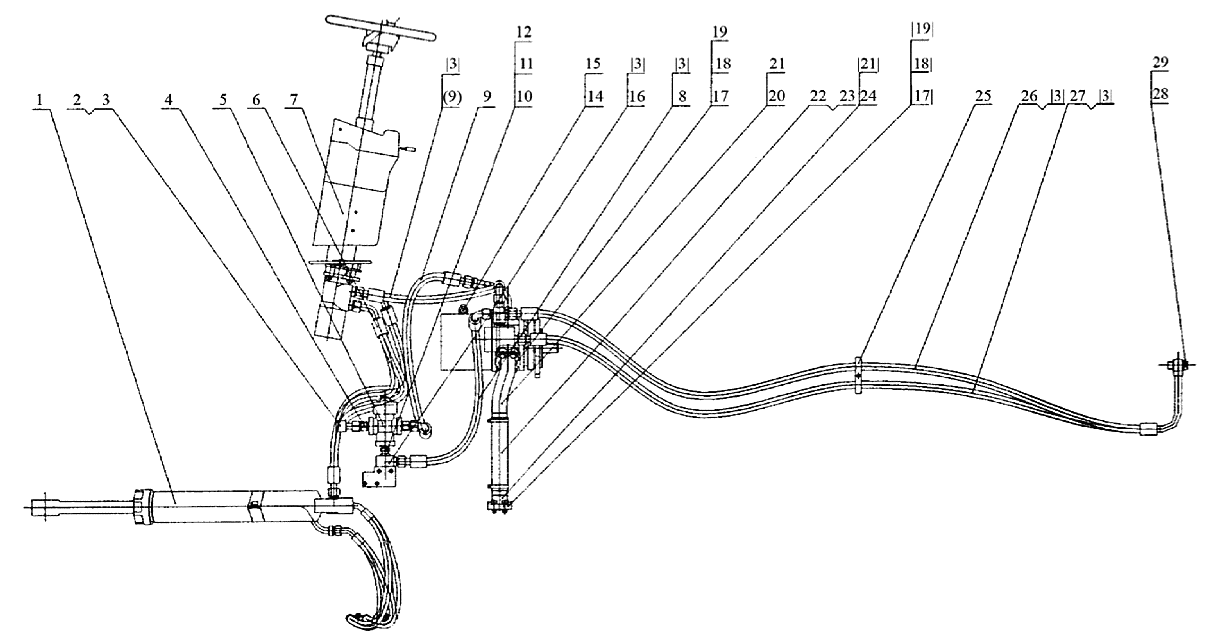

Система рулевого управления 10E0046

← Масляный бак 21С0046 Система рулевого управления 10E0046 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Цилиндр управления поворотами

Каталожный номер:10C0055

Комплект:2

Примечание:

№ на схеме:2

Наименование:Соединитель

Каталожный номер:31C0052

Комплект:1

Примечание:

№ на схеме:3

Наименование:Кольцо круглого сечения 16х1.8

Каталожный номер:12B0067

Комплект:11

Примечание:

№ на схеме:4

Наименование:Соединитель

Каталожный номер:00A0437

Комплект:2

Примечание:

№ на схеме:5

Наименование:Клапан редукционный

Каталожный номер:12C0086

Комплект:1

Примечание:

№ на схеме:6

Наименование:Шланг

Каталожный номер:06C0378

Комплект:1

Примечание:

№ на схеме:7

Наименование:Передача рулевая

Каталожный номер:44C0047

Комплект:1

Примечание:

№ на схеме:8

Наименование:Шланг

Каталожный номер:06C0379

Комплект:1

Примечание:

№ на схеме:9

Наименование:Шланг

Каталожный номер:06C0380

Комплект:2

Примечание:

№ на схеме:10

Наименование:Соединитель

Каталожный номер:00A0436

Комплект:1

Примечание:

№ на схеме:11

Наименование:Гайка М22х1.5-05-Zn.D

Каталожный номер:03B0183

Комплект:1

Примечание:

№ на схеме:12

Наименование:Шайба

Каталожный номер:06B0051

Комплект:1

Примечание:

№ на схеме:14

Наименование:Пробка

Каталожный номер:03B0093

Комплект:2

Примечание:

№ на схеме:15

Наименование:Кольцо круглого сечения 11.2х2.65

Каталожный номер:12B0199

Комплект:2

Примечание:

№ на схеме:16

Наименование:Соединитель

Каталожный номер:15D0175

Комплект:1

Примечание:

№ на схеме:17

Наименование:Фланец

Каталожный номер:72A0003

Комплект:2

Примечание:

№ на схеме:18

Наименование:Болт М12х35-8.8-Zn.D

Каталожный номер:00B0035

Комплект:8

Примечание:

№ на схеме:19

Наименование:Шайба 12

Каталожный номер:06B0008

Комплект:8

Примечание:

№ на схеме:20

Наименование:Трубка

Каталожный номер:10D0586

Комплект:1

Примечание:

№ на схеме:21

Наименование:Кольцо круглого сечения 46.2х3.55

Каталожный номер:12B0019

Комплект:2

Примечание:

№ на схеме:22

Наименование:Шланг

Каталожный номер:34C0009

Комплект:1

Примечание:

№ на схеме:23

Наименование:Хомут 60

Каталожный номер:15B0017

Комплект:2

Примечание:

№ на схеме:24

Наименование:Соединитель

Каталожный номер:15D0088

Комплект:1

Примечание:

№ на схеме:25

Наименование:Хомут

Каталожный номер:09C0073

Комплект:1

Примечание:

№ на схеме:26

Наименование:Шланг

Каталожный номер:06C0382

Комплект:1

Примечание:

№ на схеме:27

Наименование:Шланг

Каталожный номер:06C0383

Комплект:1

Примечание:

№ на схеме:28

Наименование:Соединитель

Каталожный номер:00A0114

Комплект:2

Примечание:

№ на схеме:29

Наименование:Шайба 24

Каталожный номер:06B0189

Комплект:4

Примечание:
