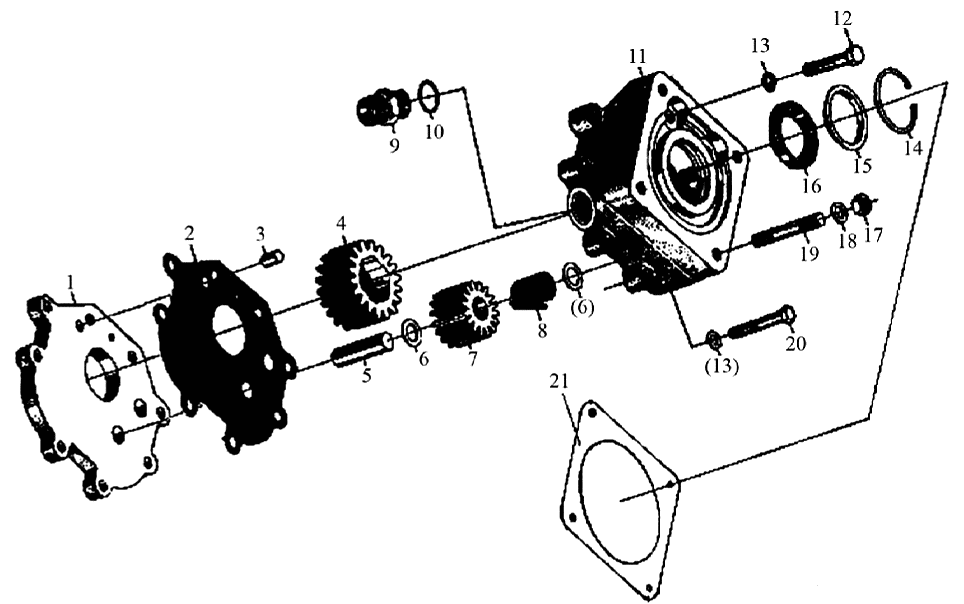

Насос шестеренчатый питающий 11С0002

← Управляющий клапан трансмиссии (BF25) 12C0061 Система управления трансмиссией 24E0016 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Крышка насоса

Каталожный номер:15A0012

Комплект:1

Примечание:

№ на схеме:2

Наименование:Сальник

Каталожный номер:80A0011

Комплект:1

Примечание:

№ на схеме:3

Наименование:Штифт установочный

Каталожный номер:60A0020

Комплект:1

Примечание:

№ на схеме:4

Наименование:Шестерня ведущая

Каталожный номер:41A0008

Комплект:1

Примечание:

№ на схеме:5

Наименование:Ось

Каталожный номер:60A0019

Комплект:1

Примечание:

№ на схеме:6

Наименование:Шайба

Каталожный номер:76A0004

Комплект:2

Примечание:

№ на схеме:7

Наименование:Шестерня ведомая

Каталожный номер:41A0007

Комплект:1

Примечание:

№ на схеме:8

Наименование:Игла (подшипника) Р4х29.8G2

Каталожный номер:20B0021

Комплект:18

Примечание:

№ на схеме:9

Наименование:Соединение труб

Каталожный номер:03A0019

Комплект:1

Примечание:

№ на схеме:10

Наименование:Кольцо круглого сечения 32х3.1

Каталожный номер:12B0144

Комплект:1

Примечание:

№ на схеме:11

Наименование:Корпус насоса

Каталожный номер:70A0004

Комплект:1

Примечание:

№ на схеме:12

Наименование:Болт М10х80-8.8-Zn.D

Каталожный номер:01B0033

Комплект:2

Примечание:

№ на схеме:13

Наименование:Шайба стопорная 10

Каталожный номер:06B0002

Комплект:8

Примечание:

№ на схеме:14

Наименование:Кольцо упорное 62

Каталожный номер:07B0014

Комплект:1

Примечание:

№ на схеме:15

Наименование:Приспособление стопорное

Каталожный номер:76A0005

Комплект:1

Примечание:

№ на схеме:16

Наименование:Сальник РG45х62х12

Каталожный номер:13B0004

Комплект:1

Примечание:

№ на схеме:17

Наименование:Гайка М12-05-Zn.D

Каталожный номер:03B0173

Комплект:4

Примечание:

№ на схеме:18

Наименование:Шайба стопорная 12

Каталожный номер:06B0008

Комплект:4

Примечание:

№ на схеме:19

Наименование:Штифт АМ12х32-8.8-Zn.D

Каталожный номер:05B0024

Комплект:4

Примечание:

№ на схеме:20

Наименование:Болт М10х55-8.8-Zn.D

Каталожный номер:01B0046

Комплект:6

Примечание:

№ на схеме:21

Наименование:Сальник

Каталожный номер:80A0009

Комплект:1

Примечание:
