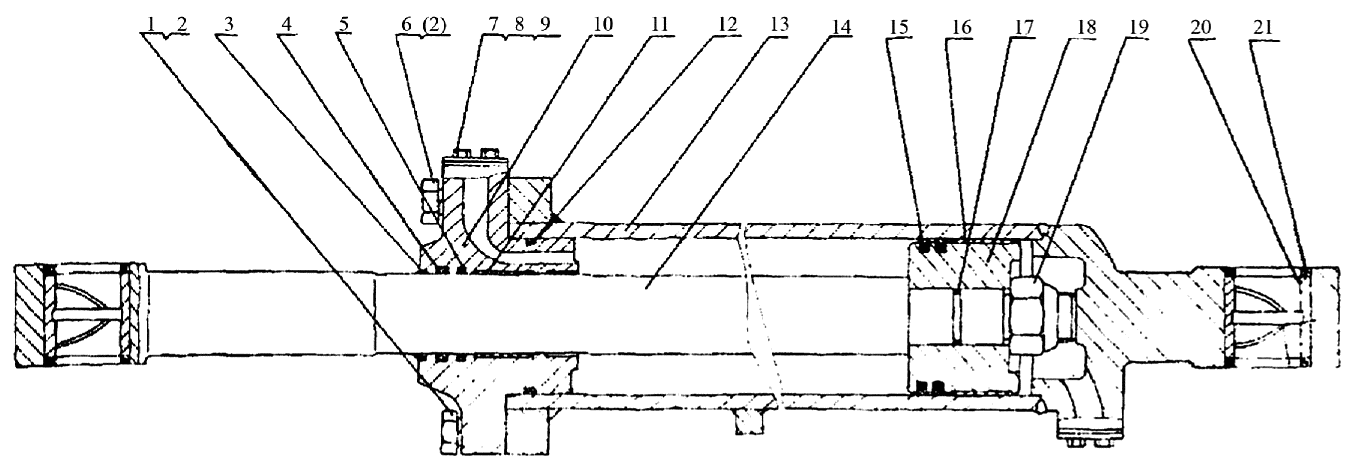

Гидроцилиндр опрокидывания 10С0057

← Гидроцилиндр подъема 10С0056 Масляный бак 21С0046 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт М20х1.5х80-10.9

Каталожный номер:01B0308

Комплект:6

Примечание:

№ на схеме:2

Наименование:Шайба 20

Каталожный номер:06B0019

Комплект:8

Примечание:

№ на схеме:3

Наименование:Прокладка

Каталожный номер:34C0113

Комплект:1

Примечание:

№ на схеме:4

Наименование:Прокладка

Каталожный номер:13B0126

Комплект:1

Примечание:

№ на схеме:5

Наименование:Прокладка

Каталожный номер:34C0030

Комплект:1

Примечание:

№ на схеме:6

Наименование:Болт М201.5х100-10.9

Каталожный номер:01B0309

Комплект:2

Примечание:

№ на схеме:7

Наименование:Болт М10х20-8.8

Каталожный номер:00B0005

Комплект:8

Примечание:

№ на схеме:8

Наименование:Прокладка

Каталожный номер:81A0010

Комплект:2

Примечание:

№ на схеме:9

Наименование:Крышка

Каталожный номер:11A0054

Комплект:2

Примечание:

№ на схеме:10

Наименование:Крышка гидроцилиндра

Каталожный номер:54A0087

Комплект:1

Примечание:

№ на схеме:11

Наименование:Кольцо опорное

Каталожный номер:80A0110

Комплект:1

Примечание:

№ на схеме:12

Наименование:Кольцо круглого сечения 128х7

Каталожный номер:12B0108

Комплект:1

Примечание:

№ на схеме:13

Наименование:Гидроцилиндр в сборе

Каталожный номер:13D0092

Комплект:1

Примечание:

№ на схеме:14

Наименование:Шток в сборе

Каталожный номер:14D0029

Комплект:1

Примечание:

№ на схеме:15

Наименование:Прокладка

Каталожный номер:34C0033

Комплект:1

Примечание:

№ на схеме:16

Наименование:Кольцо опорное

Каталожный номер:80A0116

Комплект:1

Примечание:

№ на схеме:17

Наименование:Кольцо круглого сечения 43.7х3.55

Каталожный номер:12B0048

Комплект:1

Примечание:

№ на схеме:18

Наименование:Поршень

Каталожный номер:50A0049

Комплект:1

Примечание:

№ на схеме:19

Наименование:Гайка

Каталожный номер:03B0189

Комплект:1

Примечание:

№ на схеме:20

Наименование:Втулка

Каталожный номер:55A0404

Комплект:2

Примечание:

№ на схеме:21

Наименование:Прокладка

Каталожный номер:35C0013

Комплект:4

Примечание:
