Электропроводка передней рамы (для ZL30GI) 22E0128

Электропроводка передней рамы (для ZL30GI) 22E0128

← Капот двигателя в сборе 44E0062 Электропроводка задней рамы 22E0131 →

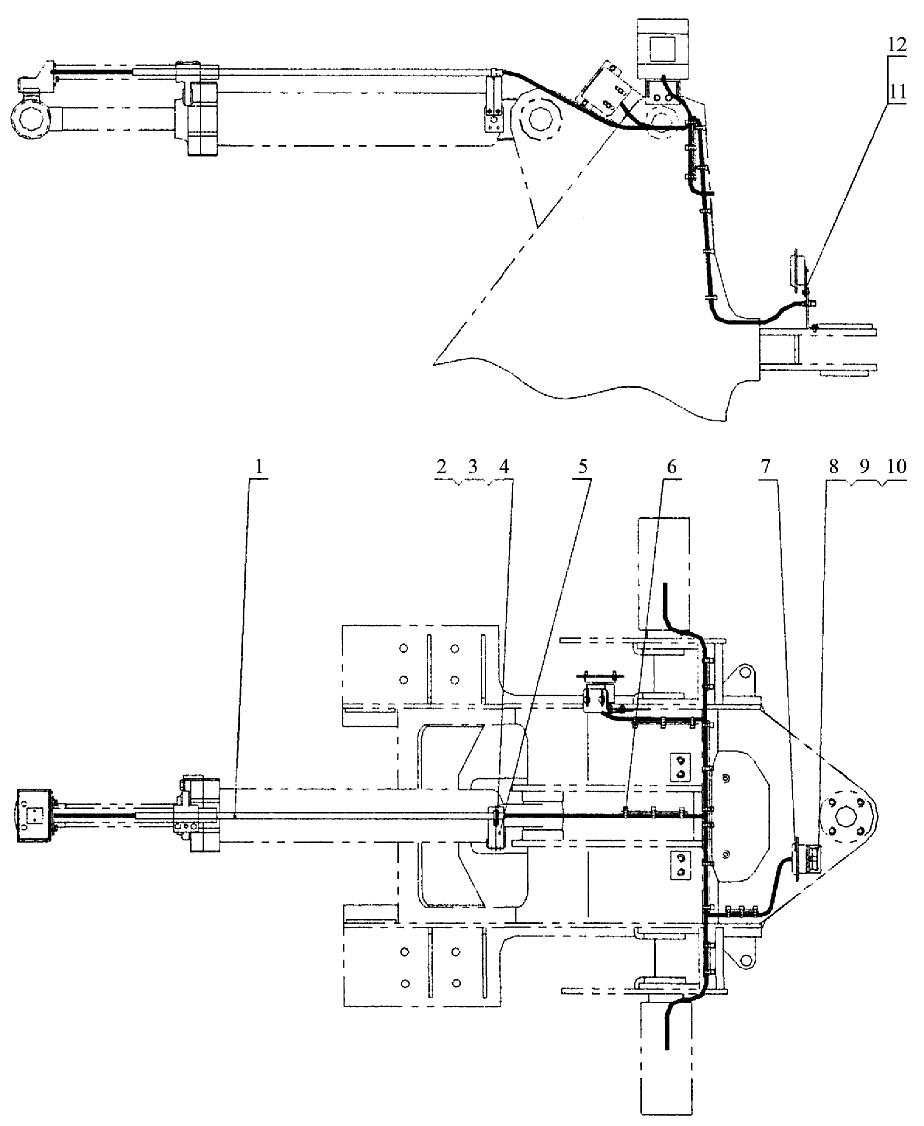

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Жгут
Каталожный номер:08C0300
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Зажим
Каталожный номер:09C0051
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Болт М6х12-8.8-Zn.D
Каталожный номер:00B0021
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Шайба 6
Каталожный номер:06B0003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Пластина
Каталожный номер:21A1026
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Соединения блокировочного кабеля
Каталожный номер:37B0004
Комплект:27
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Клаксон
Каталожный номер:38B0011
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Пластина
Каталожный номер:21A0911
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Болт М8х16-8.8-Zn.D
Каталожный номер:00B0007
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Шайба 8
Каталожный номер:06B0006
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Винт М5х12-4.8-Zn.D
Каталожный номер:04B0046
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Пластина 5
Каталожный номер:06B0017
Комплект:2
Примечание:
