Управление тормозной системой 20М0006

← Рычаг управления экскаватором 24К0011 Управление тормозной системой 20М0006 →

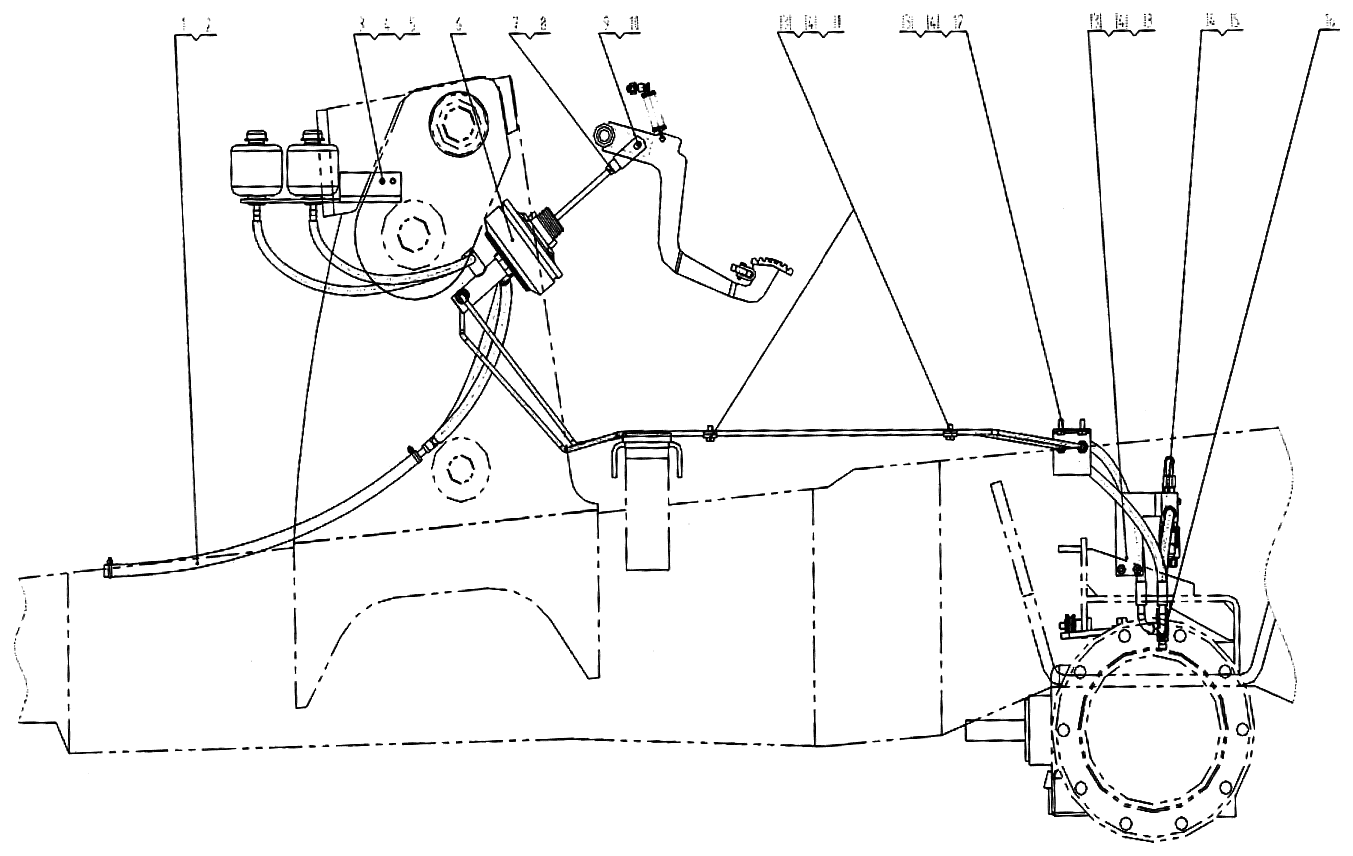

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Хомут 20

Каталожный номер:15B0085

Комплект:6

Примечание:

№ на схеме:2

Наименование:Рукав

Каталожный номер:30H0013

Комплект:1

Примечание:

№ на схеме:3

Наименование:Шайба 10

Каталожный номер:06B0002

Комплект:10

Примечание:

№ на схеме:4

Наименование:Болт M10x25-8.8-Zn.D

Каталожный номер:00B0012

Комплект:8

Примечание:

№ на схеме:5

Наименование:Щиток

Каталожный номер:11H0068

Комплект:1

Примечание:

№ на схеме:6

Наименование:Насос вакуумный в сборе

Каталожный номер:13K0010

Комплект:2

Примечание:

№ на схеме:7

Наименование:Гайка M10-8-Zn.D

Каталожный номер:03B0053

Комплект:2

Примечание:

№ на схеме:8

Наименование:Вилка соединительная

Каталожный номер:72H0012

Комплект:2

Примечание:

№ на схеме:9

Наименование:Палец 35

Каталожный номер:60H0061

Комплект:2

Примечание:

№ на схеме:10

Наименование:Палец 4x26-Zn.D

Каталожный номер:08B0028

Комплект:2

Примечание:

№ на схеме:11

Наименование:Хомут

Каталожный номер:27H0013

Комплект:2

Примечание:

№ на схеме:12

Наименование:Щиток

Каталожный номер:27H0014

Комплект:1

Примечание:

№ на схеме:13

Наименование:Щиток

Каталожный номер:27H0015

Комплект:1

Примечание:

№ на схеме:14

Наименование:Штуцер

Каталожный номер:00A1588

Комплект:2

Примечание:

№ на схеме:15

Наименование:Шайба 14

Каталожный номер:06B0117

Комплект:2

Примечание:

№ на схеме:16

Наименование:Штуцер в сборе

Каталожный номер:32K0007

Комплект:2

Примечание:
