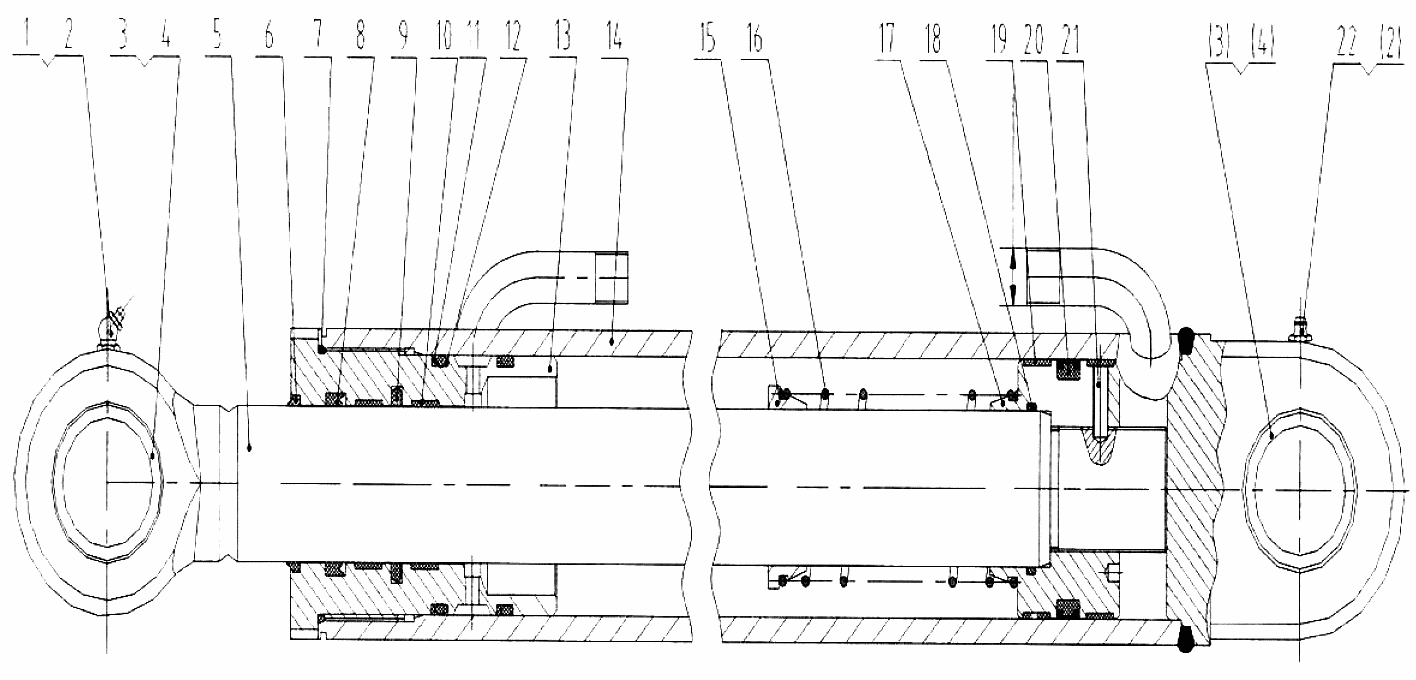

Цилиндр рукояти экскаватора 10С0127

← Цилиндр ковша экскаватора 10C0126 Цилиндр стрелы экскаватора 10С0128 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Маслосборник 45° M10x1

Каталожный номер:10B0051

Комплект:1

Примечание:

№ на схеме:2

Наименование:Защита

Каталожный номер:86A0258

Комплект:2

Примечание:

№ на схеме:3

Наименование:Сальник

Каталожный номер:13B0271

Комплект:4

Примечание:

№ на схеме:4

Наименование:Вкладыш

Каталожный номер:55A0814

Комплект:2

Примечание:

№ на схеме:5

Наименование:Шток

Каталожный номер:61A0344

Комплект:1

Примечание:

№ на схеме:6

Наименование:Сальник

Каталожный номер:13B0145

Комплект:1

Примечание:

№ на схеме:7

Наименование:Кольцо круглого сечения 100x3.55

Каталожный номер:12B0166

Комплект:1

Примечание:

№ на схеме:8

Наименование:Сальник

Каталожный номер:13B0266

Комплект:1

Примечание:

№ на схеме:9

Наименование:Буфер

Каталожный номер:13B0267

Комплект:1

Примечание:

№ на схеме:10

Наименование:Кольцо опорное

Каталожный номер:13B0268

Комплект:2

Примечание:

№ на схеме:11

Наименование:Шайба

Каталожный номер:07B0108

Комплект:2

Примечание:

№ на схеме:12

Наименование:Кольцо круглого сечения 90x5.3

Каталожный номер:12B0230

Комплект:2

Примечание:

№ на схеме:13

Наименование:Головка

Каталожный номер:04A0339

Комплект:1

Примечание:

№ на схеме:14

Наименование:Корпус

Каталожный номер:13D0165

Комплект:1

Примечание:

№ на схеме:15

Наименование:Буфер

Каталожный номер:55A0817

Комплект:1

Примечание:

№ на схеме:16

Наименование:Пружина

Каталожный номер:75A0154

Комплект:1

Примечание:

№ на схеме:17

Наименование:Поршень

Каталожный номер:50A0088

Комплект:1

Примечание:

№ на схеме:18

Наименование:Кольцо круглого сечения 60x3.55

Каталожный номер:12B0024

Комплект:1

Примечание:

№ на схеме:19

Наименование:Кольцо опорное

Каталожный номер:80A0126

Комплект:2

Примечание:

№ на схеме:20

Наименование:Сальник

Каталожный номер:13B0274

Комплект:1

Примечание:

№ на схеме:21

Наименование:Болт M8x18

Каталожный номер:04J0004

Комплект:1

Примечание:

№ на схеме:22

Наименование:Маслосборник M10x1

Каталожный номер:10B0014

Комплект:1

Примечание:
