Цилиндр аутригера 10С0143

← Правый цилиндр ковша 4 в 1 10К0020 Левый цилиндр ковша погрузчика 10С0133 →

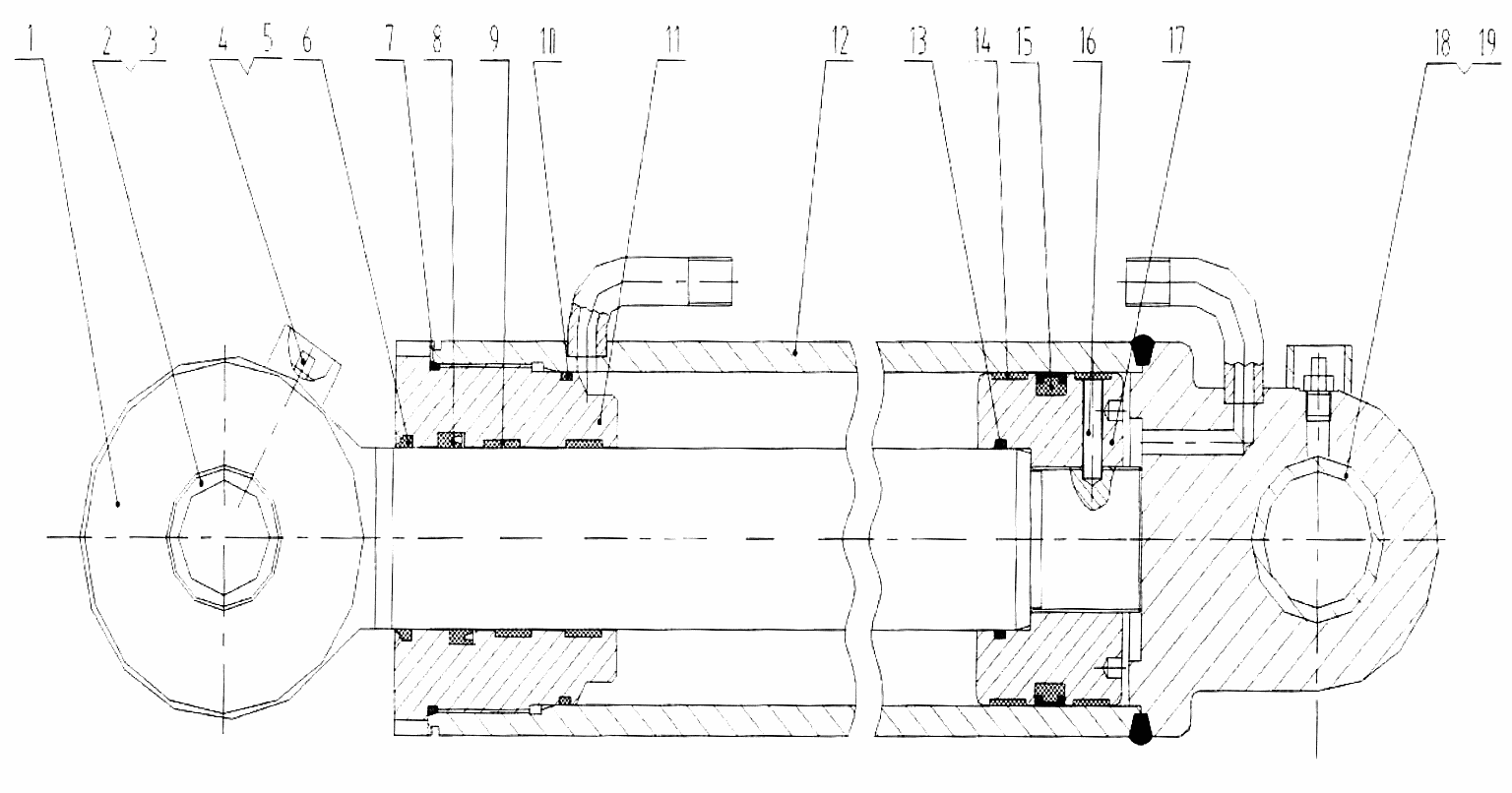

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Шток

Каталожный номер:14L0008

Комплект:1

Примечание:

№ на схеме:2

Наименование:Вкладыш

Каталожный номер:55A0823

Комплект:1

Примечание:

№ на схеме:3

Наименование:Сальник

Каталожный номер:13B0281

Комплект:2

Примечание:

№ на схеме:4

Наименование:Маслосборник M10x1

Каталожный номер:10B0014

Комплект:2

Примечание:

№ на схеме:5

Наименование:Защита

Каталожный номер:86A0258

Комплект:2

Примечание:

№ на схеме:6

Наименование:Сальник

Каталожный номер:13B0145

Комплект:1

Примечание:

№ на схеме:7

Наименование:Кольцо круглого сечения 109x3.55

Каталожный номер:12B0005

Комплект:1

Примечание:

№ на схеме:8

Наименование:Сальник

Каталожный номер:13B0266

Комплект:1

Примечание:

№ на схеме:9

Наименование:Кольцо опорное

Каталожный номер:13B0268

Комплект:2

Примечание:

№ на схеме:10

Наименование:Кольцо круглого сечения 103x3.55

Каталожный номер:12B0288

Комплект:1

Примечание:

№ на схеме:11

Наименование:Головка

Каталожный номер:04A0345

Комплект:1

Примечание:

№ на схеме:12

Наименование:Корпус

Каталожный номер:13D0168

Комплект:1

Примечание:

№ на схеме:13

Наименование:Кольцо круглого сечения 60x3.55

Каталожный номер:12B0024

Комплект:1

Примечание:

№ на схеме:14

Наименование:Кольцо опорное

Каталожный номер:13B0269

Комплект:2

Примечание:

№ на схеме:15

Наименование:Сальник

Каталожный номер:13B0270

Комплект:1

Примечание:

№ на схеме:16

Наименование:Болт M8x28

Каталожный номер:04J0004

Комплект:1

Примечание:

№ на схеме:17

Наименование:Поршень

Каталожный номер:50A0091

Комплект:1

Примечание:

№ на схеме:18

Наименование:Сальник

Каталожный номер:13B0280

Комплект:2

Примечание:

№ на схеме:19

Наименование:Вкладыш

Каталожный номер:55A0822

Комплект:1

Примечание:
