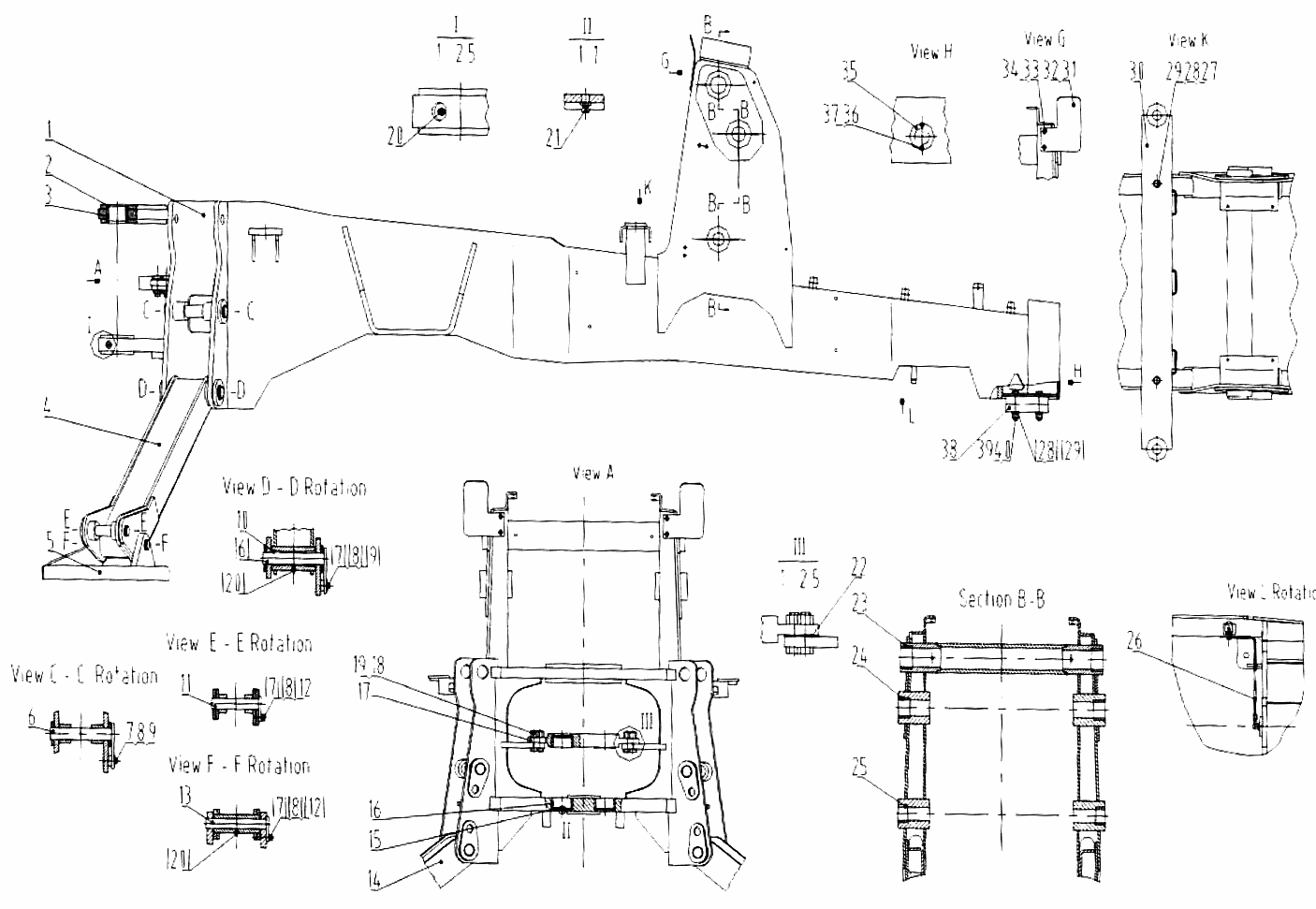

Рама 30М0008

← Система стояночного тормоза 21М0006 Трубка подачи консистентной смазки в сборе 00К0031 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Рама

Каталожный номер:30L0010

Комплект:1

Примечание:

№ на схеме:2

Наименование:Сальник 70x85x7

Каталожный номер:13J0015

Комплект:4

Примечание:

№ на схеме:3

Наименование:Проставка 70x85x55

Каталожный номер:55H0047

Комплект:2

Примечание:

№ на схеме:4

Наименование:Аутригер правый

Каталожный номер:31L0021

Комплект:1

Примечание:

№ на схеме:5

Наименование:-

Каталожный номер:71A0144

Комплект:2

Примечание:

№ на схеме:6

Наименование:Палец

Каталожный номер:11L0037

Комплект:4

Примечание:

№ на схеме:7

Наименование:Болт M12x25-8.8-Zn.D

Каталожный номер:00B0011

Комплект:8

Примечание:

№ на схеме:8

Наименование:Шайба 12

Каталожный номер:06B0008

Комплект:8

Примечание:

№ на схеме:9

Наименование:Шайба 12-140HV-Zn.D

Каталожный номер:06B0127

Комплект:4

Примечание:

№ на схеме:10

Наименование:Проставка 45x57x40

Каталожный номер:55H0048

Комплект:4

Примечание:

№ на схеме:11

Наименование:Палец

Каталожный номер:11L0038

Комплект:2

Примечание:

№ на схеме:12

Наименование:Шайба 12-140HV-Zn.D

Каталожный номер:06B0007

Комплект:4

Примечание:

№ на схеме:13

Наименование:Палец

Каталожный номер:11L0039

Комплект:2

Примечание:

№ на схеме:14

Наименование:Аутригер левый

Каталожный номер:31L0017

Комплект:1

Примечание:

№ на схеме:15

Наименование:Упор

Каталожный номер:53H0003

Комплект:4

Примечание:

№ на схеме:16

Наименование:Проставка 75x90x38

Каталожный номер:55H0049

Комплект:4

Примечание:

№ на схеме:17

Наименование:Пластина

Каталожный номер:18H0020

Комплект:1

Примечание:

№ на схеме:18

Наименование:Болт M20x65-8.8-Zn.D

Каталожный номер:00B0034

Комплект:6

Примечание:

№ на схеме:19

Наименование:Стопорная гайка M20-8

Каталожный номер:03B0205

Комплект:6

Примечание:

№ на схеме:20

Наименование:Ниппель M10x1

Каталожный номер:10B0014

Комплект:6

Примечание:

№ на схеме:21

Наименование:Ниппель M6x1

Каталожный номер:10J0001

Комплект:4

Примечание:

№ на схеме:22

Наименование:Шайба

Каталожный номер:28K0005

Комплект:2

Примечание:

№ на схеме:23

Наименование:Вкладыш 70x85x50

Каталожный номер:55H0068

Комплект:2

Примечание:

№ на схеме:24

Наименование:Вкладыш 60x75x50

Каталожный номер:55H0050

Комплект:2

Примечание:

№ на схеме:25

Наименование:Вкладыш 50x65x40

Каталожный номер:55H0051

Комплект:2

Примечание:

№ на схеме:26

Наименование:Трубопровод переднего моста

Каталожный номер:00K0031

Комплект:1

Примечание:

№ на схеме:27

Наименование:Болт M16x35-8.8-Zn.D

Каталожный номер:00B0059

Комплект:2

Примечание:

№ на схеме:28

Наименование:Шайба 16

Каталожный номер:06B0015

Комплект:6

Примечание:

№ на схеме:29

Наименование:Шайба 16-140HV-Zn.D

Каталожный номер:06B0012

Комплект:6

Примечание:

№ на схеме:30

Наименование:Опора кабины

Каталожный номер:32L0001

Комплект:1

Примечание:

№ на схеме:31

Наименование:Пластина

Каталожный номер:20H0289

Комплект:1

Примечание:

№ на схеме:32

Наименование:Пластина

Каталожный номер:20H0288

Комплект:1

Примечание:

№ на схеме:33

Наименование:Болт M10x20-8.8-Zn.D

Каталожный номер:00B0005

Комплект:4

Примечание:

№ на схеме:34

Наименование:Шайба 10

Каталожный номер:06B0002

Комплект:4

Примечание:

№ на схеме:35

Наименование:Крышка

Каталожный номер:10H0101

Комплект:1

Примечание:

№ на схеме:36

Наименование:Болт M8x16-8.8-Zn.D

Каталожный номер:00B0007

Комплект:2

Примечание:

№ на схеме:37

Наименование:Шайба 8

Каталожный номер:06B0006

Комплект:2

Примечание:

№ на схеме:38

Наименование:-

Каталожный номер:17A1210

Комплект:2

Примечание:

№ на схеме:39

Наименование:Болт M16x100-8.8-Zn.D

Каталожный номер:01B0218

Комплект:4

Примечание:

№ на схеме:40

Наименование:Гайка M16-8-Zn.D

Каталожный номер:03B0095

Комплект:4

Примечание:
