Правый цилиндр подъема 10К0021

← Левый цилиндр подъема 10С0132 Левый цилиндр ковша 4 в 1 10С0134 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

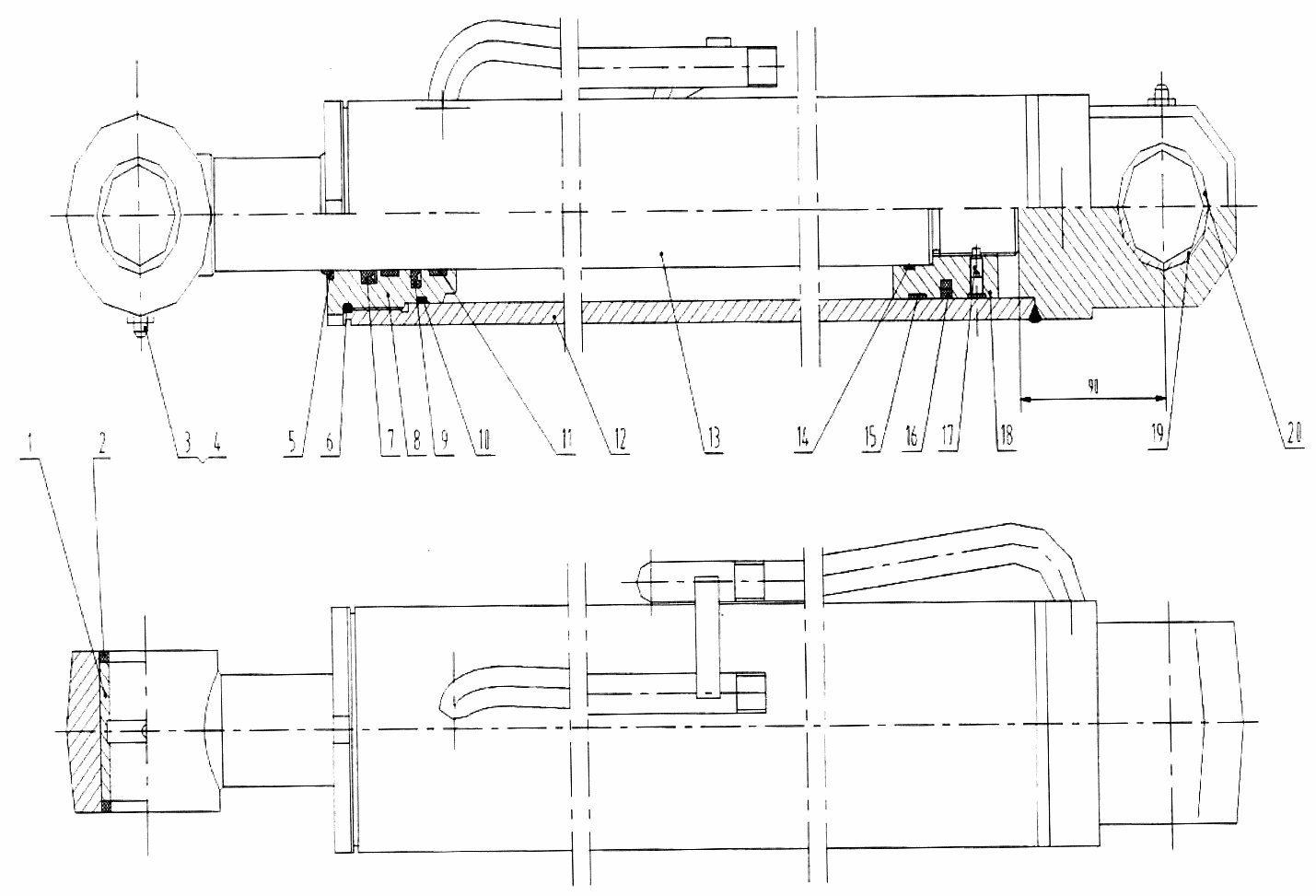

№ на схеме:1

Наименование:Вкладыш

Каталожный номер:55A0820

Комплект:1

Примечание:

№ на схеме:2

Наименование:Сальник

Каталожный номер:13B0280

Комплект:2

Примечание:

№ на схеме:3

Наименование:Маслосборник M10x1

Каталожный номер:10B0014

Комплект:1

Примечание:

№ на схеме:4

Наименование:Защита

Каталожный номер:86A0258

Комплект:2

Примечание:

№ на схеме:5

Наименование:Сальник

Каталожный номер:13J0011

Комплект:1

Примечание:

№ на схеме:6

Наименование:Кольцо круглого сечения 80x2.65

Каталожный номер:12J0009

Комплект:1

Примечание:

№ на схеме:7

Наименование:Сальник 50x60x7.3

Каталожный номер:13J0012

Комплект:1

Примечание:

№ на схеме:8

Наименование:Гильза

Каталожный номер:55H0032

Комплект:1

Примечание:

№ на схеме:9

Наименование:Сальник 50x65.5x6

Каталожный номер:13B0183

Комплект:1

Примечание:

№ на схеме:10

Наименование:Кольцо круглого сечения 73x3.55

Каталожный номер:12B0117

Комплект:1

Примечание:

№ на схеме:11

Наименование:Гильза 50x55x9.7

Каталожный номер:13B0182

Комплект:2

Примечание:

№ на схеме:12

Наименование:Корпус

Каталожный номер:13L0017

Комплект:1

Примечание:

№ на схеме:13

Наименование:Шток

Каталожный номер:61H0018

Комплект:1

Примечание:

№ на схеме:14

Наименование:Кольцо круглого сечения 50x3.55

Каталожный номер:12B0158

Комплект:1

Примечание:

№ на схеме:15

Наименование:Кольцо опорное 75x80x9.7

Каталожный номер:13J0013

Комплект:2

Примечание:

№ на схеме:16

Наименование:Сальник 80x64.5x6.3

Каталожный номер:13J0014

Комплект:1

Примечание:

№ на схеме:17

Наименование:Болт M8x15

Каталожный номер:04B0318

Комплект:1

Примечание:

№ на схеме:18

Наименование:Поршень

Каталожный номер:50H0009

Комплект:1

Примечание:

№ на схеме:19

Наименование:Вкладыш

Каталожный номер:55H0033

Комплект:1

Примечание:

№ на схеме:20

Наименование:Сальник

Каталожный номер:13B0271

Комплект:2

Примечание:
