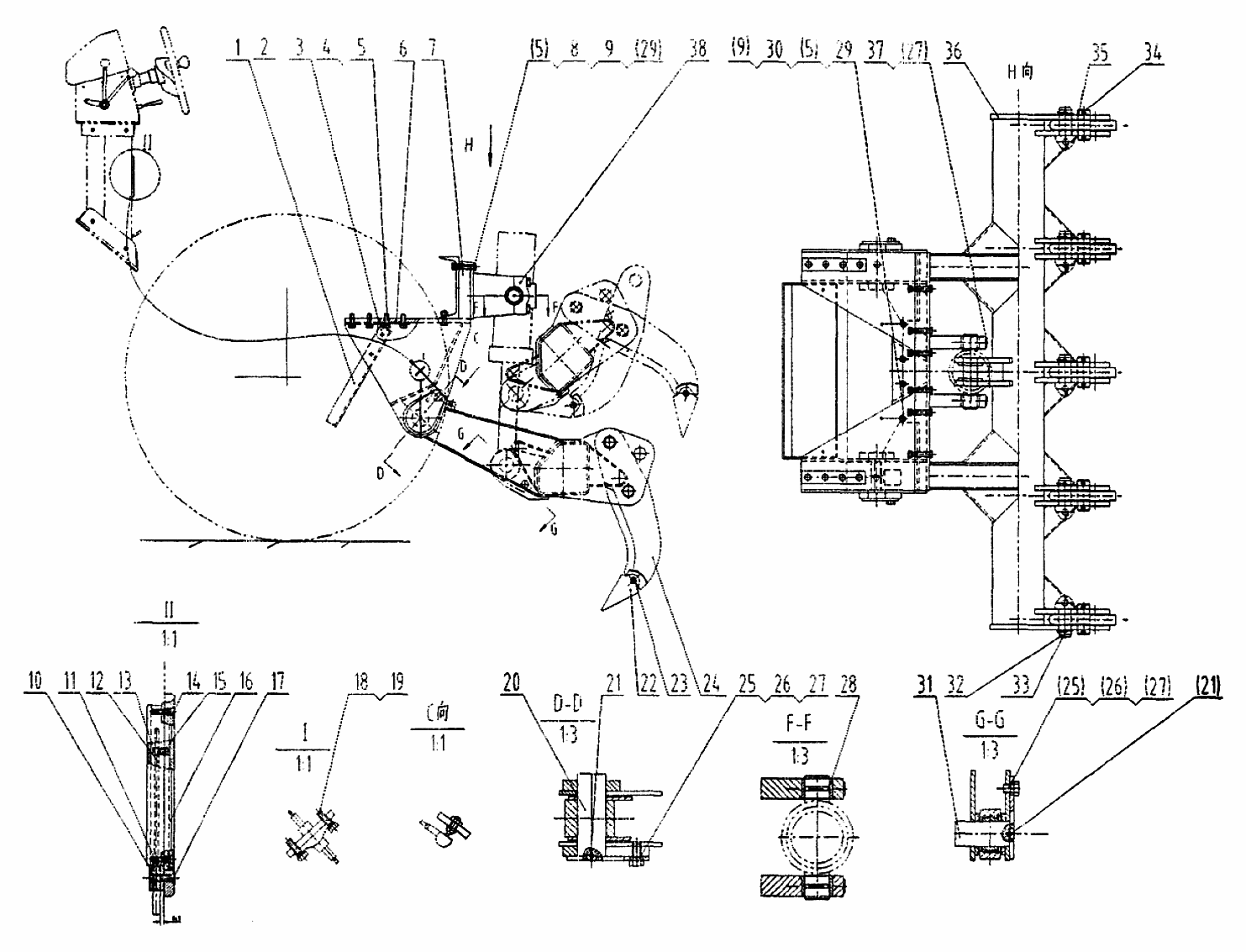

Рыхлитель 32E0149

← Шарнирное сочленение 30E0096 Противовес передний 45E0088 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Щиток М10х25-8.8-Zn.D

Каталожный номер:20A2832

Комплект:1

Примечание:

№ на схеме:2

Наименование:Болт

Каталожный номер:00B0012

Комплект:4

Примечание:

№ на схеме:3

Наименование:Шайба 10

Каталожный номер:06B0146

Комплект:4

Примечание:

№ на схеме:4

Наименование:Болт М16х45-8.8-Zn.D

Каталожный номер:00B0094

Комплект:8

Примечание:

№ на схеме:5

Наименование:Шайба 16

Каталожный номер:06B0015

Комплект:18

Примечание:

№ на схеме:6

Наименование:Пластина соединительная

Каталожный номер:13A0964

Комплект:2

Примечание:

№ на схеме:7

Наименование:Кронштейн рыхлителя

Каталожный номер:22D0196

Комплект:1

Примечание:

№ на схеме:8

Наименование:Болт М16х90-10.9-Zn.D

Каталожный номер:00B0211

Комплект:6

Примечание:

№ на схеме:9

Наименование:Гайка М16-8-Zn.D

Каталожный номер:03B0095

Комплект:4

Примечание:

№ на схеме:10

Наименование:Скоба крепления

Каталожный номер:14A2170

Комплект:1

Примечание:

№ на схеме:11

Наименование:Гибкий вал

Каталожный номер:14A2169

Комплект:1

Примечание:

№ на схеме:12

Наименование:Скоба крепления

Каталожный номер:54C0063

Комплект:1

Примечание:

№ на схеме:13

Наименование:Указатель

Каталожный номер:86A0183

Комплект:1

Примечание:

№ на схеме:14

Наименование:Винт М4х16-4.8-Zn.D

Каталожный номер:04B0182

Комплект:2

Примечание:

№ на схеме:15

Наименование:Винт М6х8-14H-Zn.D

Каталожный номер:04B0164

Комплект:1

Примечание:

№ на схеме:16

Наименование:Индикатор

Каталожный номер:37C0090

Комплект:1

Примечание:

№ на схеме:17

Наименование:Винт М6х30-4.8-Zn.D

Каталожный номер:04B0109

Комплект:2

Примечание:

№ на схеме:18

Наименование:Шайба 5

Каталожный номер:06B0017

Комплект:2

Примечание:

№ на схеме:19

Наименование:Болт М5х16-8.8-Zn.D

Каталожный номер:00B0153

Комплект:2

Примечание:

№ на схеме:20

Наименование:Вал рыхлителя передний

Каталожный номер:11D0262

Комплект:2

Примечание:

№ на схеме:21

Наименование:Пресс-масленка М10х1

Каталожный номер:10B0014

Комплект:3

Примечание:

№ на схеме:22

Наименование:Держатель

Каталожный номер:72A0417

Комплект:5

Примечание:

№ на схеме:23

Наименование:Палец 16х50

Каталожный номер:08B0137

Комплект:5

Примечание:

№ на схеме:24

Наименование:Зуб

Каталожный номер:18A0716

Комплект:5

Примечание:

№ на схеме:25

Наименование:Болт М20х40-8.8-Zn.D

Каталожный номер:00B0055

Комплект:3

Примечание:

№ на схеме:26

Наименование:Шайба 20-140HV-Zn.D

Каталожный номер:06B0016

Комплект:3

Примечание:

№ на схеме:27

Наименование:Шайба 20

Каталожный номер:06B0019

Комплект:4

Примечание:

№ на схеме:28

Наименование:Втулка

Каталожный номер:55A0934

Комплект:2

Примечание:

№ на схеме:29

Наименование:Шайба 16-140HV-Zn.D

Каталожный номер:06B0012

Комплект:4

Примечание:

№ на схеме:30

Наименование:Болт М16х60-8.8-Zn.D

Каталожный номер:01B0027

Комплект:4

Примечание:

№ на схеме:31

Наименование:Вал рыхлителя задний

Каталожный номер:11D0261

Комплект:1

Примечание:

№ на схеме:32

Наименование:Штифт стопорный

Каталожный номер:11D0263

Комплект:5

Примечание:

№ на схеме:33

Наименование:Палец

Каталожный номер:25C0048

Комплект:5

Примечание:

№ на схеме:34

Наименование:Палец 12х70

Каталожный номер:08B0136

Комплект:10

Примечание:

№ на схеме:35

Наименование:Палец запорный

Каталожный номер:60A0556

Комплект:5

Примечание:

№ на схеме:36

Наименование:Опора зубьев рыхлителя

Каталожный номер:02D0903

Комплект:1

Примечание:

№ на схеме:37

Наименование:Болт М20х70-8.8-Zn.D

Каталожный номер:00B0364

Комплект:4

Примечание:

№ на схеме:38

Наименование:Крышка

Каталожный номер:18A0715

Комплект:2

Примечание:
