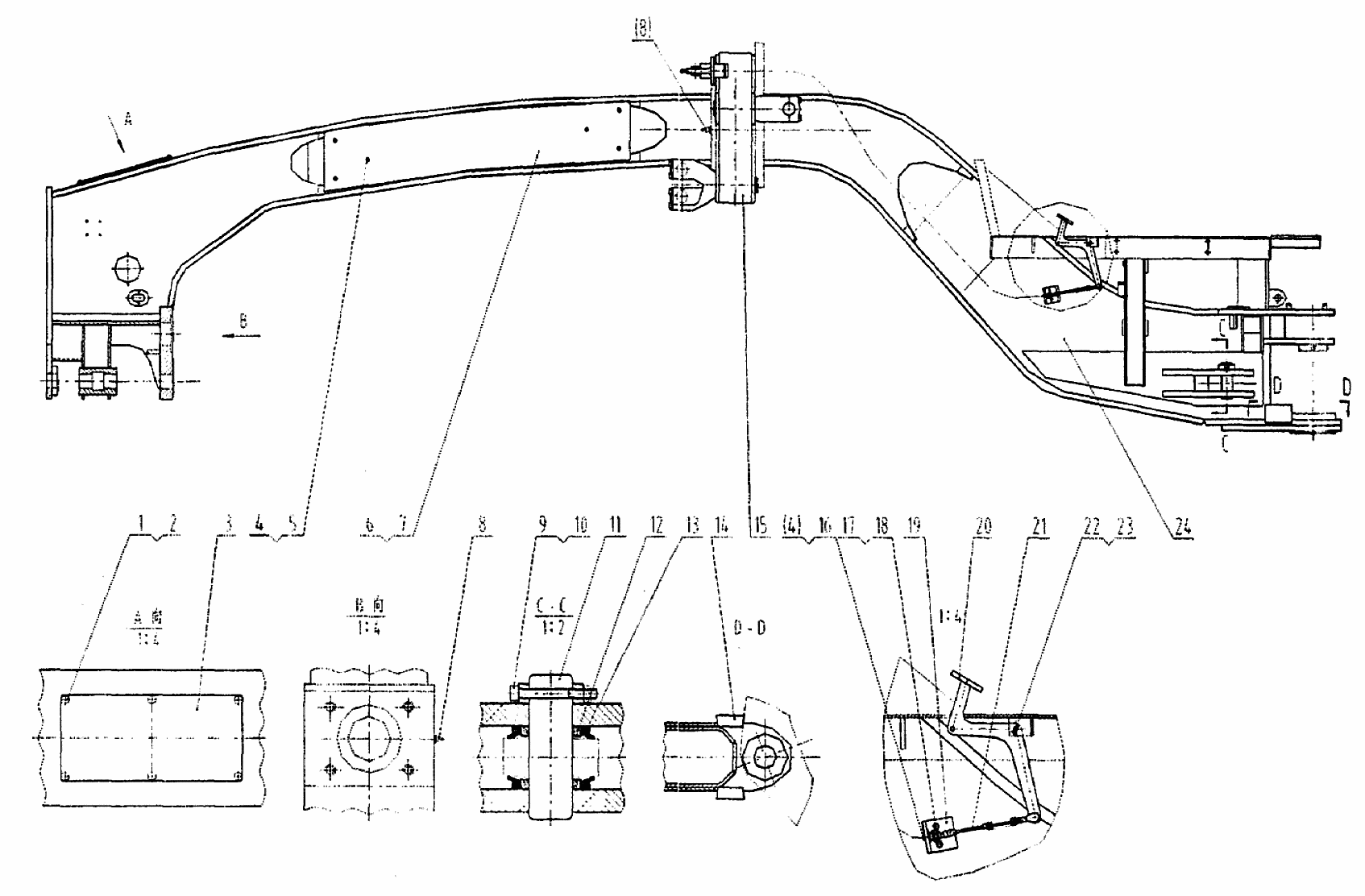

Полурама передняя 03E0092

← Вал задний 03E0059 Полурама задняя 30E0047 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт М8х16-8.8-Zn.D

Каталожный номер:00B0007

Комплект:10

Примечание:

№ на схеме:2

Наименование:Шайба

Каталожный номер:06B0006

Комплект:10

Примечание:

№ на схеме:3

Наименование:Крышка

Каталожный номер:11A1108

Комплект:1

Примечание:

№ на схеме:4

Наименование:Болт М6х20-8.8-Zn.D

Каталожный номер:00B0010

Комплект:16

Примечание:

№ на схеме:5

Наименование:Шайба 6-140HV-Zn.D

Каталожный номер:06B0062

Комплект:12

Примечание:

№ на схеме:6

Наименование:Крышка

Каталожный номер:20A2868

Комплект:1

Примечание:

№ на схеме:7

Наименование:Крышка

Каталожный номер:20A2869

Комплект:1

Примечание:

№ на схеме:8

Наименование:Пресс-масленка М10х1

Каталожный номер:10B0014

Комплект:5

Примечание:

№ на схеме:9

Наименование:Винт М10х90-8.8-Zn.D

Каталожный номер:04B0273

Комплект:2

Примечание:

№ на схеме:10

Наименование:Гайка М10-8-Zn.D

Каталожный номер:03B0053

Комплект:6

Примечание:

№ на схеме:11

Наименование:Вал

Каталожный номер:61A0379

Комплект:4

Примечание:

№ на схеме:12

Наименование:Кольцо

Каталожный номер:56A0254

Комплект:8

Примечание:

№ на схеме:13

Наименование:Уплотнитель V-образный

Каталожный номер:80A0189

Комплект:8

Примечание:

№ на схеме:14

Наименование:Блок ограничительный

Каталожный номер:18A0725

Комплект:2

Примечание:

№ на схеме:15

Наименование:Рычаг качающийся

Каталожный номер:22C0083

Комплект:1

Примечание:

№ на схеме:16

Наименование:Шайба 6

Каталожный номер:06B0003

Комплект:4

Примечание:

№ на схеме:17

Наименование:Болт М8х25-8.8-Zn.D

Каталожный номер:00B0085

Комплект:3

Примечание:

№ на схеме:18

Наименование:Шайба 8

Каталожный номер:06B0232

Комплект:3

Примечание:

№ на схеме:19

Наименование:Пластина крепежная

Каталожный номер:23A2310

Комплект:1

Примечание:

№ на схеме:20

Наименование:Педаль

Каталожный номер:00D1025

Комплект:1

Примечание:

№ на схеме:21

Наименование:Вал гибкий

Каталожный номер:23C0074

Комплект:1

Примечание:

№ на схеме:22

Наименование:Вал B12х40

Каталожный номер:08B0029

Комплект:1

Примечание:

№ на схеме:23

Наименование:Палец 3.2х36-Zn.D

Каталожный номер:08B0033

Комплект:1

Примечание:

№ на схеме:24

Наименование:Полурама передняя

Каталожный номер:30D0198

Комплект:1

Примечание:

№ на схеме:25

Наименование:Крышка

Каталожный номер:10A1689

Комплект:1

Примечание:
