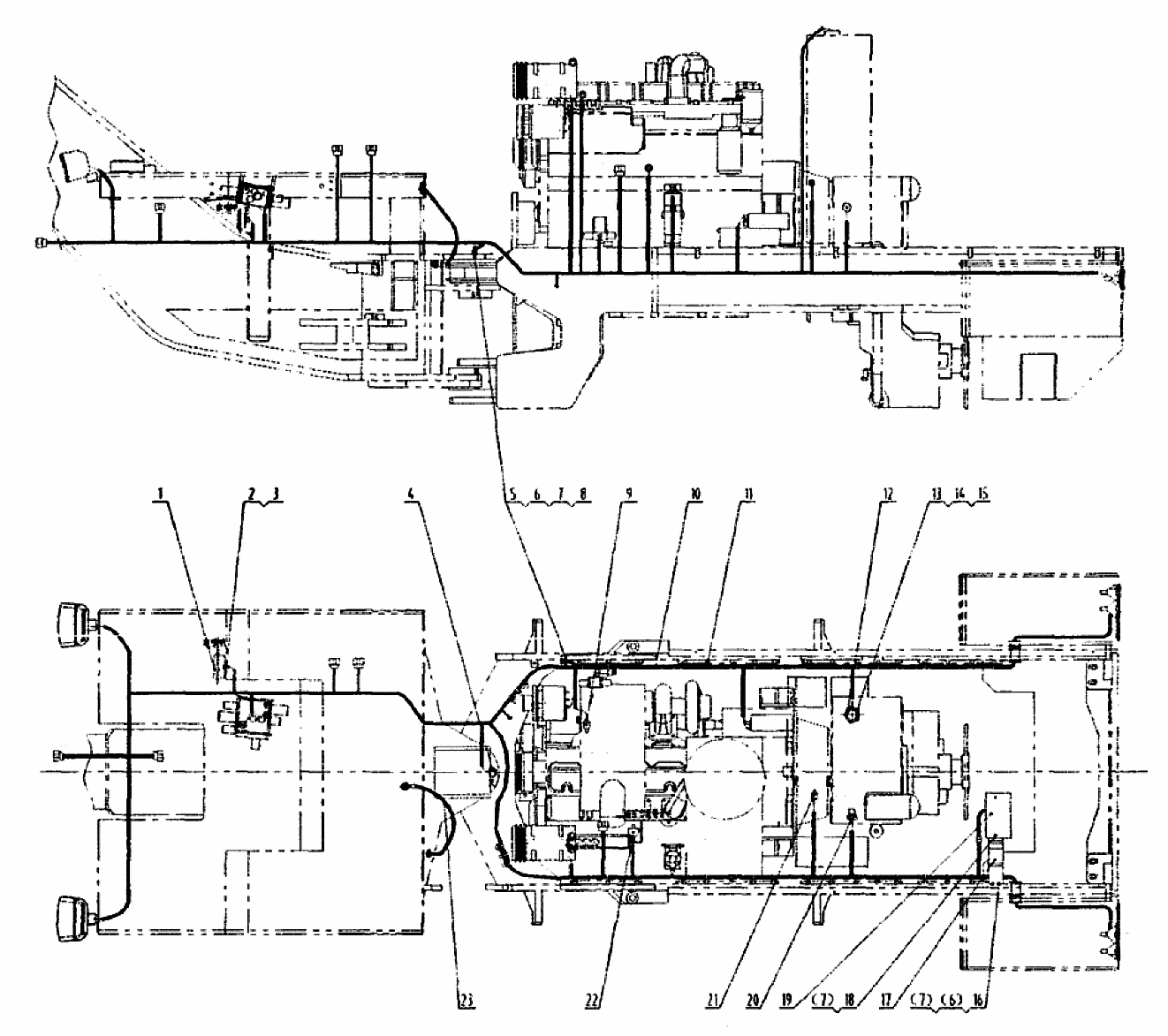

Электропроводка задней полурамы 46C0863

← Электропроводка аккумулятора 46C0865 Подъемное устройство капота 22E0265 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Клаксон

Каталожный номер:33B0011

Комплект:1

Примечание:

№ на схеме:2

Наименование:Болт М8х16-8.8-Zn.D

Каталожный номер:00B0007

Комплект:1

Примечание:

№ на схеме:3

Наименование:Шайба 8

Каталожный номер:06B0006

Комплект:1

Примечание:

№ на схеме:4

Наименование:Выключатель в сборе

Каталожный номер:46C1027

Комплект:1

Примечание:

№ на схеме:5

Наименование:Шпилька резьбовая

Каталожный номер:05B0072

Комплект:2

Примечание:

№ на схеме:6

Наименование:Шайба 10-140HV-Zn.D

Каталожный номер:06B0001

Комплект:3

Примечание:

№ на схеме:7

Наименование:Шайба 10

Каталожный номер:06B0002

Комплект:4

Примечание:

№ на схеме:8

Наименование:Гайка 10-8-Zn.D

Каталожный номер:03B0053

Комплект:2

Примечание:

№ на схеме:9

Наименование:Датчик температуры воды 323 801 001 010К/N

Каталожный номер:30B0183

Комплект:1

Примечание:

№ на схеме:10

Наименование:Жгут проводов задней рамы

Каталожный номер:08C0810

Комплект:1

Примечание:

№ на схеме:11

Наименование:Хомут

Каталожный номер:37B0004

Комплект:40

Примечание:

№ на схеме:12

Наименование:Шкала уровня масла

Каталожный номер:30B0189

Комплект:1

Примечание:

№ на схеме:13

Наименование:Болт М5х16-8.8-Zn.D

Каталожный номер:00B0153

Комплект:5

Примечание:

№ на схеме:14

Наименование:Шайба 5

Каталожный номер:06B0017

Комплект:5

Примечание:

№ на схеме:15

Наименование:Шайба 5-140HV-Zn.D

Каталожный номер:06B0066

Комплект:5

Примечание:

№ на схеме:16

Наименование:Болт М10х35-8.8-Zn.D

Каталожный номер:00B0002

Комплект:1

Примечание:

№ на схеме:17

Наименование:Панель сигнала заднего хода опорная

Каталожный номер:23A2337

Комплект:1

Примечание:

№ на схеме:18

Наименование:Болт М10х110-8.8-Zn.D

Каталожный номер:01B0141

Комплект:1

Примечание:

№ на схеме:19

Наименование:Сигнал заднего хода

Каталожный номер:38B0033

Комплект:1

Примечание:

№ на схеме:20

Наименование:Реле давления

Каталожный номер:30B0132

Комплект:1

Примечание:

№ на схеме:21

Наименование:Датчик температуры масла гидротрансформатора

Каталожный номер:30B0207

Комплект:1

Примечание:

№ на схеме:22

Наименование:Реле давления

Каталожный номер:30B0131

Комплект:1

Примечание:

№ на схеме:23

Наименование:Кабель

Каталожный номер:08C0638

Комплект:1

Примечание:
