Система двигателя 00E0247

← Кабина 41E0109 Система двигателя 00E0247 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

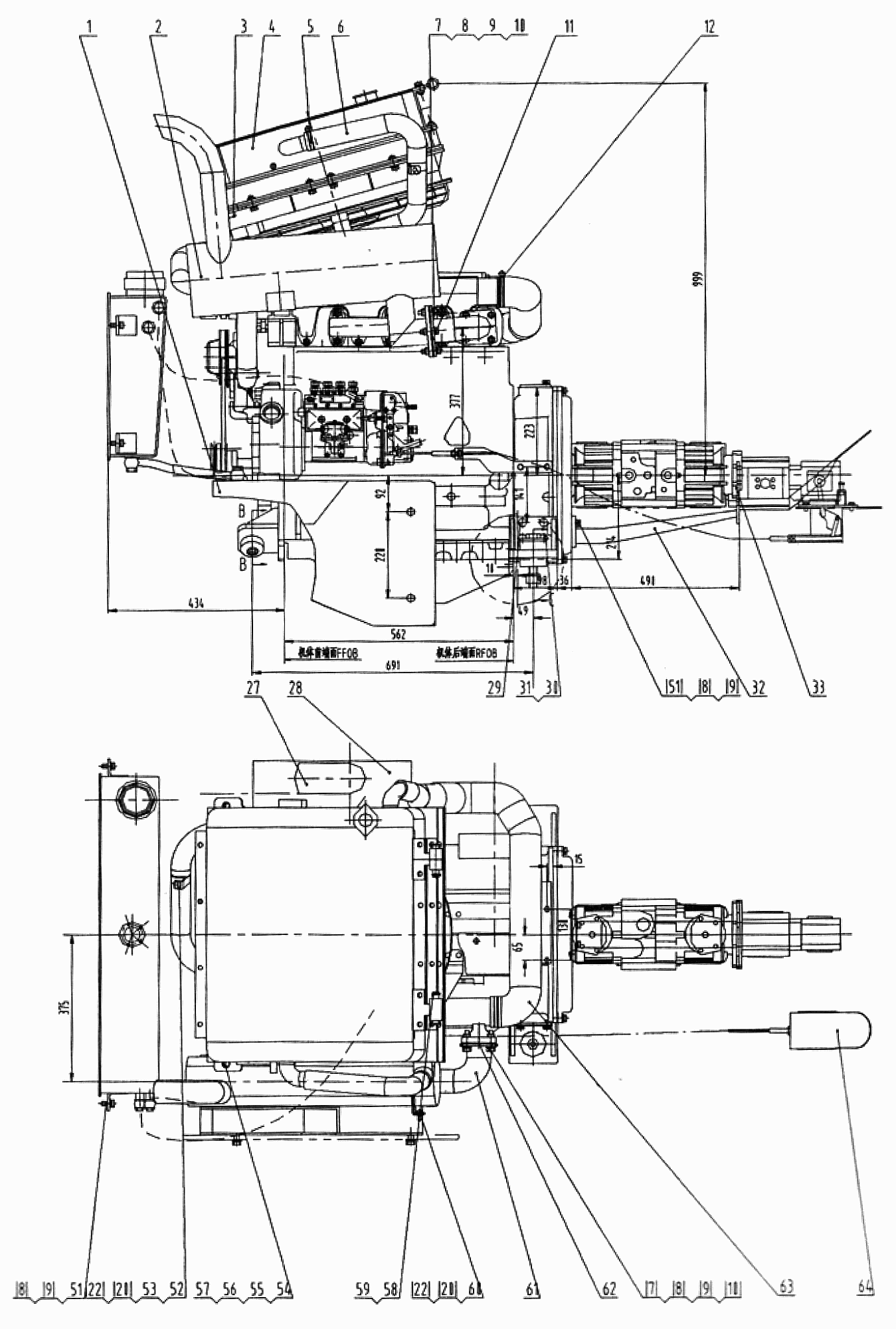

№ на схеме:1

Наименование:Бак топливный

Каталожный номер:21C0149

Комплект:1

Примечание:

№ на схеме:2

Наименование:Глушитель

Каталожный номер:40C0374

Комплект:1

Примечание:

№ на схеме:3

Наименование:Амортизатор

Каталожный номер:40C0118

Комплект:2

Примечание:

№ на схеме:4

Наименование:Система охлаждения

Каталожный номер:20C0298

Комплект:1

Примечание:

№ на схеме:5

Наименование:Хомут 50

Каталожный номер:15B0005

Комплект:10

Примечание:

№ на схеме:6

Наименование:Шланг

Каталожный номер:83A0408

Комплект:1

Примечание:

№ на схеме:7

Наименование:Болт М10х40-8.8-Zn.D

Каталожный номер:00B0029

Комплект:8

Примечание:

№ на схеме:8

Наименование:Шайба 10

Каталожный номер:06B0002

Комплект:34

Примечание:

№ на схеме:9

Наименование:Шайба 10-140HV-Zn.D

Каталожный номер:06B0001

Комплект:22

Примечание:

№ на схеме:10

Наименование:Гайка М10-8-Zn.D

Каталожный номер:03B0053

Комплект:14

Примечание:

№ на схеме:11

Наименование:Шайба

Каталожный номер:10A0983

Комплект:1

Примечание:

№ на схеме:12

Наименование:Хомут 90

Каталожный номер:15B0062

Комплект:3

Примечание:

№ на схеме:21

Наименование:Шайба 8-140HV-Zn.D

Каталожный номер:06B0005

Комплект:4

Примечание:

№ на схеме:22

Наименование:Шайба 8

Каталожный номер:06B0006

Комплект:4

Примечание:

№ на схеме:27

Наименование:Шланг

Каталожный номер:83A0413

Комплект:1

Примечание:

№ на схеме:28

Наименование:Фильтр воздушный

Каталожный номер:40C0375

Комплект:1

Примечание:

№ на схеме:29

Наименование:Основание

Каталожный номер:02D0644

Комплект:2

Примечание:

№ на схеме:30

Наименование:Болт М12х25-8.8-Zn.D

Каталожный номер:00B0011

Комплект:8

Примечание:

№ на схеме:31

Наименование:Шайба 12

Каталожный номер:06B0008

Комплект:13

Примечание:

№ на схеме:32

Наименование:Кронштейн насоса

Каталожный номер:00L0042

Комплект:1

Примечание:

№ на схеме:33

Наименование:Шайба

Каталожный номер:28C0048

Комплект:1

Примечание:

№ на схеме:51

Наименование:Болт М10х25-8.8-Zn.D

Каталожный номер:00B0012

Комплект:14

Примечание:

№ на схеме:52

Наименование:Хомут 1

Каталожный номер:20A4027

Комплект:1

Примечание:

№ на схеме:53

Наименование:Гайка М8-8-Zn.D

Каталожный номер:03B0021

Комплект:1

Примечание:

№ на схеме:54

Наименование:Болт М14х55-10.9-Zn.D

Каталожный номер:00B0275

Комплект:2

Примечание:

№ на схеме:55

Наименование:Шайба 14

Каталожный номер:06B0013

Комплект:2

Примечание:

№ на схеме:56

Наименование:Шайба 14-140HV-Zn.D

Каталожный номер:06B0009

Комплект:2

Примечание:

№ на схеме:57

Наименование:Гайка М14-10-Zn.D

Каталожный номер:03B0291

Комплект:2

Примечание:

№ на схеме:61

Наименование:Палец 4х30-Zn.D

Каталожный номер:08B0021

Комплект:2

Примечание:

№ на схеме:62

Наименование:Хомут 2

Каталожный номер:20A4028

Комплект:1

Примечание:

№ на схеме:63

Наименование:Шланг

Каталожный номер:10D1704

Комплект:1

Примечание:

№ на схеме:64

Наименование:Шайба

Каталожный номер:10A0984

Комплект:1

Примечание:
