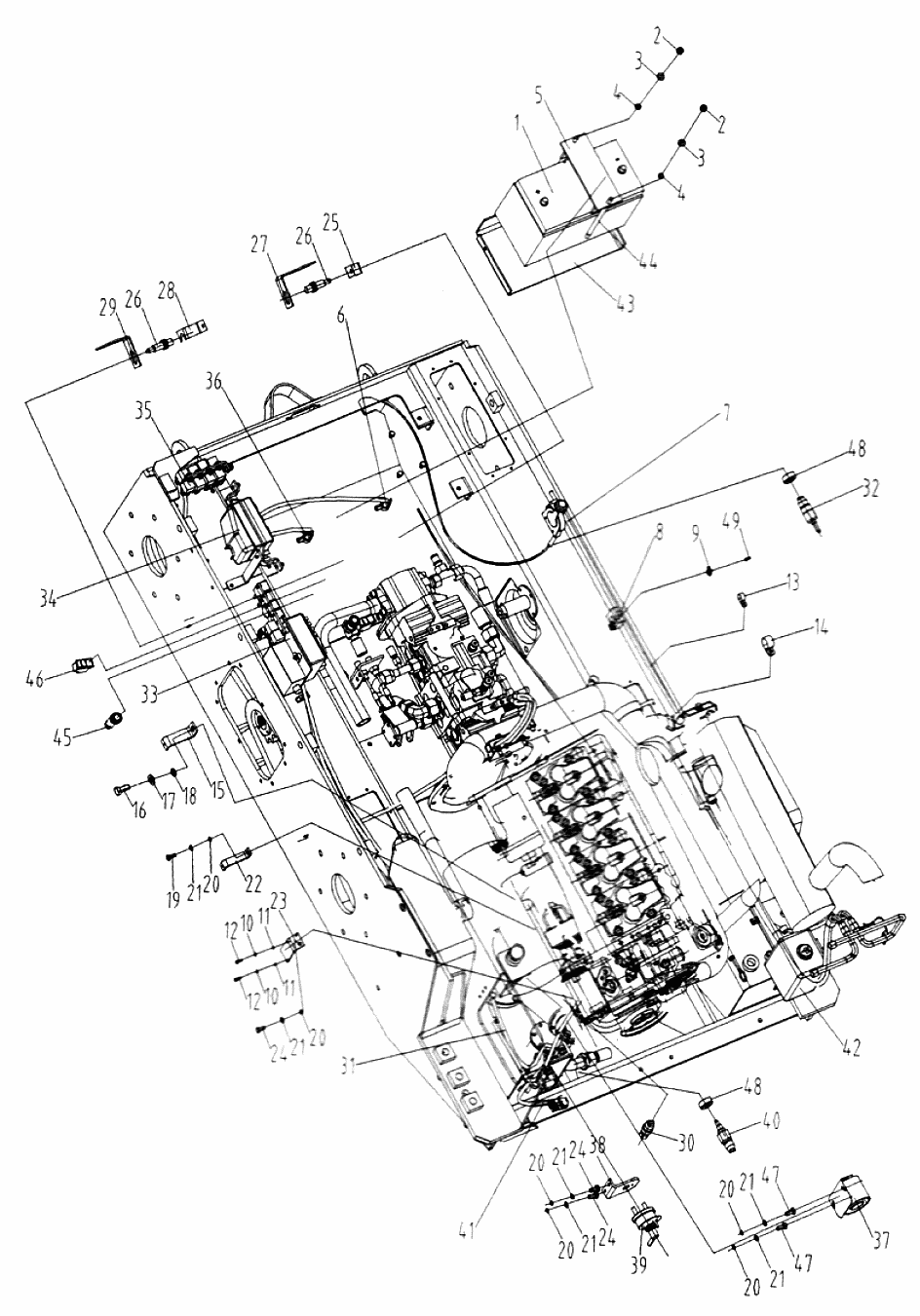

Электропроводка рамы (двигатель Weichai D226B-4) 46C1266

← Капот 44M0010 Электропроводка рамы (двигатель Cummins B3.3) 46C1352 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Аккумулятор

Каталожный номер:37B0077

Комплект:1

Примечание:

№ на схеме:2

Наименование:Гайка М10-8-Zn.D

Каталожный номер:03B0053

Комплект:2

Примечание:

№ на схеме:3

Наименование:Шайба 10-140HV-Zn.D

Каталожный номер:06B0001

Комплект:2

Примечание:

№ на схеме:4

Наименование:Шайба 10

Каталожный номер:06B0002

Комплект:2

Примечание:

№ на схеме:5

Наименование:Кронштейн

Каталожный номер:00D1649

Комплект:1

Примечание:

№ на схеме:6

Наименование:Кабель

Каталожный номер:08C1223

Комплект:1

Примечание:

№ на схеме:7

Наименование:Жгут проводов

Каталожный номер:08C1228

Комплект:1

Примечание:

№ на схеме:8

Наименование:Стяжка

Каталожный номер:37B0004

Комплект:32

Примечание:

№ на схеме:9

Наименование:Держатель кабельных стяжек

Каталожный номер:86A0286

Комплект:34

Примечание:

№ на схеме:10

Наименование:Шайба 5-140HV-Zn.D

Каталожный номер:06B0066

Комплект:2

Примечание:

№ на схеме:11

Наименование:Шайба 5

Каталожный номер:06B0017

Комплект:2

Примечание:

№ на схеме:12

Наименование:Винт М5х20-4.8-Zn.D

Каталожный номер:04B0055

Комплект:2

Примечание:

№ на схеме:13

Наименование:Зажим

Каталожный номер:09K0001

Комплект:2

Примечание:

№ на схеме:14

Наименование:Зажим

Каталожный номер:09K0002

Комплект:11

Примечание:

№ на схеме:15

Наименование:Платина

Каталожный номер:21A2484

Комплект:1

Примечание:

№ на схеме:16

Наименование:Болт М14х30-8.8-Zn.D

Каталожный номер:00B0038

Комплект:1

Примечание:

№ на схеме:17

Наименование:Шайба 14-140HV-Zn.D

Каталожный номер:06B0009

Комплект:1

Примечание:

№ на схеме:18

Наименование:Шайба 14

Каталожный номер:06B0013

Комплект:1

Примечание:

№ на схеме:19

Наименование:Болт М8х20-8.8-Zn.D

Каталожный номер:00B0075

Комплект:11

Примечание:

№ на схеме:20

Наименование:Шайба 8

Каталожный номер:06B0006

Комплект:14

Примечание:

№ на схеме:21

Наименование:Шайба 8-140HV-Zn.D

Каталожный номер:06B0005

Комплект:14

Примечание:

№ на схеме:22

Наименование:Пластина

Каталожный номер:21A2483

Комплект:1

Примечание:

№ на схеме:23

Наименование:Пластина

Каталожный номер:21A2482

Комплект:1

Примечание:

№ на схеме:24

Наименование:Болт М8х30-8.8-Zn.D

Каталожный номер:00B0020

Комплект:1

Примечание:

№ на схеме:25

Наименование:Пластина

Каталожный номер:21H0106

Комплект:1

Примечание:

№ на схеме:26

Наименование:Переключатель бесконтактный

Каталожный номер:34V0045

Комплект:2

Примечание:

№ на схеме:27

Наименование:Пластина

Каталожный номер:20H0411

Комплект:1

Примечание:

№ на схеме:28

Наименование:Пластина

Каталожный номер:20H0415

Комплект:1

Примечание:

№ на схеме:29

Наименование:Пластина

Каталожный номер:21H0108

Комплект:1

Примечание:

№ на схеме:30

Наименование:Реле давления

Каталожный номер:30B0163

Комплект:1

Примечание:

№ на схеме:31

Наименование:Кабель

Каталожный номер:08K0010

Комплект:1

Примечание:

№ на схеме:32

Наименование:Датчик температуры

Каталожный номер:30B0262

Комплект:1

Примечание:

№ на схеме:33

Наименование:Кондиционер и стеклоочиститель

Каталожный номер:46C1273

Комплект:1

Примечание:

№ на схеме:34

Наименование:Предохранитель плавкий в сборе

Каталожный номер:46C1287

Комплект:1

Примечание:

№ на схеме:35

Наименование:Реле в сборе

Каталожный номер:46C1286

Комплект:1

Примечание:

№ на схеме:36

Наименование:Кабель

Каталожный номер:08C1222

Комплект:1

Примечание:

№ на схеме:37

Наименование:Сигнал заднего хода

Каталожный номер:38B0059

Комплект:1

Примечание:

№ на схеме:38

Наименование:Пластина

Каталожный номер:22A1197

Комплект:1

Примечание:

№ на схеме:39

Наименование:Выключатель электропитания

Каталожный номер:34B0087

Комплект:1

Примечание:

№ на схеме:40

Наименование:Переключатель температурный

Каталожный номер:30B0263

Комплект:1

Примечание:

№ на схеме:41

Наименование:Кабель

Каталожный номер:08C1224

Комплект:1

Примечание:

№ на схеме:42

Наименование:Шайба

Каталожный номер:37B0220

Комплект:1

Примечание:

№ на схеме:43

Наименование:Резина

Каталожный номер:84A0423

Комплект:1

Примечание:

№ на схеме:44

Наименование:Винт

Каталожный номер:01B0456

Комплект:2

Примечание:

№ на схеме:45

Наименование:Прикуриватель

Каталожный номер:37J0003

Комплект:1

Примечание:

№ на схеме:46

Наименование:Выключатель аварийный

Каталожный номер:34B0147

Комплект:1

Примечание:

№ на схеме:47

Наименование:Болт М8х12-8.8-Zn.D

Каталожный номер:00B0026

Комплект:2

Примечание:

№ на схеме:48

Наименование:Шайба 14

Каталожный номер:06B0117

Комплект:2

Примечание:

№ на схеме:49

Наименование:Винт М5х12-4.8-Zn.D

Каталожный номер:04B0073

Комплект:32

Примечание:
