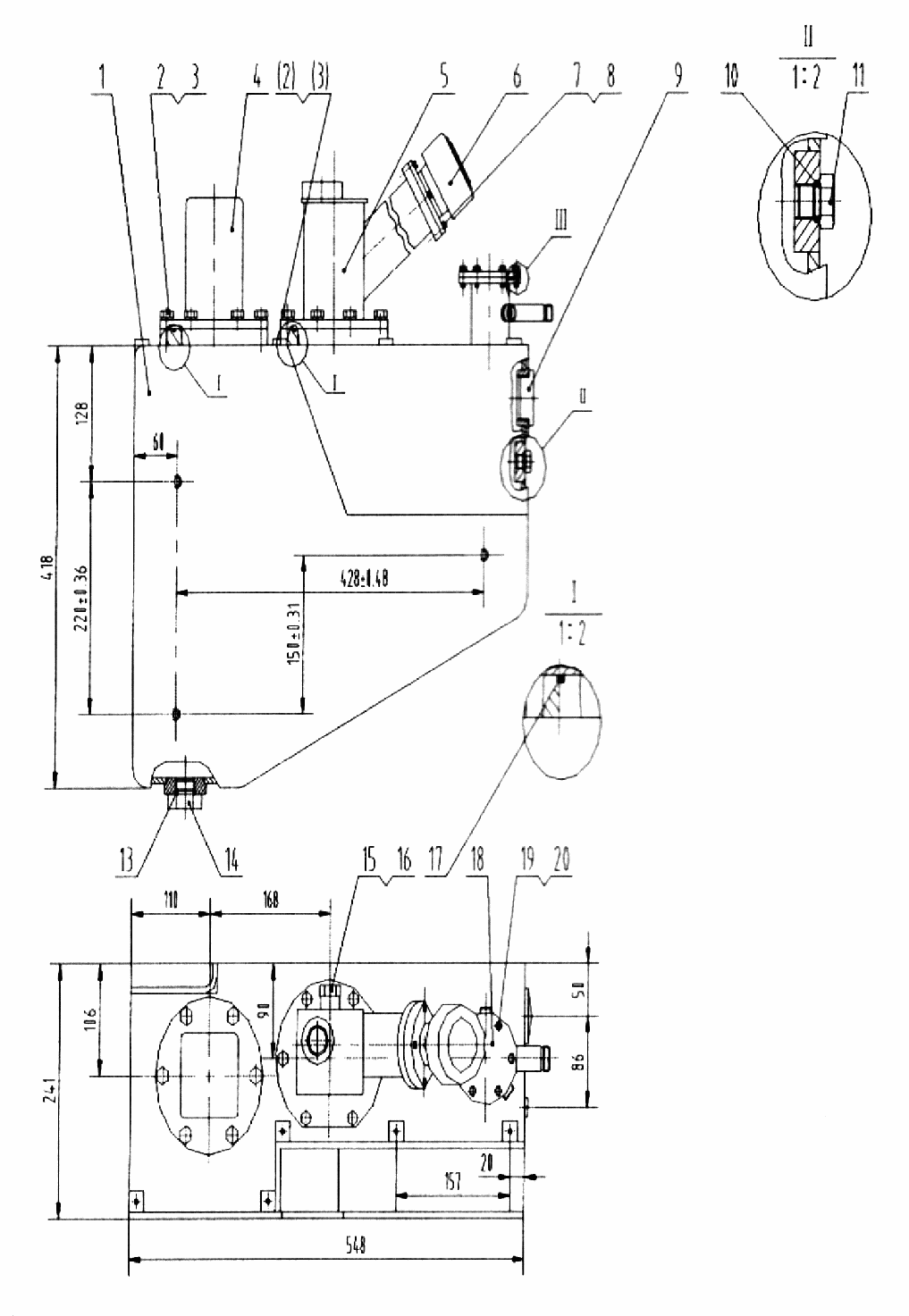

Бак гидравлический 21C0148

← Гидрораспределитель в сборе 12C0683 Фильтр гидравлического масла 53C0064 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Бак

Каталожный номер:04D0347

Комплект:1

Примечание:

№ на схеме:2

Наименование:Болт М10х16-8.8-Zn.D

Каталожный номер:00B0056

Комплект:12

Примечание:

№ на схеме:3

Наименование:Шайба 10

Каталожный номер:06B0002

Комплект:12

Примечание:

№ на схеме:4

Наименование:Фильтр гидравлического масла

Каталожный номер:53C0064

Комплект:1

Примечание:

№ на схеме:5

Наименование:Переходник

Каталожный номер:36D0302

Комплект:1

Примечание:

№ на схеме:6

Наименование:Фильтр воздушный

Каталожный номер:21C0080

Комплект:1

Примечание:

№ на схеме:7

Наименование:Болт М4х16-8.8-Zn.D

Каталожный номер:00B0225

Комплект:6

Примечание:

№ на схеме:8

Наименование:Шайба 4

Каталожный номер:06B0022

Комплект:6

Примечание:

№ на схеме:9

Наименование:Шкала

Каталожный номер:21C0081

Комплект:1

Примечание:

№ на схеме:10

Наименование:Кольцо круглого сечения 16х2.4

Каталожный номер:12B0351

Комплект:1

Примечание:

№ на схеме:11

Наименование:Пробка

Каталожный номер:05A0022

Комплект:1

Примечание:

№ на схеме:12

Наименование:Кольцо круглого сечения 56х3.55

Каталожный номер:12B0303

Комплект:1

Примечание:

№ на схеме:13

Наименование:Кольцо круглого сечения 30х3.1

Каталожный номер:12B0379

Комплект:1

Примечание:

№ на схеме:14

Наименование:Пробка

Каталожный номер:05A0008

Комплект:1

Примечание:

№ на схеме:15

Наименование:Пробка

Каталожный номер:05A0223

Комплект:1

Примечание:

№ на схеме:16

Наименование:Кольцо круглого сечения 7.5х1.5

Каталожный номер:12B0489

Комплект:1

Примечание:

№ на схеме:17

Наименование:Кольцо круглого сечения 109х3.55

Каталожный номер:12B0005

Комплект:2

Примечание:

№ на схеме:18

Наименование:Панель

Каталожный номер:53A0445

Комплект:1

Примечание:

№ на схеме:19

Наименование:Болт 5х16-8.8-Zn.D

Каталожный номер:00B0153

Комплект:6

Примечание:

№ на схеме:20

Наименование:Шайба 5

Каталожный номер:06B0017

Комплект:6

Примечание:
