Трубопровод системы управления (L)

Трубопровод системы управления (L)

← Трубопровод системы управления (K) Трубопровод системы управления (M) →

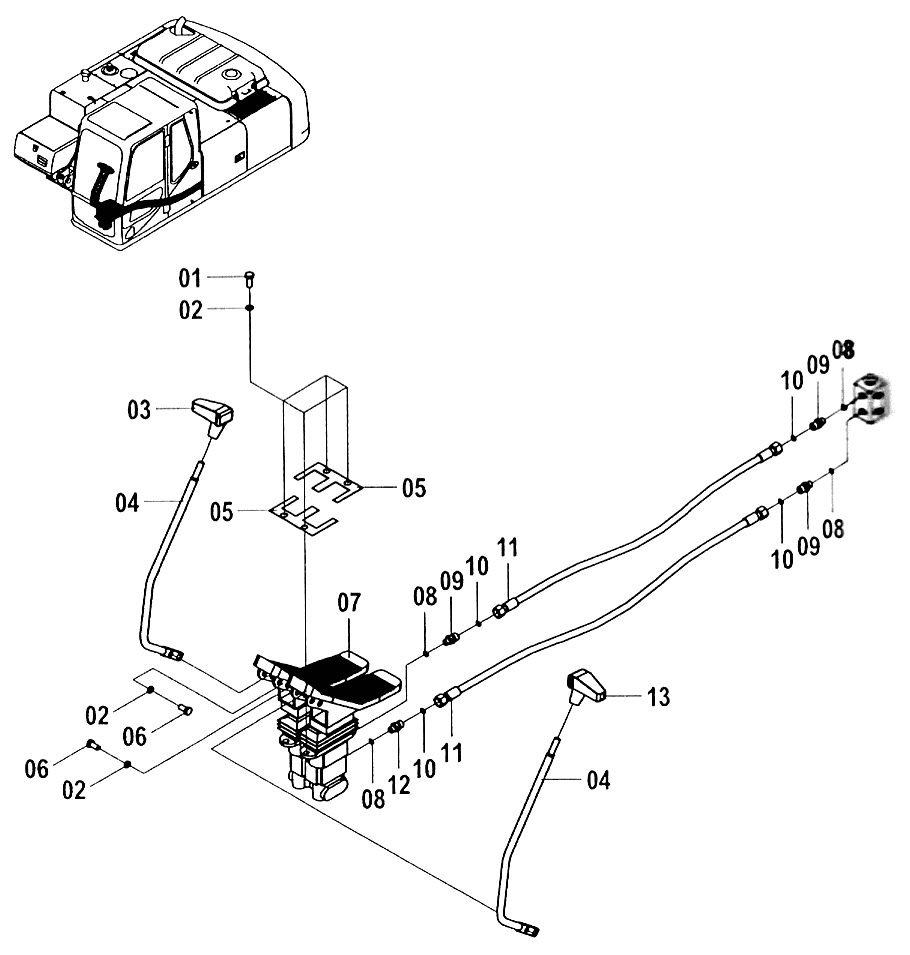

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:Болт
Каталожный номер:00B0012
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:Шайба гровера
Каталожный номер:06B0002
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:Ручка
Каталожный номер:35C0024
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:Рычаг
Каталожный номер:16D0146
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:Пластина
Каталожный номер:10A1142
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:Болт
Каталожный номер:00B0005
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:Педаль хода
Каталожный номер:12C0264
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:Кольцо круглого сечения
Каталожный номер:12B0351
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:Смычка
Каталожный номер:00A0016
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Кольцо круглого сечения
Каталожный номер:12B0283
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Шланг
Каталожный номер:05C0017
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Смычка
Каталожный номер:30C0145
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Ручка
Каталожный номер:35C0022
Комплект:1
Примечание:
