Трубопровод системы управления (A)

Трубопровод системы управления (A)

← Контрольный кабель Трубопровод системы управления (B) →

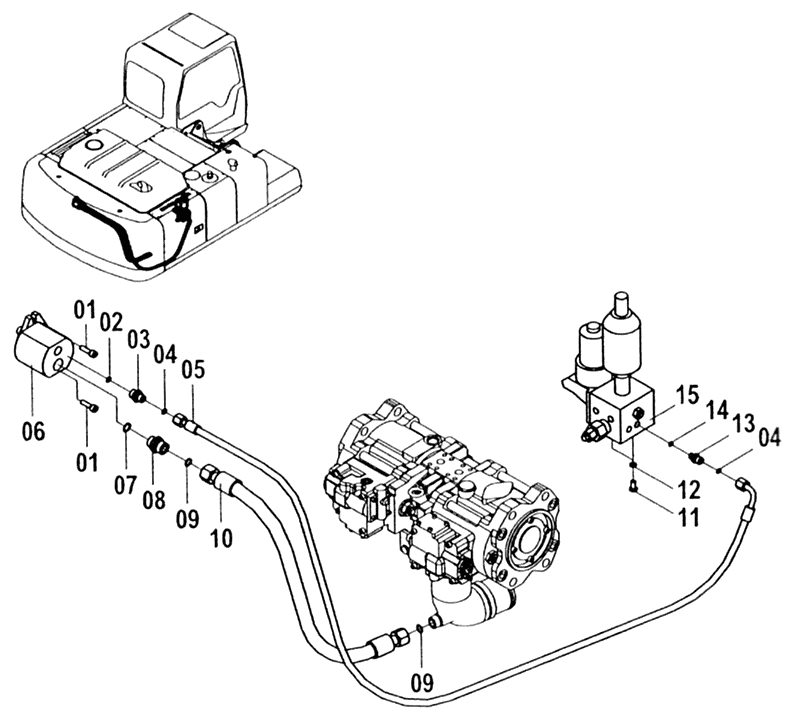

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:Винт
Каталожный номер:00B0084
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:Шайба
Каталожный номер:06B0022
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:Смычка
Каталожный номер:00A0564
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:Кольцо круглого сечения
Каталожный номер:12B0285
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:Шланг
Каталожный номер:06C1609
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:Насос шестеренчатый
Каталожный номер:11C0034
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:Шайба
Каталожный номер:06B0055
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:Смычка
Каталожный номер:00A0234
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:Кольцо круглого сечения
Каталожный номер:12B0021
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Шланг
Каталожный номер:06C1608
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Болт
Каталожный номер:00B0005
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Шайба гровера
Каталожный номер:06B0002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Смычка
Каталожный номер:00A1391
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Кольцо круглого сечения
Каталожный номер:12B0351
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Запорный клапан
Каталожный номер:15C0082
Комплект:1
Примечание:
