Сливной трубопровод (A)

Сливной трубопровод (A)

← Главный трубопровод (D) Сливной трубопровод (B) →

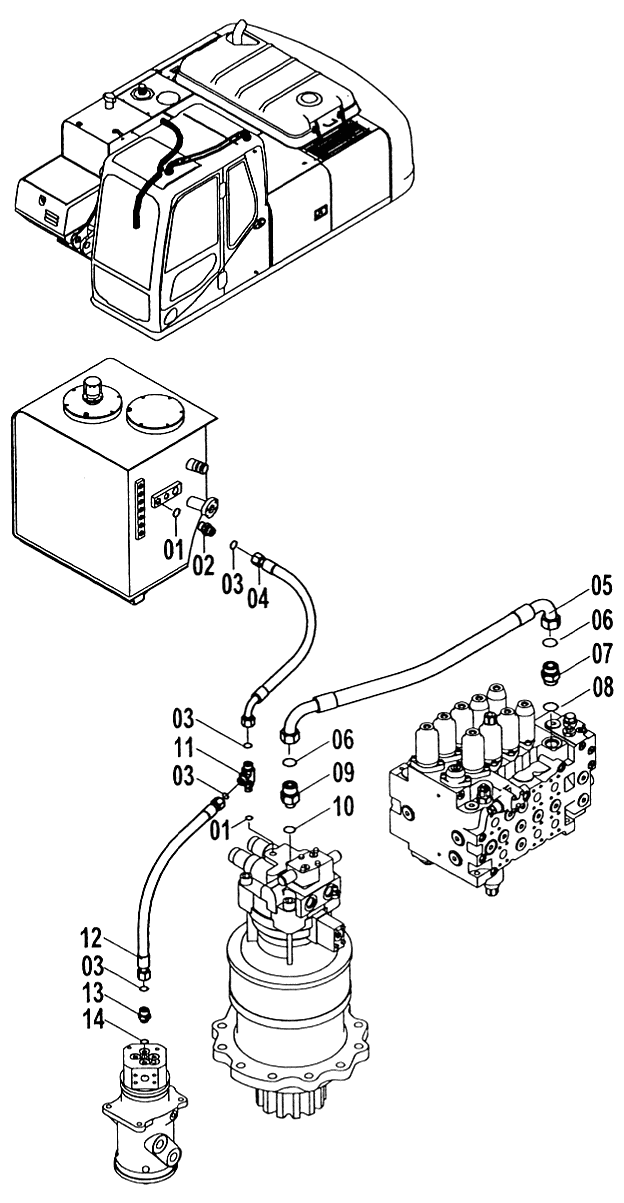

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:Кольцо круглого сечения
Каталожный номер:12B0040
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:Смычка
Каталожный номер:00A0731
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:Кольцо круглого сечения
Каталожный номер:12B0370
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:Шланг
Каталожный номер:06C2157
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:Шланг
Каталожный номер:07C0327
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:Кольцо круглого сечения
Каталожный номер:12B0224
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:Смычка
Каталожный номер:00A0010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:Кольцо круглого сечения
Каталожный номер:12B0013
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:Смычка
Каталожный номер:00A0009
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Кольцо круглого сечения
Каталожный номер:12B0355
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Смычка
Каталожный номер:32C0258
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Шланг
Каталожный номер:06C0871
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Смычка
Каталожный номер:00A0007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Кольцо круглого сечения
Каталожный номер:7280343
Комплект:1
Примечание:
