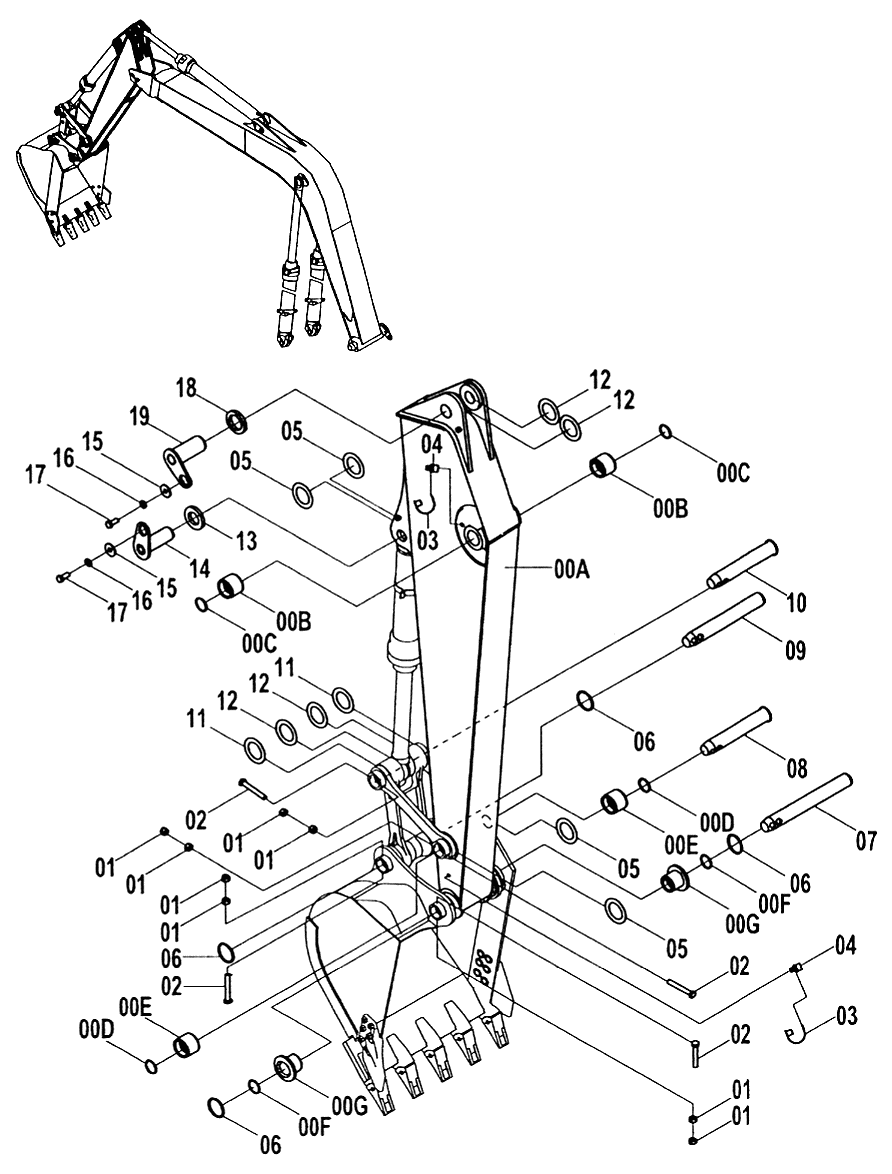

Рукоять (2910 мм)

← Стрела Рукоять (2400 мм) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:00G

Наименование:Гильза

Каталожный номер:55A0646

Комплект:2

Примечание:

№ на схеме:00F

Наименование:Кольцо

Каталожный номер:13B0259

Комплект:2

Примечание:

№ на схеме:00E

Наименование:Гильза

Каталожный номер:55A0643

Комплект:2

Примечание:

№ на схеме:00D

Наименование:Кольцо

Каталожный номер:13B0258

Комплект:2

Примечание:

№ на схеме:00C

Наименование:Кольцо

Каталожный номер:13B0260

Комплект:2

Примечание:

№ на схеме:00B

Наименование:Гильза

Каталожный номер:55A0642

Комплект:2

Примечание:

№ на схеме:00A

Наименование:Рукоять

Каталожный номер:16D0312

Комплект:1

Примечание:

№ на схеме:00A-G

Наименование:Рукоять в сборе

Каталожный номер:43C0266

Комплект:1

Примечание:

№ на схеме:01

Наименование:Гайка

Каталожный номер:03B0294

Комплект:8

Примечание:

№ на схеме:02

Наименование:Шайба гровера

Каталожный номер:01B0124

Комплект:1

Примечание:

№ на схеме:03

Наименование:Колпачок

Каталожный номер:86A0258

Комплект:4

Примечание:

№ на схеме:04

Наименование:Клапан для накачки смазки

Каталожный номер:10AG014

Комплект:4

Примечание:

№ на схеме:05

Наименование:Шайба

Каталожный номер:28C0043

Комплект:4

Примечание:

№ на схеме:06

Наименование:Кольцо круглого сечения

Каталожный номер:12B0523

Комплект:4

Примечание:

№ на схеме:07

Наименование:Палец

Каталожный номер:60A0384

Комплект:1

Примечание:

№ на схеме:08

Наименование:Палец

Каталожный номер:60A0510

Комплект:1

Примечание:

№ на схеме:09

Наименование:Палец

Каталожный номер:60A0796

Комплект:1

Примечание:

№ на схеме:10

Наименование:Палец

Каталожный номер:60A0398

Комплект:1

Примечание:

№ на схеме:11

Наименование:Шайба

Каталожный номер:28C0042

Комплект:2

Примечание:

№ на схеме:12

Наименование:Шайба

Каталожный номер:28C0028

Комплект:4

Примечание:

№ на схеме:13

Наименование:Пластина

Каталожный номер:15A0697

Комплект:1

Примечание:

№ на схеме:14

Наименование:Палец

Каталожный номер:11D0188

Комплект:1

Примечание:

№ на схеме:15

Наименование:Шайба

Каталожный номер:12A0487

Комплект:2

Примечание:

№ на схеме:16

Наименование:Шайба

Каталожный номер:06B0016

Комплект:2

Примечание:

№ на схеме:17

Наименование:Болт

Каталожный номер:00B0231

Комплект:2

Примечание:

№ на схеме:18

Наименование:Пластина

Каталожный номер:15A0695

Комплект:1

Примечание:

№ на схеме:19

Наименование:Палец

Каталожный номер:11D0187

Комплект:1

Примечание:
