Нижняя часть поворотной платформы

Нижняя часть поворотной платформы

← Капот двигателя Ящик с инструментами →

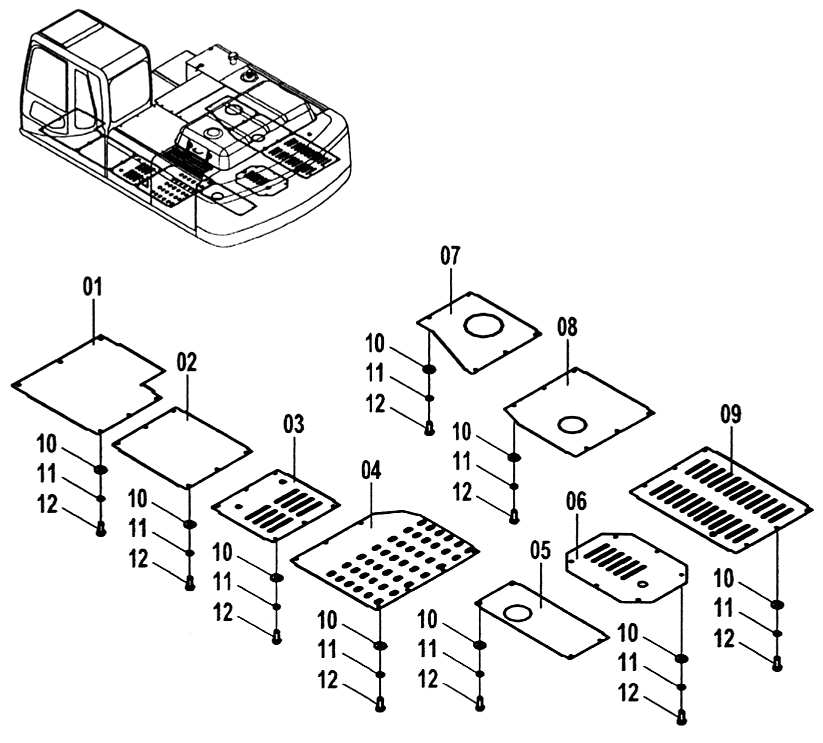

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:Панель
Каталожный номер:20A3335
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:Панель
Каталожный номер:20A3336
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:Панель
Каталожный номер:20A3337
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:Панель
Каталожный номер:20A3338
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:Панель
Каталожный номер:20A3339
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:Панель
Каталожный номер:10A1789
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:Панель
Каталожный номер:20A3340
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:Панель
Каталожный номер:20A3341
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:Панель
Каталожный номер:20A3342
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Шайба
Каталожный номер:06B0030
Комплект:52
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Шайба пружинная
Каталожный номер:06B0002
Комплект:52
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Болт
Каталожный номер:00B0012
Комплект:52
Примечание:
