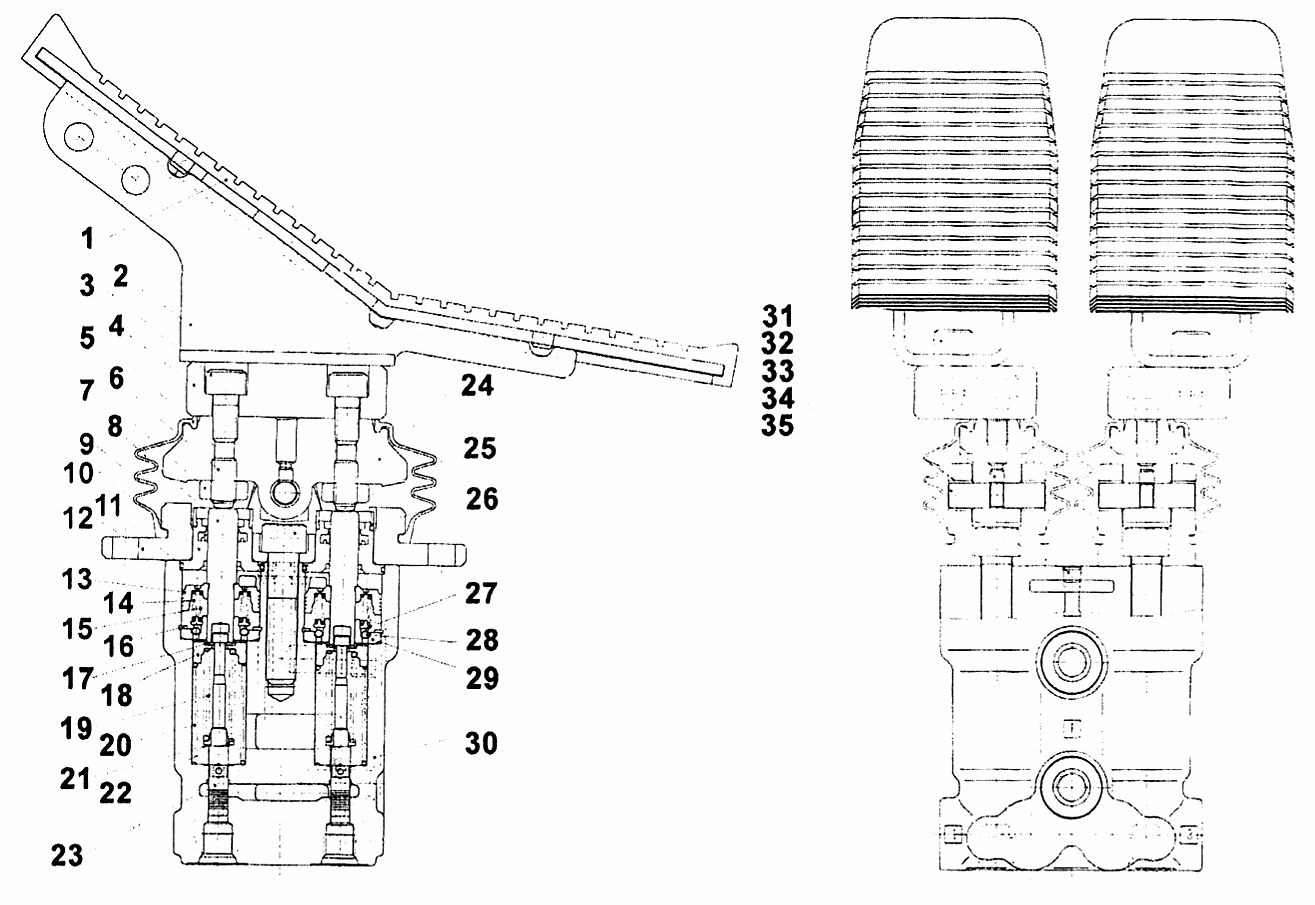

Клапан педали хода (12C0264)

← Клапан правого джойстика (12C0425) Дополнительный клапан (12C0256) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:Покрытие педали

Каталожный номер:83A0461

Комплект:2

Примечание:

№ на схеме:02

Наименование:Педаль

Каталожный номер:26A0537

Комплект:2

Примечание:

№ на схеме:03

Наименование:Винт

Каталожный номер:04B0383

Комплект:4

Примечание:

№ на схеме:04

Наименование:Блок

Каталожный номер:18A1156

Комплект:2

Примечание:

№ на схеме:05

Наименование:Гофрированный чехол

Каталожный номер:83A0460

Комплект:2

Примечание:

№ на схеме:06

Наименование:Винт предохранительный

Каталожный номер:3480382

Комплект:4

Примечание:

№ на схеме:07

Наименование:Гайка стопорная

Каталожный номер:03B0614

Комплект:4

Примечание:

№ на схеме:08

Наименование:Стержень

Каталожный номер:65A0101

Комплект:4

Примечание:

№ на схеме:09

Наименование:Уплотнитель

Каталожный номер:80A0241

Комплект:4

Примечание:

№ на схеме:10

Наименование:Заглушка

Каталожный номер:05A0243

Комплект:4

Примечание:

№ на схеме:11

Наименование:Кольцо круглого сечения

Каталожный номер:12B0727

Комплект:4

Примечание:

№ на схеме:12

Наименование:Крышка

Каталожный номер:78A0120

Комплект:2

Примечание:

№ на схеме:13

Наименование:Поршень

Каталожный номер:50A0147

Комплект:4

Примечание:

№ на схеме:14

Наименование:Пружина

Каталожный номер:10B0111

Комплект:4

Примечание:

№ на схеме:15

Наименование:Пружина

Каталожный номер:10B0112

Комплект:4

Примечание:

№ на схеме:16

Наименование:Кольцо стопорное

Каталожный номер:80A0242

Комплект:4

Примечание:

№ на схеме:17

Наименование:Шайба

Каталожный номер:56A0365

Комплект:8

Примечание:

№ на схеме:18

Наименование:Гнездо

Каталожный номер:71A0244

Комплект:4

Примечание:

№ на схеме:19

Наименование:Пружина

Каталожный номер:10B0113

Комплект:4

Примечание:

№ на схеме:20

Наименование:Пружина

Каталожный номер:10B0110

Комплект:4

Примечание:

№ на схеме:21

Наименование:Шайба

Каталожный номер:57A0478

Комплект:4

Примечание:

№ на схеме:22

Наименование:Шайба

Каталожный номер:06B0302

Комплект:4

Примечание:

№ на схеме:23

Наименование:Золотник

Каталожный номер:65A0102

Комплект:2

Примечание:

№ на схеме:24

Наименование:Кулачок

Каталожный номер:47A0060

Комплект:2

Примечание:

№ на схеме:25

Наименование:Винт

Каталожный номер:04B0384

Комплект:2

Примечание:

№ на схеме:26

Наименование:Колпачок клапана накачки смазки

Каталожный номер:88A0611

Комплект:4

Примечание:

№ на схеме:27

Наименование:Гнездо

Каталожный номер:71A0245

Комплект:4

Примечание:

№ на схеме:28

Наименование:Шарик

Каталожный номер:20B0058

Комплект:12

Примечание:

№ на схеме:29

Наименование:Вкладыш

Каталожный номер:55A1324

Комплект:4

Примечание:

№ на схеме:30

Наименование:Корпус

Каталожный номер:78A0121

Комплект:1

Примечание:

№ на схеме:31

Наименование:Винт

Каталожный номер:04B0385

Комплект:4

Примечание:

№ на схеме:32

Наименование:Винт предохранительный

Каталожный номер:04B0381

Комплект:2

Примечание:

№ на схеме:33

Наименование:Вкладыш

Каталожный номер:55A1325

Комплект:4

Примечание:

№ на схеме:34

Наименование:Вал кулачковый

Каталожный номер:61A0549

Комплект:2

Примечание:

№ на схеме:35

Наименование:Заглушка

Каталожный номер:05A0244

Комплект:2

Примечание:
