Гусеница в сборе (CLG205C)

← Гусеничная рама (CLG225C) Гусеница в сборе (CLG225C) →

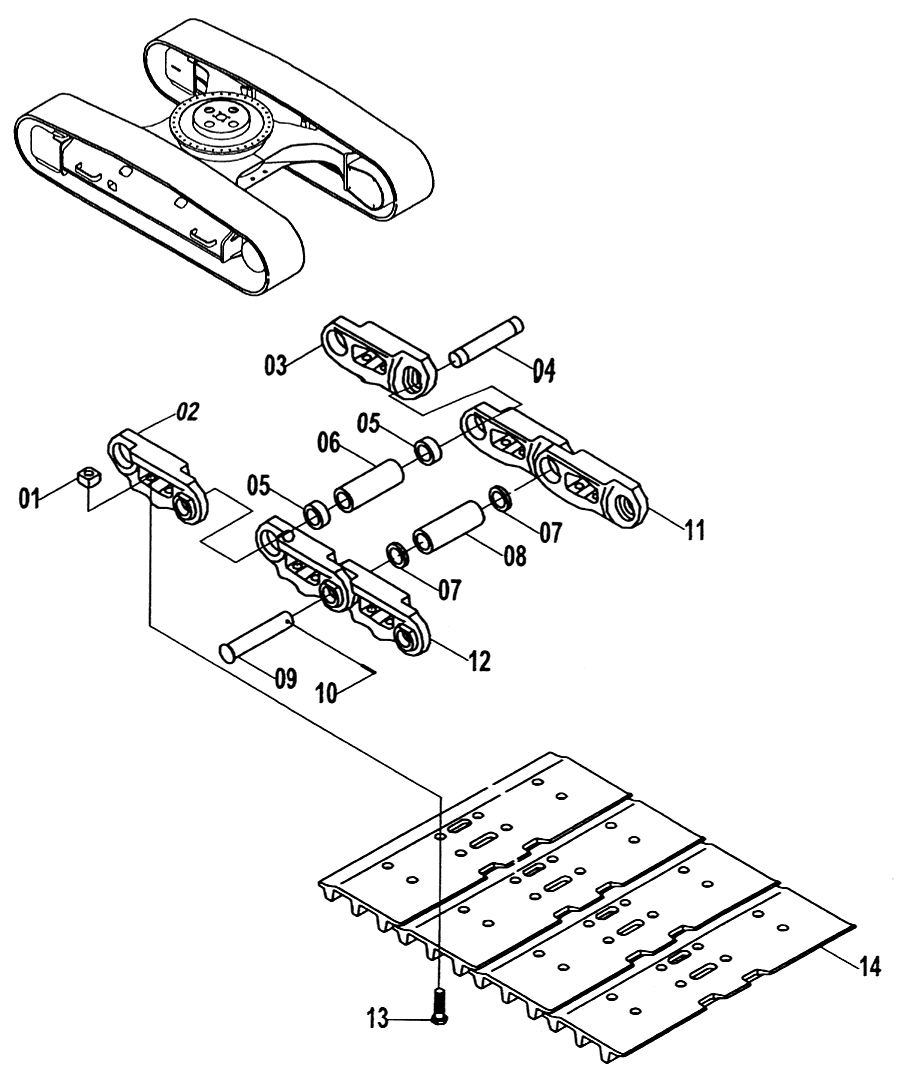

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Гусеница в сборе

Каталожный номер:25C0039

Комплект:2

Примечание:

№ на схеме:

Наименование:Гусеница в сборе

Каталожный номер:25C0030

Комплект:2

Примечание:

№ на схеме:01

Наименование:Гайка

Каталожный номер:03B0456

Комплект:184

Примечание:

№ на схеме:02

Наименование:Звено (левое)

Каталожный номер:72A0387

Комплект:45

Примечание:

№ на схеме:03

Наименование:Звено (правое)

Каталожный номер:72A0386

Комплект:45

Примечание:

№ на схеме:04

Наименование:Палец

Каталожный номер:60A0522

Комплект:45

Примечание:

№ на схеме:05

Наименование:Уплотнение

Каталожный номер:80A0181

Комплект:90

Примечание:

№ на схеме:06

Наименование:Вкладыш

Каталожный номер:55A0853

Комплект:45

Примечание:

№ на схеме:07

Наименование:Уплотнение

Каталожный номер:80A0182

Комплект:2

Примечание:

№ на схеме:08

Наименование:Втулка главного пальца

Каталожный номер:55A0854

Комплект:1

Примечание:

№ на схеме:09

Наименование:Главный палец

Каталожный номер:60A0523

Комплект:1

Примечание:

№ на схеме:10

Наименование:Шплинт

Каталожный номер:08B0122

Комплект:1

Примечание:

№ на схеме:11

Наименование:Замыкающее звено (правое)

Каталожный номер:72A0388

Комплект:1

Примечание:

№ на схеме:12

Наименование:Замыкающее звено (левое)

Каталожный номер:72A0389

Комплект:1

Примечание:

№ на схеме:13

Наименование:Болт

Каталожный номер:02B0089

Комплект:184

Примечание:

№ на схеме:14

Наименование:Башмак (800 г)

Каталожный номер:26A0228

Комплект:46

Примечание:

№ на схеме:14

Наименование:Башмак (600 г)

Каталожный номер:26A0140

Комплект:46

Примечание:
