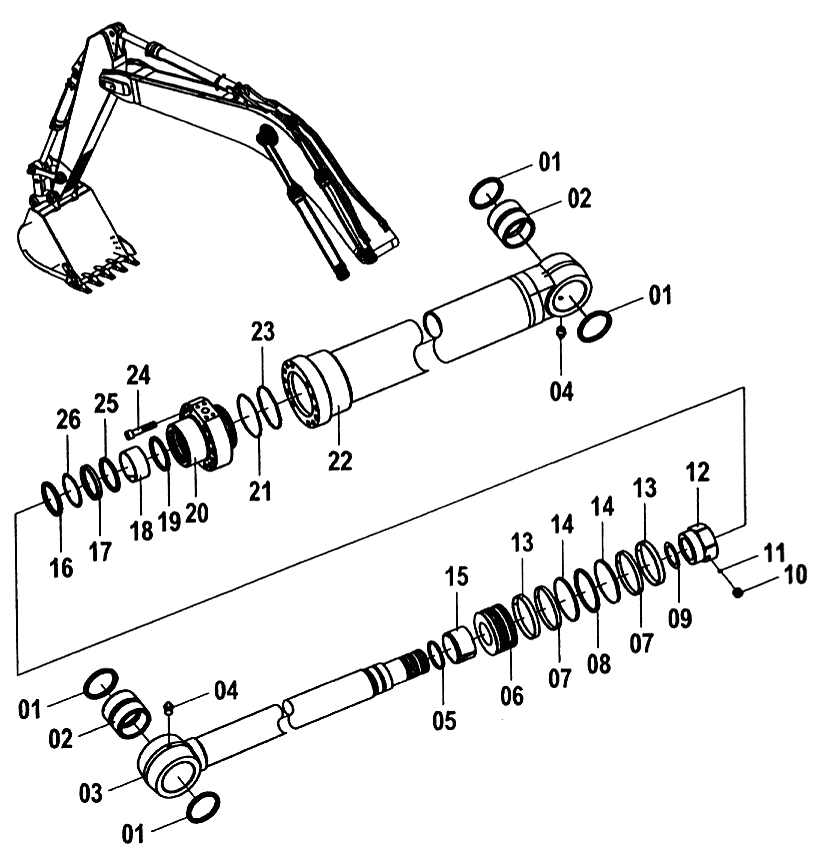

Гидроцилиндр стрелы (10C0107,10C0106)

← Дополнительный трубопровод (C) - 2.4 M Рукоять Гидроцилиндр рукояти (10C0271) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:Кольцо маслосъемное

Каталожный номер:13B0236

Комплект:4

Примечание:

№ на схеме:02

Наименование:Втулка пальца

Каталожный номер:55A0724

Комплект:2

Примечание:

№ на схеме:03

Наименование:Штанга

Каталожный номер:61A0296

Комплект:1

Примечание:

№ на схеме:04

Наименование:Клапан для накачки смазки

Каталожный номер:10B0014

Комплект:2

Примечание:

№ на схеме:05

Наименование:Уплотнение

Каталожный номер:80A0164

Комплект:1

Примечание:

№ на схеме:06

Наименование:Поршень

Каталожный номер:50A0082

Комплект:1

Примечание:

№ на схеме:07

Наименование:Кольцо уплотнительное

Каталожный номер:76A0106

Комплект:2

Примечание:

№ на схеме:08

Наименование:Кольцо уплотнительное

Каталожный номер:34A0226

Комплект:1

Примечание:

№ на схеме:09

Наименование:Прокладка

Каталожный номер:57A0238

Комплект:1

Примечание:

№ на схеме:10

Наименование:Винт предохранительный

Каталожный номер:04B0284

Комплект:1

Примечание:

№ на схеме:11

Наименование:Шарик

Каталожный номер:20B0046

Комплект:1

Примечание:

№ на схеме:12

Наименование:Гайка

Каталожный номер:03B0465

Комплект:1

Примечание:

№ на схеме:13

Наименование:Кольцо уплотнительное

Каталожный номер:76A0105

Комплект:2

Примечание:

№ на схеме:14

Наименование:Кольцо защитное

Каталожный номер:07B0083

Комплект:2

Примечание:

№ на схеме:15

Наименование:Кольцо

Каталожный номер:55A0725

Комплект:1

Примечание:

№ на схеме:16

Наименование:Кольцо маслосъемное

Каталожный номер:13B0237

Комплект:1

Примечание:

№ на схеме:17

Наименование:Кольцо u-образного сечения

Каталожный номер:30A0165

Комплект:1

Примечание:

№ на схеме:18

Наименование:Вкладыш

Каталожный номер:76A0107

Комплект:1

Примечание:

№ на схеме:19

Наименование:Кольцо пружинное

Каталожный номер:80A0167

Комплект:1

Примечание:

№ на схеме:20

Наименование:Головка цилиндра

Каталожный номер:53A0282

Комплект:1

Примечание:

№ на схеме:21

Наименование:Кольцо защитное

Каталожный номер:07B0085

Комплект:1

Примечание:

№ на схеме:22

Наименование:Трубка

Каталожный номер:13D0235

Комплект:1

Примечание:

№ на схеме:22

Наименование:Трубка

Каталожный номер:13D0236

Комплект:1

Примечание:

№ на схеме:23

Наименование:Кольцо круглого сечения

Каталожный номер:12B0505

Комплект:1

Примечание:

№ на схеме:24

Наименование:Болт

Каталожный номер:04B0285

Комплект:12

Примечание:

№ на схеме:25

Наименование:Кольцо амортизирующее

Каталожный номер:80A0166

Комплект:1

Примечание:

№ на схеме:26

Наименование:Кольцо защитное

Каталожный номер:07B0084

Комплект:1

Примечание:
