Трубопровод гидромоторов поворота платформы

← К трубопроводу ходовых гидромоторов К трубопроводу гидроцилиндров стрелы →

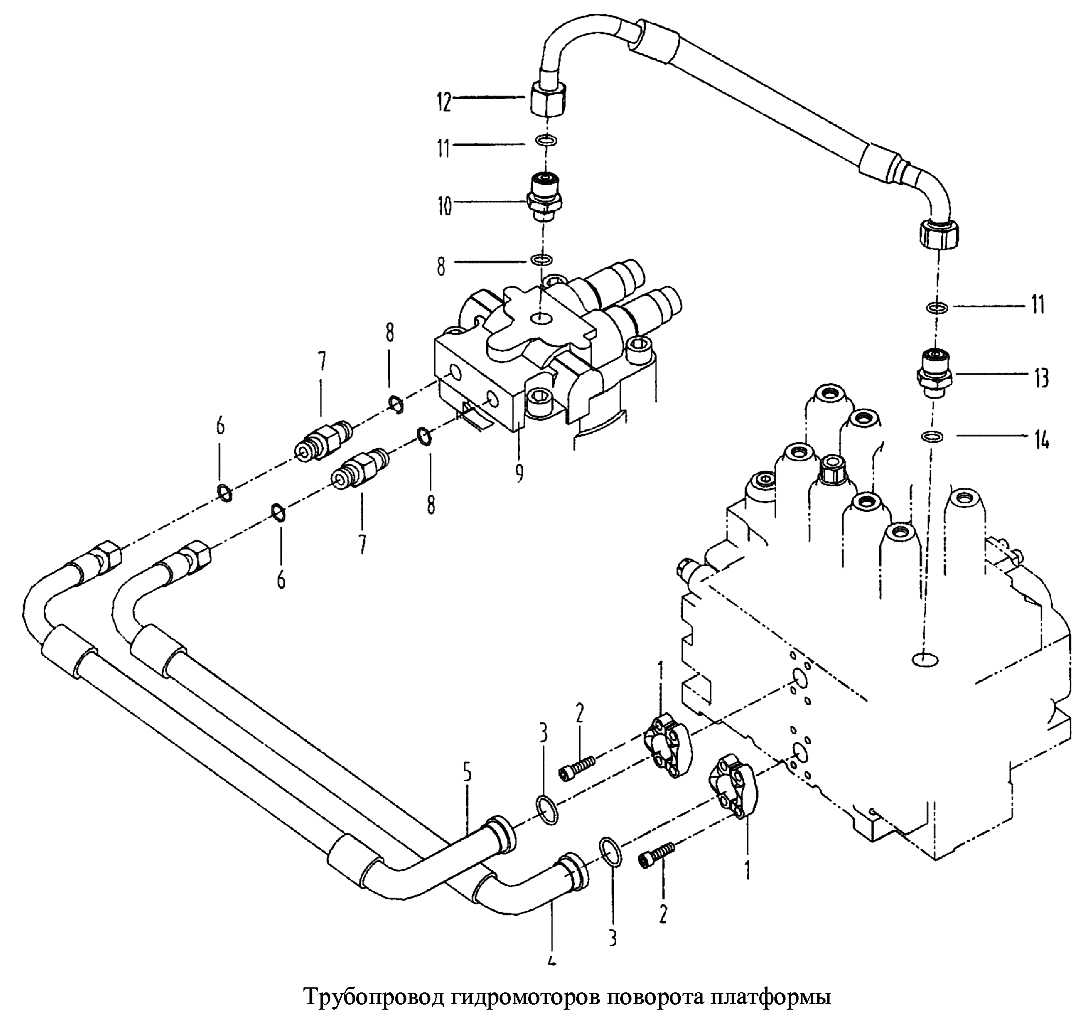

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Пластина фланцевая

Каталожный номер:04A0250

Комплект:2

Примечание:

№ на схеме:2

Наименование:Винт M10х30-10,9

Каталожный номер:04B0186

Комплект:8

Примечание:

№ на схеме:3

Наименование:Кольцо круглого сечения 32,92х3,53

Каталожный номер:12B0445

Комплект:2

Примечание:

№ на схеме:4

Наименование:Рукав

Каталожный номер:06C0628

Комплект:1

Примечание:

№ на схеме:5

Наименование:Рукав

Каталожный номер:06C0625

Комплект:1

Примечание:

№ на схеме:6

Наименование:Кольцо круглого сечения 19х1,8

Каталожный номер:12B0021

Комплект:2

Примечание:

№ на схеме:7

Наименование:Фитинг 35

Каталожный номер:00A0013

Комплект:2

Примечание:

№ на схеме:8

Наименование:Кольцо круглого сечения 23,6х3,55

Каталожный номер:12B0355

Комплект:3

Примечание:

№ на схеме:9

Наименование:Гидромотор поворота платформы и редуктор

Каталожный номер:11C0109

Комплект:1

Примечание:

№ на схеме:10

Наименование:Фитинг 35

Каталожный номер:00A0009

Комплект:1

Примечание:

№ на схеме:11

Наименование:Кольцо круглого сечения 23,6х1,8

Каталожный номер:12B0224

Комплект:2

Примечание:

№ на схеме:12

Наименование:Рукав

Каталожный номер:07C0327

Комплект:1

Примечание:

№ на схеме:13

Наименование:Фитинг 35

Каталожный номер:00A0010

Комплект:1

Примечание:

№ на схеме:14

Наименование:Кольцо круглого сечения 28х3,55

Каталожный номер:12B0013

Комплект:1

Примечание:
