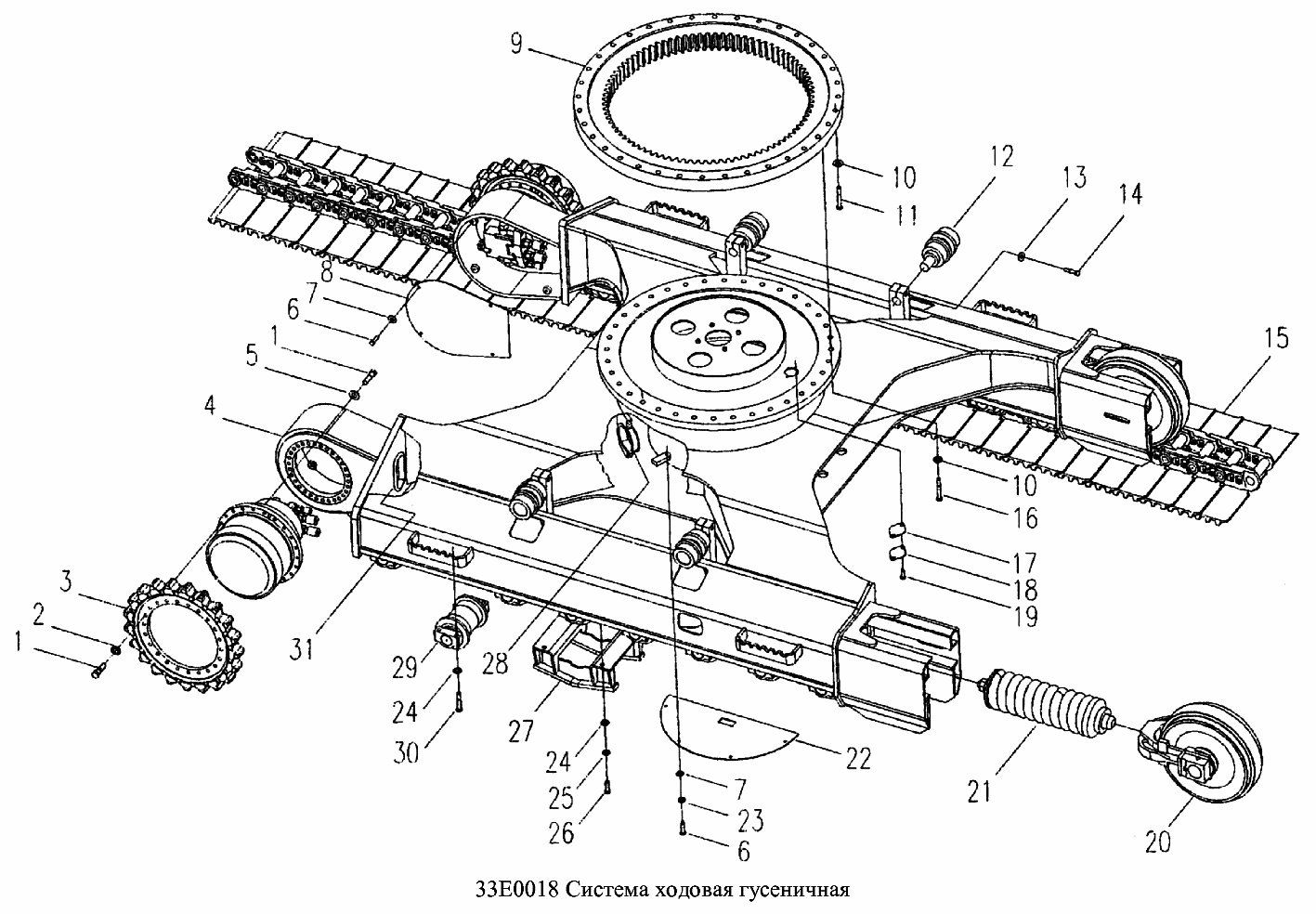

Система ходовая гусеничная

← Центральное соединение Гусеница в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт М16х60-10.9-Zn.D

Каталожный номер:01B0355

Комплект:104

Примечание:

№ на схеме:2

Наименование:Шайба 16

Каталожный номер:06B0015

Комплект:44

Примечание:

№ на схеме:3

Наименование:Звездочка

Каталожный номер:46A0006

Комплект:2

Примечание:

№ на схеме:4

Наименование:Рама ходовой

Каталожный номер:30D0143

Комплект:1

Примечание:

№ на схеме:5

Наименование:Шайба 16

Каталожный номер:06B0221

Комплект:60

Примечание:

№ на схеме:6

Наименование:Болт М12х25-8.8-Zn.D

Каталожный номер:00B0011

Комплект:16

Примечание:

№ на схеме:7

Наименование:Шайба 12-140HV-Zn.D

Каталожный номер:06B0059

Комплект:16

Примечание:

№ на схеме:8

Наименование:Крышка

Каталожный номер:11A0622

Комплект:2

Примечание:

№ на схеме:9

Наименование:Опора качающаяся

Каталожный номер:26B0001

Комплект:1

Примечание:

№ на схеме:10

Наименование:Шайба 22

Каталожный номер:06B0220

Комплект:36

Примечание:

№ на схеме:11

Наименование:Болт М2х70-10.9-Zn.D

Каталожный номер:01B0023

Комплект:36

Примечание:

№ на схеме:12

Наименование:Каток поддерживающий

Каталожный номер:51C0098

Комплект:4

Примечание:

№ на схеме:13

Наименование:Шайба 24

Каталожный номер:06B0226

Комплект:4

Примечание:

№ на схеме:14

Наименование:Болт М24х90-10.9-Zn.D

Каталожный номер:01B0186

Комплект:4

Примечание:

№ на схеме:15

Наименование:Гусеница в сборе

Каталожный номер:25C0034

Комплект:2

Примечание:

№ на схеме:16

Наименование:Болт

Каталожный номер:01B0177

Комплект:36

Примечание:

№ на схеме:17

Наименование:Шайба

Каталожный номер:82A0024

Комплект:1

Примечание:

№ на схеме:18

Наименование:Крышка

Каталожный номер:12A0020

Комплект:1

Примечание:

№ на схеме:19

Наименование:Болт М10х16-8.8-Zn.D

Каталожный номер:00B0056

Комплект:2

Примечание:

№ на схеме:20

Наименование:Звездочка направляющая в сборе

Каталожный номер:51C0089

Комплект:2

Примечание:

№ на схеме:21

Наименование:Устройство натяжное

Каталожный номер:44C0054

Комплект:2

Примечание:

№ на схеме:22

Наименование:Пластина нижняя

Каталожный номер:11A0194

Комплект:2

Примечание:

№ на схеме:23

Наименование:Шайба 12

Каталожный номер:06B0008

Комплект:8

Примечание:

№ на схеме:24

Наименование:Шайба 18

Каталожный номер:06B0223

Комплект:72

Примечание:

№ на схеме:25

Наименование:Шайба 18

Каталожный номер:06B0014

Комплект:8

Примечание:

№ на схеме:26

Наименование:Болт М18х45-8.8-Zn.D

Каталожный номер:00B0183

Комплект:8

Примечание:

№ на схеме:27

Наименование:Крышка защитная

Каталожный номер:48D0025

Комплект:2

Примечание:

№ на схеме:28

Наименование:Крышка резиновая

Каталожный номер:83A0037

Комплект:2

Примечание:

№ на схеме:29

Наименование:Каток опорный

Каталожный номер:51C0088

Комплект:16

Примечание:

№ на схеме:30

Наименование:Болт М18х90-8.8-Zn.D

Каталожный номер:01B0020

Комплект:64

Примечание:

№ на схеме:31

Наименование:Крышка резиновая

Каталожный номер:84A0216

Комплект:2

Примечание:
