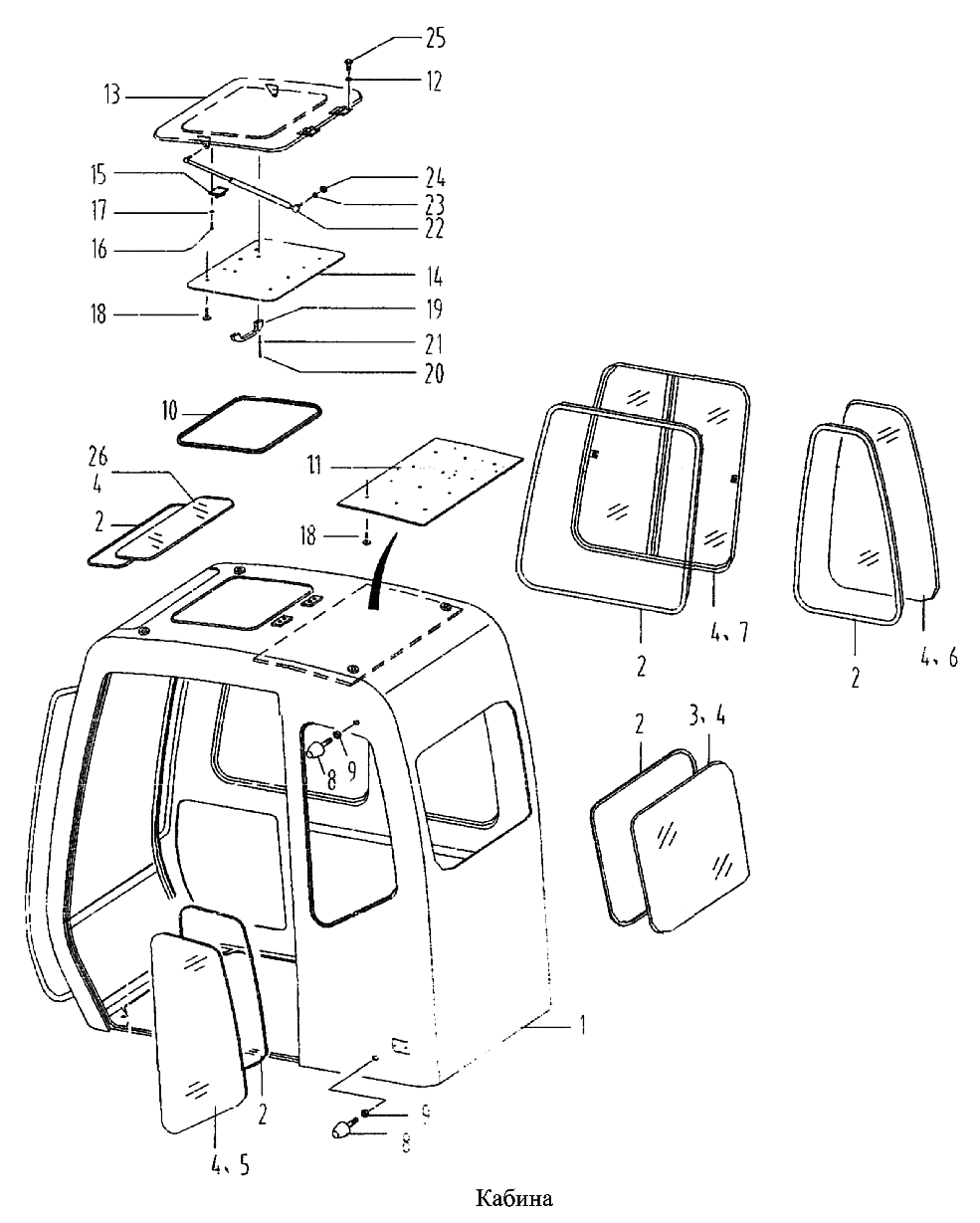

Кабина

← Система впускная Кабина →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Каркас кабины

Каталожный номер:23D0283

Комплект:1

Примечание:

№ на схеме:2

Наименование:Прокладка

Каталожный номер:84A0123

Комплект:5

Примечание:

№ на схеме:3

Наименование:Стекло заднее

Каталожный номер:87A0075

Комплект:1

Примечание:

№ на схеме:4

Наименование:Клей

Каталожный номер:42B0005

Комплект:5

Примечание:

№ на схеме:5

Наименование:Стекло левое

Каталожный номер:87A0076

Комплект:1

Примечание:

№ на схеме:6

Наименование:Стекло правое

Каталожный номер:87A0077

Комплект:1

Примечание:

№ на схеме:7

Наименование:Дверь в сборе

Каталожный номер:47C0125

Комплект:1

Примечание:

№ на схеме:8

Наименование:Прокладка буферная

Каталожный номер:35C0016

Комплект:2

Примечание:

№ на схеме:9

Наименование:Гайка M10-8-Zn.D

Каталожный номер:03B0053

Комплект:2

Примечание:

№ на схеме:10

Наименование:Уплотнение

Каталожный номер:84A0222

Комплект:1

Примечание:

№ на схеме:11

Наименование:Пластина

Каталожный номер:85A0185

Комплект:1

Примечание:

№ на схеме:12

Наименование:Шайба 10

Каталожный номер:06B0002

Комплект:4

Примечание:

№ на схеме:13

Наименование:Крышка верхнего люка

Каталожный номер:23D0269

Комплект:1

Примечание:

№ на схеме:14

Наименование:Панель звукопоглощающая

Каталожный номер:85A0186

Комплект:1

Примечание:

№ на схеме:15

Наименование:Фиксатор

Каталожный номер:38C0052

Комплект:2

Примечание:

№ на схеме:16

Наименование:Винт M5х12-4,8-Zn.D

Каталожный номер:04B0221

Комплект:8

Примечание:

№ на схеме:17

Наименование:Шайба 5

Каталожный номер:06B0017

Комплект:8

Примечание:

№ на схеме:18

Наименование:Заклепка

Каталожный номер:40B0012

Комплект:20

Примечание:

№ на схеме:19

Наименование:Поручень

Каталожный номер:85A0060

Комплект:1

Примечание:

№ на схеме:20

Наименование:Винт M6х20-4,8-Zn.D

Каталожный номер:04B0005

Комплект:2

Примечание:

№ на схеме:21

Наименование:Шайба 6-100HV

Каталожный номер:06B0180

Комплект:2

Примечание:

№ на схеме:22

Наименование:Пневмопружина

Каталожный номер:24C0047

Комплект:2

Примечание:

№ на схеме:23

Наименование:Шайба 8

Каталожный номер:06B0006

Комплект:4

Примечание:

№ на схеме:24

Наименование:Гайка M8-8-Zn.D

Каталожный номер:03B0021

Комплект:4

Примечание:

№ на схеме:25

Наименование:Болт M10х30-8,8-Zn.D

Каталожный номер:00B0019

Комплект:4

Примечание:

№ на схеме:26

Наименование:Стекло переднее верхнее

Каталожный номер:87A0078

Комплект:1

Примечание:
