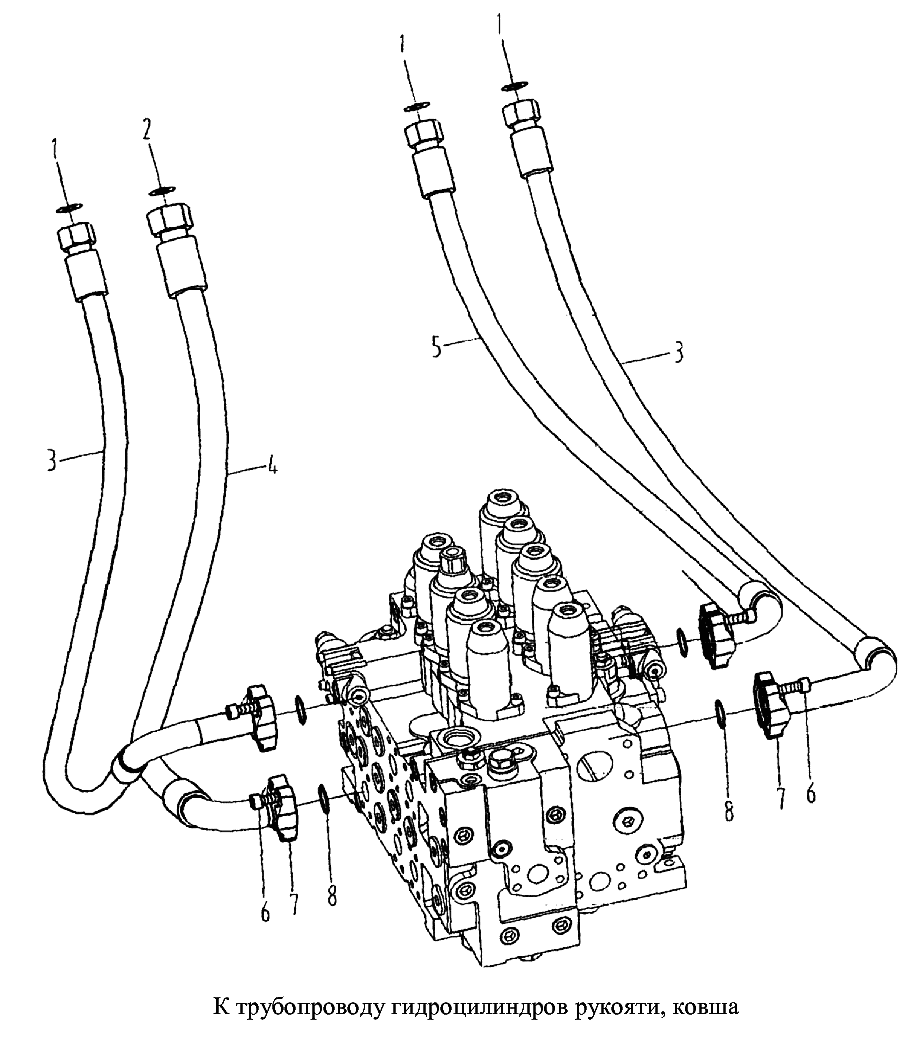

К трубопроводу гидроцилиндров рукояти, ковша

← К трубопроводу гидроцилиндров стрелы Трубопровод обратный основной →

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Кольцо круглого сечения 20,35х1,78

Каталожный номер:12B0438

Комплект:4

Примечание:

№ на схеме:2

Наименование:Кольцо круглого сечения 23,6х1,8

Каталожный номер:12B0224

Комплект:1

Примечание:

№ на схеме:3

Наименование:Рукав

Каталожный номер:06C0916

Комплект:2

Примечание:

№ на схеме:4

Наименование:Рукав

Каталожный номер:07C0329

Комплект:1

Примечание:

№ на схеме:5

Наименование:Рукав

Каталожный номер:06C0623

Комплект:1

Примечание:

№ на схеме:6

Наименование:Винт M10х30-10,9-Zn.D

Каталожный номер:04B0186

Комплект:16

Примечание:

№ на схеме:7

Наименование:Пластина фланцевая

Каталожный номер:04A0250

Комплект:4

Примечание:

№ на схеме:8

Наименование:Кольцо круглого сечения 32,92х3,53

Каталожный номер:12B0445

Комплект:4

Примечание:
