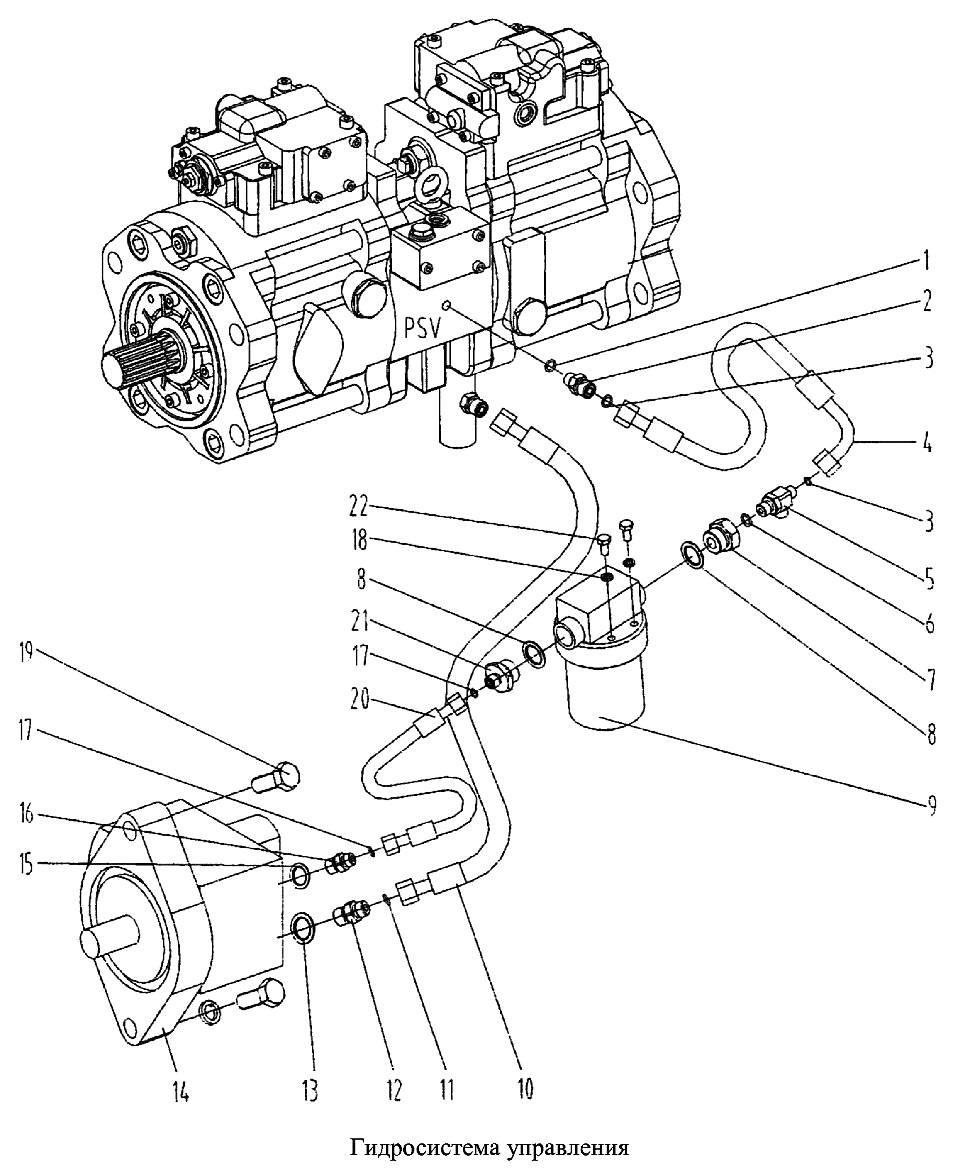

Гидросистема управления

← Бак гидравлический Гидросистема управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Кольцо круглого сечения 16х2.4

Каталожный номер:12B0261

Комплект:1

Примечание:

№ на схеме:2

Наименование:Фитинг

Каталожный номер:00A0016

Комплект:1

Примечание:

№ на схеме:3

Наименование:Кольцо круглого сечения 9х1.8

Каталожный номер:12B0248

Комплект:2

Примечание:

№ на схеме:4

Наименование:Рукав

Каталожный номер:05C0019

Комплект:1

Примечание:

№ на схеме:5

Наименование:Фитинг

Каталожный номер:32C0002

Комплект:1

Примечание:

№ на схеме:6

Наименование:Кольцо круглого сечения 20х2.4

Каталожный номер:12B0229

Комплект:1

Примечание:

№ на схеме:7

Наименование:Фитинг

Каталожный номер:00A0025

Комплект:1

Примечание:

№ на схеме:8

Наименование:Шайба 33

Каталожный номер:06B0054

Комплект:2

Примечание:

№ на схеме:9

Наименование:Фильтр

Каталожный номер:53C0017

Комплект:1

Примечание:

№ на схеме:10

Наименование:Рукав

Каталожный номер:05C0043

Комплект:1

Примечание:

№ на схеме:11

Наименование:Кольцо круглого сечения 19х1.8

Каталожный номер:12B0021

Комплект:1

Примечание:

№ на схеме:12

Наименование:Фитинг

Каталожный номер:00A0234

Комплект:1

Примечание:

№ на схеме:13

Наименование:Шайба 27

Каталожный номер:06B0055

Комплект:1

Примечание:

№ на схеме:14

Наименование:Насос шестеренчатый

Каталожный номер:11C0034

Комплект:1

Примечание:

№ на схеме:15

Наименование:Шайба 22

Каталожный номер:06B0053

Комплект:1

Примечание:

№ на схеме:16

Наименование:Фитинг

Каталожный номер:00A0564

Комплект:1

Примечание:

№ на схеме:17

Наименование:Кольцо круглого сечения 10.6х1.8

Каталожный номер:12B0054

Комплект:2

Примечание:

№ на схеме:18

Наименование:Шайба 10

Каталожный номер:06B0002

Комплект:4

Примечание:

№ на схеме:19

Наименование:Болт М10х35-12.9-Zn.D

Каталожный номер:04B0013

Комплект:2

Примечание:

№ на схеме:20

Наименование:Рукав

Каталожный номер:05C0021

Комплект:1

Примечание:

№ на схеме:21

Наименование:Фитинг

Каталожный номер:00A0026

Комплект:1

Примечание:

№ на схеме:22

Наименование:Болт М10х20-8.8-Zn.D

Каталожный номер:00B0005

Комплект:2

Примечание:
