Трубопровод управления гидравлическим молотом

← Трубопровод рамы гидравлического молота Трубопровод управления быстрой сцепкой →

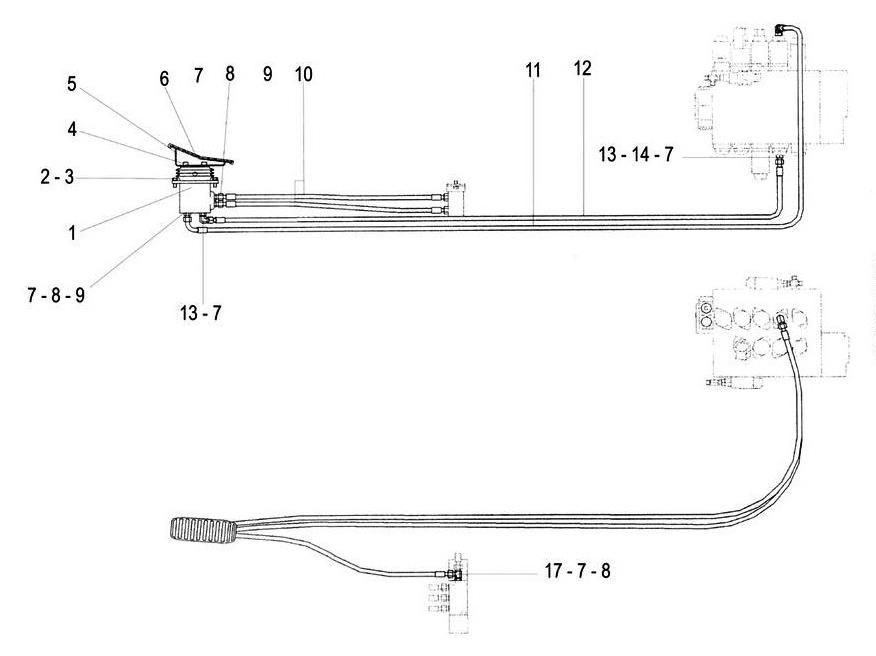

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Гидрораспределитель с ножным управлением

Каталожный номер:12C0226

Комплект:1

Примечание:

№ на схеме:2

Наименование:Болт М10x25-8.8-Zn.D

Каталожный номер:00B0012

Комплект:2

Примечание:

№ на схеме:3

Наименование:Шайба 12

Каталожный номер:06B0002

Комплект:2

Примечание:

№ на схеме:4

Наименование:Винт М10x20-10.9-Zn.D

Каталожный номер:04B0021

Комплект:2

Примечание:

№ на схеме:5

Наименование:Педаль

Каталожный номер:00D0901

Комплект:1

Примечание:

№ на схеме:6

Наименование:Оболочка резиновая

Каталожный номер:84A0365

Комплект:1

Примечание:

№ на схеме:7

Наименование:Кольцо круглого сечения 9.25x1.78

Каталожный номер:12B0434

Комплект:8

Примечание:

№ на схеме:8

Наименование:Кольцо круглого сечения 10.8x2.4

Каталожный номер:12B0428

Комплект:6

Примечание:

№ на схеме:9

Наименование:Штуцер

Каталожный номер:00A0727

Комплект:3

Примечание:

№ на схеме:10

Наименование:Рукав

Каталожный номер:05C0253

Комплект:2

Примечание:

№ на схеме:11

Наименование:Рукав

Каталожный номер:05C0249

Комплект:1

Примечание:

№ на схеме:12

Наименование:Рукав

Каталожный номер:05C0248

Комплект:1

Примечание:

№ на схеме:13

Наименование:Штуцер

Каталожный номер:00A0734

Комплект:1

Примечание:

№ на схеме:14

Наименование:Кольцо круглого сечения 13.8x2.4

Каталожный номер:12B0429

Комплект:2

Примечание:

№ на схеме:15

Наименование:Штуцер

Каталожный номер:31C0072

Комплект:1

Примечание:

№ на схеме:16

Наименование:Штуцер

Каталожный номер:31C0071

Комплект:1

Примечание:

№ на схеме:17

Наименование:Штуцер

Каталожный номер:32C0063

Комплект:2

Примечание:
