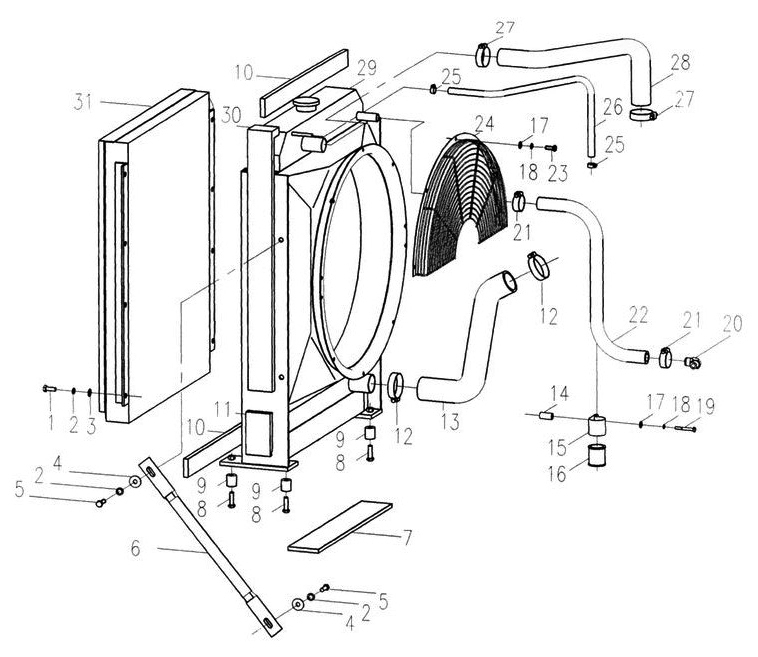

Система охлаждения

← Топливная система Воздушная система →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт М12х30-8.8-Zn.D

Каталожный номер:00B0017

Комплект:4

Примечание:

№ на схеме:2

Наименование:Шайба 12

Каталожный номер:06B0008

Комплект:6

Примечание:

№ на схеме:3

Наименование:Шайба M12-140HV-Zn.D

Каталожный номер:06B0007

Комплект:4

Примечание:

№ на схеме:4

Наименование:Шайба M12-140HV-Zn.D

Каталожный номер:06B0059

Комплект:2

Примечание:

№ на схеме:5

Наименование:Болт М12х35-8.8-Zn.D

Каталожный номер:00B0035

Комплект:2

Примечание:

№ на схеме:6

Наименование:Опора

Каталожный номер:22C0052

Комплект:1

Примечание:

№ на схеме:7

Наименование:Губка

Каталожный номер:85А0184

Комплект:1

Примечание:

№ на схеме:8

Наименование:Болт М12х70-8.8-Zn.D

Каталожный номер:00B0033

Комплект:4

Примечание:

№ на схеме:9

Наименование:Проставка

Каталожный номер:34A0317

Комплект:4

Примечание:

№ на схеме:10

Наименование:Губка

Каталожный номер:85А0183

Комплект:2

Примечание:

№ на схеме:11

Наименование:Губка

Каталожный номер:85A0187

Комплект:1

Примечание:

№ на схеме:12

Наименование:Хомут Ø51-Ø76

Каталожный номер:09C0028

Комплект:2

Примечание:

№ на схеме:13

Наименование:Шланг

Каталожный номер:32A0223

Комплект:1

Примечание:

№ на схеме:14

Наименование:Проставка

Каталожный номер:34A0311

Комплект:1

Примечание:

№ на схеме:15

Наименование:Хомут

Каталожный номер:20A1864

Комплект:1

Примечание:

№ на схеме:16

Наименование:Кольцо защитное

Каталожный номер:83А0193

Комплект:1

Примечание:

№ на схеме:17

Наименование:Шайба 8-140HV-Zn.D

Каталожный номер:06B0005

Комплект:5

Примечание:

№ на схеме:18

Наименование:Шайба 8

Каталожный номер:06B0006

Комплект:5

Примечание:

№ на схеме:19

Наименование:Болт М8х60-8.8-Zn.D

Каталожный номер:01B0286

Комплект:1

Примечание:

№ на схеме:20

Наименование:Штуцер

Каталожный номер:01A0128

Комплект:1

Примечание:

№ на схеме:21

Наименование:Хомут Ø20-Ø39

Каталожный номер:09C0027

Комплект:2

Примечание:

№ на схеме:22

Наименование:Шланг

Каталожный номер:32A0138

Комплект:1

Примечание:

№ на схеме:23

Наименование:Болт М8х20-8.8-Zn.D

Каталожный номер:00B0075

Комплект:4

Примечание:

№ на схеме:24

Наименование:Крышка защитная

Каталожный номер:45D0108

Комплект:1

Примечание:

№ на схеме:25

Наименование:Хомут Ø11-Ø19

Каталожный номер:09C0026

Комплект:2

Примечание:

№ на схеме:26

Наименование:Шланг

Каталожный номер:32A0023

Комплект:1

Примечание:

№ на схеме:27

Наименование:Хомут Ø40-Ø64

Каталожный номер:09C0029

Комплект:2

Примечание:

№ на схеме:28

Наименование:Шланг

Каталожный номер:32A0139

Комплект:1

Примечание:

№ на схеме:29

Наименование:Радиатор водяной

Каталожный номер:20C0209

Комплект:1

Примечание:

№ на схеме:30

Наименование:Губка

Каталожный номер:85А0188

Комплект:1

Примечание:

№ на схеме:31

Наименование:Радиатор масляный

Каталожный номер:20C0210

Комплект:1

Примечание:
