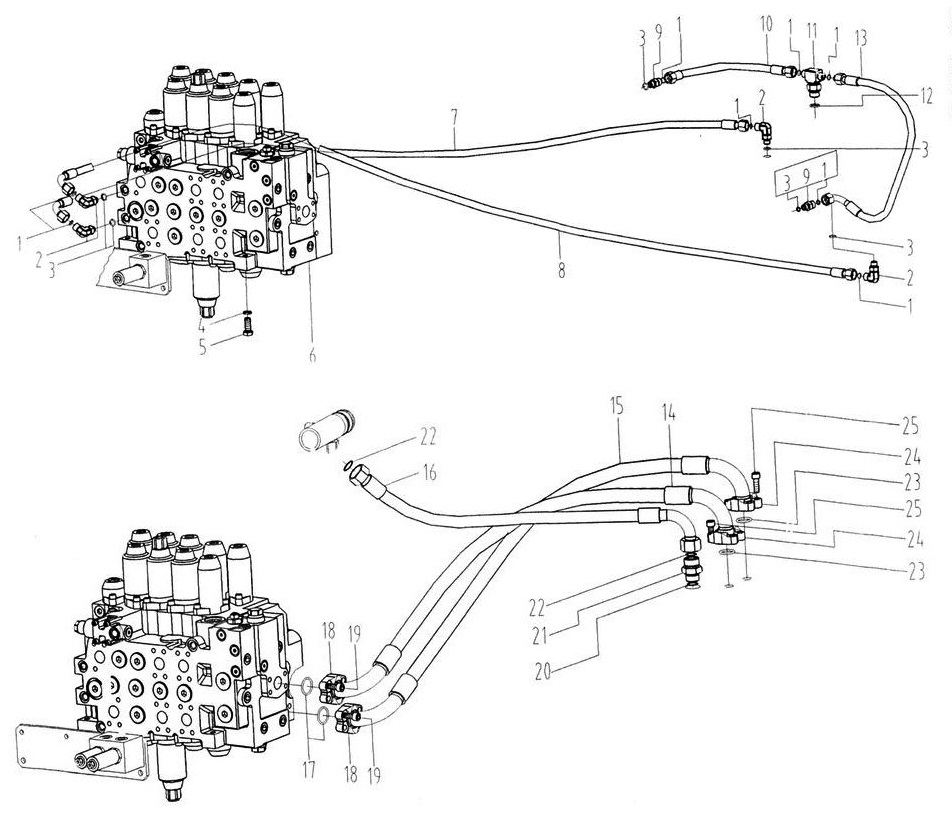

Напорная линия

← Всасывающая линия Трубопровод к ходовой части и поворотной платформе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Кольцо круглого сечения 9.25x1.78

Каталожный номер:12B0434

Комплект:12

Примечание:

№ на схеме:2

Наименование:Штуцер

Каталожный номер:31C0071

Комплект:5

Примечание:

№ на схеме:3

Наименование:Кольцо круглого сечения 10.8x2.4

Каталожный номер:12B0428

Комплект:9

Примечание:

№ на схеме:4

Наименование:Шайба 12

Каталожный номер:06B0008

Комплект:4

Примечание:

№ на схеме:5

Наименование:Болт М12x30-10.9-Zn.D

Каталожный номер:00B0238

Комплект:4

Примечание:

№ на схеме:6

Наименование:Гидрораспределитель главный

Каталожный номер:12C0201

Комплект:1

Примечание:

№ на схеме:7

Наименование:Рукав

Каталожный номер:05C0317

Комплект:1

Примечание:

№ на схеме:8

Наименование:Рукав

Каталожный номер:05C0318

Комплект:1

Примечание:

№ на схеме:9

Наименование:Штуцер

Каталожный номер:00A0727

Комплект:3

Примечание:

№ на схеме:10

Наименование:Рукав

Каталожный номер:05C0254

Комплект:1

Примечание:

№ на схеме:11

Наименование:Штуцер

Каталожный номер:32C0066

Комплект:1

Примечание:

№ на схеме:12

Наименование:Кольцо круглого сечения 17.8x2.4

Каталожный номер:12B0430

Комплект:1

Примечание:

№ на схеме:13

Наименование:Рукав

Каталожный номер:05C0239

Комплект:1

Примечание:

№ на схеме:14

Наименование:Рукав

Каталожный номер:06C0637

Комплект:1

Примечание:

№ на схеме:15

Наименование:Рукав

Каталожный номер:06C0638

Комплект:1

Примечание:

№ на схеме:16

Наименование:Рукав

Каталожный номер:06C0621

Комплект:1

Примечание:

№ на схеме:17

Наименование:Кольцо круглого сечения 32.92x3.53

Каталожный номер:12B0445

Комплект:3

Примечание:

№ на схеме:18

Наименование:Хомут

Каталожный номер:04A0250

Комплект:2

Примечание:

№ на схеме:19

Наименование:Винт 10x30-10.9-Zn.D

Каталожный номер:04B0186

Комплект:8

Примечание:

№ на схеме:20

Наименование:Кольцо круглого сечения 23.7x3.5

Каталожный номер:12B0431

Комплект:1

Примечание:

№ на схеме:21

Наименование:Штуцер

Каталожный номер:00A0726

Комплект:12

Примечание:

№ на схеме:22

Наименование:Кольцо круглого сечения 20.35x1.78

Каталожный номер:12B0438

Комплект:2

Примечание:

№ на схеме:23

Наименование:Кольцо круглого селения 24.99x3.53

Каталожный номер:12B0444

Комплект:2

Примечание:

№ на схеме:24

Наименование:Хомут

Каталожный номер:04A0252

Комплект:2

Примечание:

№ на схеме:25

Наименование:Винт 10x35-10.9-Zn.D

Каталожный номер:00B0084

Комплект:8

Примечание:
