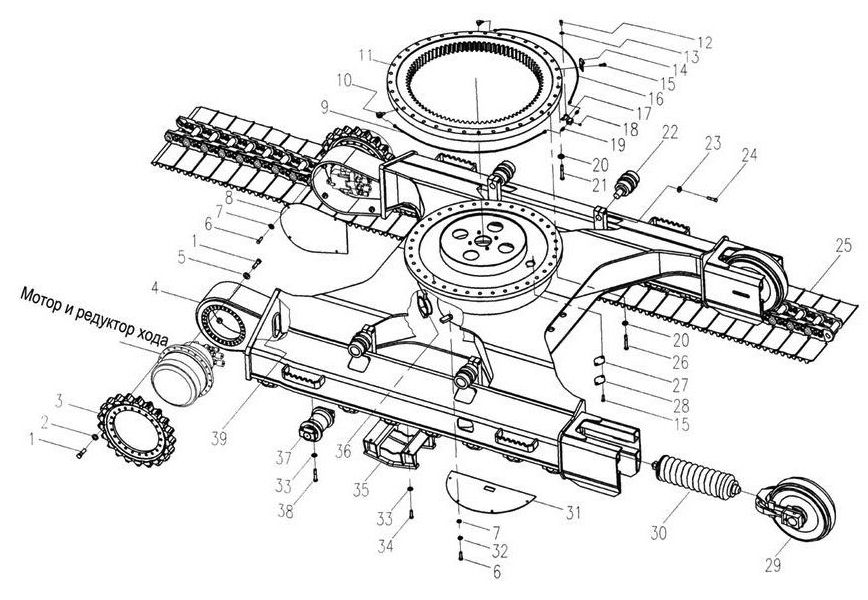

Ходовая часть

← Поворотная рама в сборе Гусеничная лента в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт М16x60-10.9-Zn.D

Каталожный номер:01B0355

Комплект:104

Примечание:

№ на схеме:2

Наименование:Шайба 16

Каталожный номер:06B0245

Комплект:44

Примечание:

№ на схеме:3

Наименование:Звездочка

Каталожный номер:46A0016

Комплект:2

Примечание:

№ на схеме:4

Наименование:Рама

Каталожный номер:00D0912

Комплект:1

Примечание:

№ на схеме:5

Наименование:Шайба 16

Каталожный номер:06B0221

Комплект:60

Примечание:

№ на схеме:6

Наименование:Болт

Каталожный номер:00B0011

Комплект:16

Примечание:

№ на схеме:7

Наименование:Шайба 12-140HV-Zn.D

Каталожный номер:06B0059

Комплект:16

Примечание:

№ на схеме:8

Наименование:Крышка

Каталожный номер:11A0976

Комплект:2

Примечание:

№ на схеме:9

Наименование:Трубка

Каталожный номер:00C0238

Комплект:1

Примечание:

№ на схеме:10

Наименование:Штуцер

Каталожный номер:01A0134

Комплект:2

Примечание:

№ на схеме:11

Наименование:Подшипник

Каталожный номер:26B0010

Комплект:1

Примечание:

№ на схеме:12

Наименование:Болт М10x20-8.8-Zn.D

Каталожный номер:00B0005

Комплект:2

Примечание:

№ на схеме:13

Наименование:Шайба 10-140HV-Zn.D

Каталожный номер:06B0001

Комплект:2

Примечание:

№ на схеме:14

Наименование:Зажим

Каталожный номер:20A1860

Комплект:2

Примечание:

№ на схеме:15

Наименование:Болт М10x16-8.8-Zn.D

Каталожный номер:00B0056

Комплект:4

Примечание:

№ на схеме:16

Наименование:Трубка

Каталожный номер:00C0237

Комплект:1

Примечание:

№ на схеме:17

Наименование:Штуцер

Каталожный номер:15D0217

Комплект:1

Примечание:

№ на схеме:18

Наименование:Пресс-масленка M10x1

Каталожный номер:10B0014

Комплект:1

Примечание:

№ на схеме:19

Наименование:Штуцер

Каталожный номер:00A0204

Комплект:2

Примечание:

№ на схеме:20

Наименование:Шайба 22

Каталожный номер:06B0220

Комплект:72

Примечание:

№ на схеме:21

Наименование:Болт М22x100-10.9-Zn.D

Каталожный номер:01B0382

Комплект:36

Примечание:

№ на схеме:22

Наименование:Каток

Каталожный номер:51C0035

Комплект:4

Примечание:

№ на схеме:23

Наименование:Шайба 24

Каталожный номер:06B0226

Комплект:4

Примечание:

№ на схеме:24

Наименование:Болт M24x90-10.9-Zn.D

Каталожный номер:01B0186

Комплект:4

Примечание:

№ на схеме:25

Наименование:Гусеница в сборе

Каталожный номер:25C0043

Комплект:2

Примечание:

№ на схеме:26

Наименование:Болт М22x80-10.9-Zn.D

Каталожный номер:01B0195

Комплект:36

Примечание:

№ на схеме:27

Наименование:Шайба

Каталожный номер:82A0196

Комплект:1

Примечание:

№ на схеме:28

Наименование:Крышка

Каталожный номер:12A0520

Комплект:1

Примечание:

№ на схеме:29

Наименование:Колесо натяжное в сборе

Каталожный номер:51C0113

Комплект:2

Примечание:

№ на схеме:30

Наименование:Механизм натяжения

Каталожный номер:44C0090

Комплект:2

Примечание:

№ на схеме:31

Наименование:Крышка

Каталожный номер:11A0194

Комплект:2

Примечание:

№ на схеме:32

Наименование:Шайба 12

Каталожный номер:06B0008

Комплект:8

Примечание:

№ на схеме:33

Наименование:Шайба 18

Каталожный номер:06B0223

Комплект:72

Примечание:

№ на схеме:34

Наименование:Болт М18x45-8.8-Zn.D

Каталожный номер:00B0183

Комплект:8

Примечание:

№ на схеме:35

Наименование:Крышка защитная

Каталожный номер:48D0025

Комплект:2

Примечание:

№ на схеме:36

Наименование:Крышка защитная резиновая

Каталожный номер:84A0037

Комплект:2

Примечание:

№ на схеме:37

Наименование:Каток опорный

Каталожный номер:51C0112

Комплект:16

Примечание:

№ на схеме:38

Наименование:Болт М18x90-8.8-Zn.D

Каталожный номер:01B0020

Комплект:64

Примечание:

№ на схеме:39

Наименование:Крышка защитная резиновая

Каталожный номер:84A0216

Комплект:2

Примечание:
