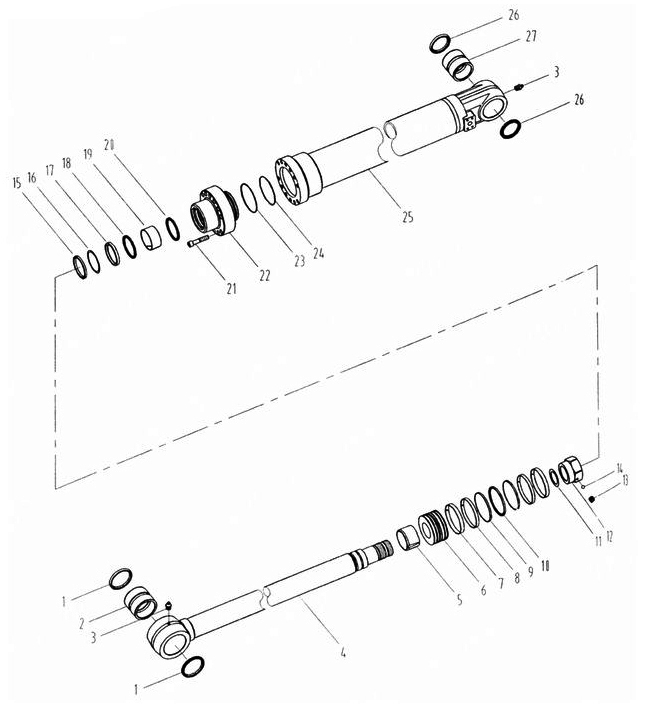

Гидроцилиндр ковша

← Гидроцилиндр рукояти ковша Гидравлический трубопровод ходовой части →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Кольцо уплотнительное

Каталожный номер:13B0241

Комплект:2

Примечание:

№ на схеме:2

Наименование:Втулка

Каталожный номер:55A0731

Комплект:1

Примечание:

№ на схеме:3

Наименование:Пресс-масленка М10x1

Каталожный номер:10B0014

Комплект:2

Примечание:

№ на схеме:4

Наименование:Шток поршня

Каталожный номер:61A0301

Комплект:1

Примечание:

№ на схеме:5

Наименование:Кольцо демпферное

Каталожный номер:55A0736

Комплект:1

Примечание:

№ на схеме:6

Наименование:Поршень

Каталожный номер:50A0084

Комплект:1

Примечание:

№ на схеме:7

Наименование:Кольцо уплотнительное

Каталожный номер:85A0239

Комплект:2

Примечание:

№ на схеме:8

Наименование:Кольцо уплотнительное

Каталожный номер:85A0240

Комплект:2

Примечание:

№ на схеме:9

Наименование:Кольцо упорное

Каталожный номер:07B0089

Комплект:2

Примечание:

№ на схеме:10

Наименование:Кольцо уплотнительное

Каталожный номер:34C0228

Комплект:1

Примечание:

№ на схеме:11

Наименование:Прокладка

Каталожный номер:57A0239

Комплект:

Примечание:

№ на схеме:12

Наименование:Гайка

Каталожный номер:03B0466

Комплект:1

Примечание:

№ на схеме:13

Наименование:Винт

Каталожный номер:04B0284

Комплект:1

Примечание:

№ на схеме:14

Наименование:Шарик

Каталожный номер:20B0046

Комплект:1

Примечание:

№ на схеме:15

Наименование:Кольцо пылезащитное

Каталожный номер:13B0242

Комплект:1

Примечание:

№ на схеме:16

Наименование:Кольцо упорное

Каталожный номер:07B0090

Комплект:1

Примечание:

№ на схеме:17

Наименование:Кольцо U-образного сечения

Каталожный номер:13B0243

Комплект:1

Примечание:

№ на схеме:18

Наименование:Кольцо уплотнительное

Каталожный номер:80A0173

Комплект:1

Примечание:

№ на схеме:19

Наименование:Кольцо уплотнительное

Каталожный номер:85A0241

Комплект:1

Примечание:

№ на схеме:20

Наименование:Кольцо уплотнительное

Каталожный номер:80A0174

Комплект:1

Примечание:

№ на схеме:21

Наименование:Болт М18x80

Каталожный номер:04B0026

Комплект:12

Примечание:

№ на схеме:22

Наименование:Крышка гидроцилиндра

Каталожный номер:53A0285

Комплект:1

Примечание:

№ на схеме:23

Наименование:Кольцо упорное

Каталожный номер:07B0091

Комплект:1

Примечание:

№ на схеме:24

Наименование:Кольцо круглого сечения

Каталожный номер:12B0507

Комплект:1

Примечание:

№ на схеме:25

Наименование:Корпус гидроцилиндра

Каталожный номер:13D0159

Комплект:1

Примечание:

№ на схеме:26

Наименование:Кольцо уплотнительное

Каталожный номер:13B0246

Комплект:2

Примечание:

№ на схеме:27

Наименование:Втулка

Каталожный номер:55A0726

Комплект:1

Примечание:
