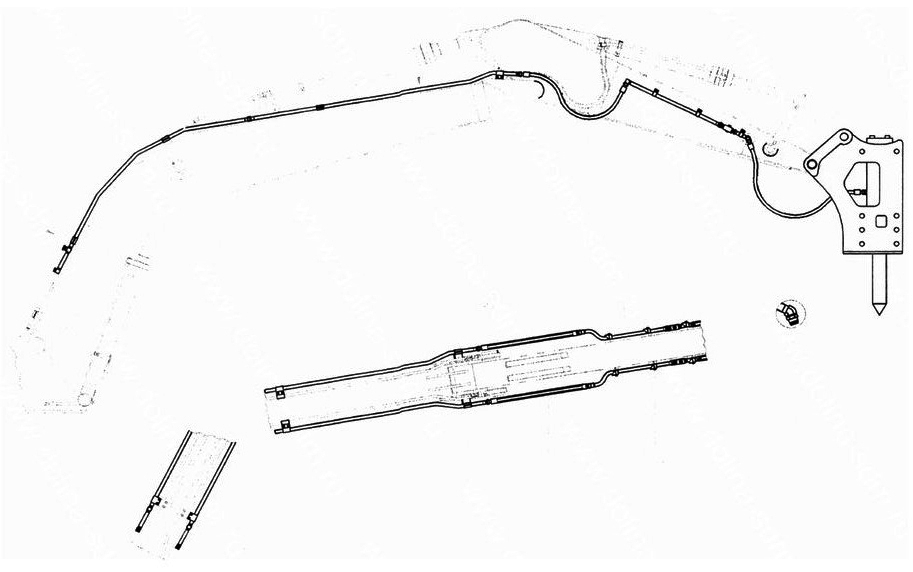

Гидравлический молот и трубопровод

← Центральное соединение Трубопровод рамы гидравлического молота →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Молот гидравлический

Каталожный номер:44C0086

Комплект:1

Примечание:

№ на схеме:2

Наименование:Трубка

Каталожный номер:10D1024

Комплект:2

Примечание:

№ на схеме:3

Наименование:Кран запорный

Каталожный номер:12C0211

Комплект:2

Примечание:

№ на схеме:4

Наименование:Штуцер

Каталожный номер:00A0895

Комплект:2

Примечание:

№ на схеме:5

Наименование:Кольцо круглого сечения 23.52x3.53

Каталожный номер:12B0440

Комплект:10

Примечание:

№ на схеме:6

Наименование:Трубка

Каталожный номер:10D1018

Комплект:1

Примечание:

№ на схеме:7

Наименование:Пробка

Каталожный номер:05A0088

Комплект:2

Примечание:

№ на схеме:8

Наименование:Хомут

Каталожный номер:22A0585

Комплект:12

Примечание:

№ на схеме:9

Наименование:Винт M12x30-10.9-Zn.D

Каталожный номер:00B0238

Комплект:12

Примечание:

№ на схеме:10

Наименование:Шайба

Каталожный номер:06B0008

Комплект:22

Примечание:

№ на схеме:11

Наименование:Трубка

Каталожный номер:10D1020

Комплект:2

Примечание:

№ на схеме:12

Наименование:Хомут

Каталожный номер:22A0494

Комплект:2

Примечание:

№ на схеме:13

Наименование:Трубка

Каталожный номер:10D1019

Комплект:1

Примечание:

№ на схеме:14

Наименование:Прокладка

Каталожный номер:16A1264

Комплект:2

Примечание:

№ на схеме:15

Наименование:Винт M12x110-8.8-Zn.D

Каталожный номер:01B0217

Комплект:4

Примечание:

№ на схеме:16

Наименование:Рукав

Каталожный номер:07C0358

Комплект:2

Примечание:

№ на схеме:17

Наименование:Хомут

Каталожный номер:72A0248

Комплект:6

Примечание:

№ на схеме:18

Наименование:Винт M12x65-8.8-Zn.D

Каталожный номер:01B0102

Комплект:6

Примечание:

№ на схеме:19

Наименование:Пробка

Каталожный номер:44C0083

Комплект:2

Примечание:

№ на схеме:20

Наименование:Трубка

Каталожный номер:10D1019

Комплект:1

Примечание:

№ на схеме:21

Наименование:Трубка

Каталожный номер:10D1022

Комплект:1

Примечание:
