Электронная система 19

← Электронная система 18 Предупредительные знаки и таблички 1 →

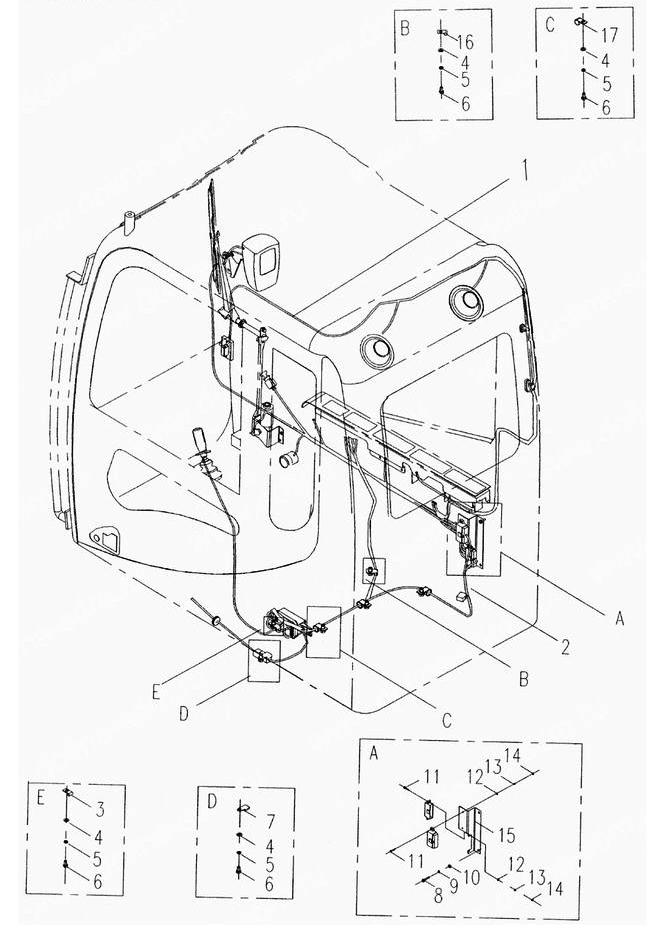

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Жгут проводов оборудования кабины

Каталожный номер:08C0931

Комплект:1

Примечание:

№ на схеме:2

Наименование:Жгут проводов рамы пола

Каталожный номер:08C0896

Комплект:1

Примечание:

№ на схеме:3

Наименование:Хомут

Каталожный номер:20A1853

Комплект:1

Примечание:

№ на схеме:4

Наименование:Болт М10x20-8.8-Zn.D

Каталожный номер:00B0005

Комплект:6

Примечание:

№ на схеме:5

Наименование:Шайба 10

Каталожный номер:06B0002

Комплект:6

Примечание:

№ на схеме:6

Наименование:Шайба 10-140HV-Zn.D

Каталожный номер:06B0001

Комплект:6

Примечание:

№ на схеме:7

Наименование:Пластина монтажная

Каталожный номер:20A2807

Комплект:1

Примечание:

№ на схеме:8

Наименование:Винт М6x20-4.8-Zn.D

Каталожный номер:04B0005

Комплект:2

Примечание:

№ на схеме:9

Наименование:Шайба 6

Каталожный номер:06B0003

Комплект:2

Примечание:

№ на схеме:10

Наименование:Шайба 6-140HV-Zn.D

Каталожный номер:06B0024

Комплект:2

Примечание:

№ на схеме:11

Наименование:Винт M4x16-4.8-Zn.D

Каталожный номер:04B0099

Комплект:5

Примечание:

№ на схеме:12

Наименование:Шайба 4

Каталожный номер:06B0022

Комплект:5

Примечание:

№ на схеме:13

Наименование:Шайба 4-140HV-Zn.D

Каталожный номер:06B0097

Комплект:5

Примечание:

№ на схеме:14

Наименование:Гайка M4-8-Zn.D

Каталожный номер:03B0296

Комплект:5

Примечание:

№ на схеме:15

Наименование:Пластина монтажная

Каталожный номер:20A2810

Комплект:1

Примечание:

№ на схеме:16

Наименование:Хомут

Каталожный номер:20A1851

Комплект:3

Примечание:

№ на схеме:17

Наименование:Хомут

Каталожный номер:20A1854

Комплект:3

Примечание:
