22E0114 Проводка задней рамы

← 22E0113 Система омывателей стекол 22E0115 Проводка кабины →

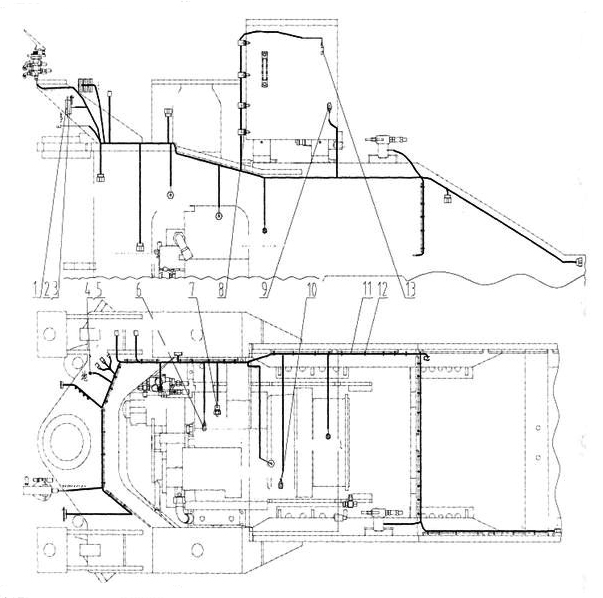

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Звуковой сигнал

Каталожный номер:38B0011

Комплект:1

Примечание:DL223G

№ на схеме:2

Наименование:Болт M8x16-8.8-Zn.D

Каталожный номер:00B0007

Комплект:1

Примечание:GB5783-86

№ на схеме:3

Наименование:Шайба 8

Каталожный номер:06B0006

Комплект:1

Примечание:GB93-87

№ на схеме:4

Наименование:Гайка M6-8-Zn.D

Каталожный номер:03B0036

Комплект:5

Примечание:GB6170-86

№ на схеме:5

Наименование:Шайба 6

Каталожный номер:06B0003

Комплект:5

Примечание:GB93-87

№ на схеме:6

Наименование:Датчик давления

Каталожный номер:30B0119

Комплект:1

Примечание:PMN50ANZN-38bar

№ на схеме:7

Наименование:Датчик давления

Каталожный номер:30B0062

Комплект:1

Примечание:360 081 037 008C

№ на схеме:8

Наименование:Зажим

Каталожный номер:09C0050

Комплект:4

Примечание:ZL40B.14C.6

№ на схеме:9

Наименование:Датчик температуры

Каталожный номер:30B0074

Комплект:1

Примечание:WG2704A

№ на схеме:10

Наименование:Датчик

Каталожный номер:30B0100

Комплект:1

Примечание:323 801 004 040D

№ на схеме:11

Наименование:Кабели

Каталожный номер:08C0298

Комплект:1

Примечание:

№ на схеме:12

Наименование:Скоба

Каталожный номер:86A0053

Комплект:40

Примечание:ZD200x5

№ на схеме:13

Наименование:Датчик давления

Каталожный номер:30B0039

Комплект:1

Примечание:YB30M14K
