03E0026 Карданная передача

← 02E0020 Соединительный корпус 41C0066 Промежуточная опора →

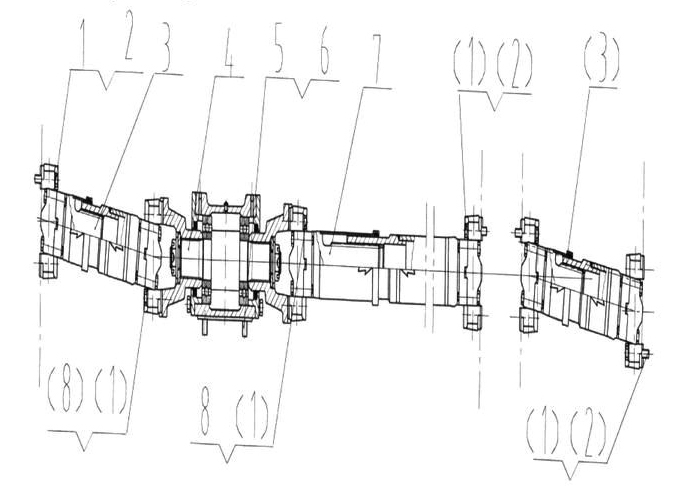

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Шайба

Каталожный номер:06B0178

Комплект:24

Примечание:5P1076

№ на схеме:2

Наименование:Болт 1/2-20UNF

Каталожный номер:01B0275

Комплект:16

Примечание:OS1599

№ на схеме:3

Наименование:Вал в сборе

Каталожный номер:41C0067

Комплект:2

Примечание:

№ на схеме:4

Наименование:Кронштейн

Каталожный номер:41C0066

Комплект:1

Примечание:

№ на схеме:5

Наименование:Шайба 16

Каталожный номер:06B0015

Комплект:4

Примечание:GB93-87

№ на схеме:6

Наименование:Болт M16x55-8.8-Zn.D

Каталожный номер:00B0247

Комплект:4

Примечание:GB5783-86

№ на схеме:7

Наименование:Вал в сборе

Каталожный номер:41C0068

Комплект:1

Примечание:

№ на схеме:8

Наименование:Болт M12x1.5x65-8.8-Zn.D

Каталожный номер:01B0315

Комплект:8

Примечание:GB5785-86
