00С0207 Трубопровод гидроцилиндра опрокидывания

← 00С0205 Трубопровод гидроцилиндра подъема 00С0208 Трубопровод блока гидрораспределителя управления →

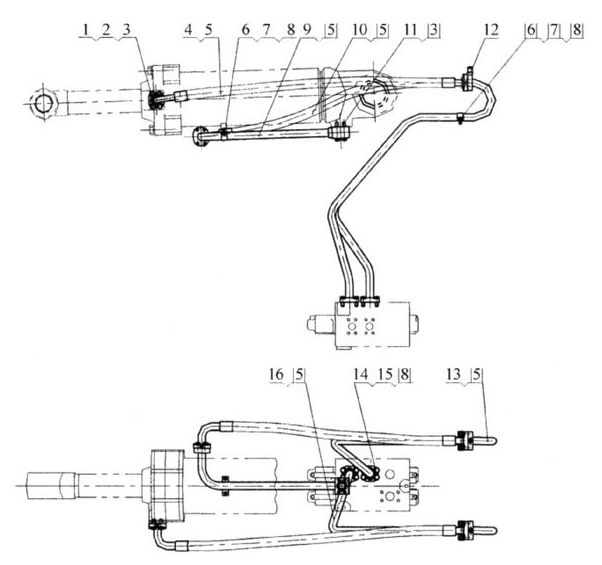

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Пластина нажимная

Каталожный номер:72A0010

Комплект:4

Примечание:

№ на схеме:2

Наименование:Болт M12x35-8.8-Zn.D

Каталожный номер:00B0035

Комплект:16

Примечание:

№ на схеме:3

Наименование:Шайба стопорная 12

Каталожный номер:06B0008

Комплект:20

Примечание:

№ на схеме:4

Наименование:Рукав

Каталожный номер:07C0289

Комплект:1

Примечание:

№ на схеме:5

Наименование:Кольцо круглого сечения 36.5X3.55

Каталожный номер:12B0287

Комплект:7

Примечание:

№ на схеме:6

Наименование:Кольцо круглого сечения

Каталожный номер:27A0046

Комплект:3

Примечание:

№ на схеме:7

Наименование:Болт M10x20-8.8-Zn.D

Каталожный номер:00B0005

Комплект:8

Примечание:

№ на схеме:8

Наименование:Шайба стопорная 10

Каталожный номер:06B0002

Комплект:16

Примечание:

№ на схеме:9

Наименование:Трубка

Каталожный номер:10D0713

Комплект:1

Примечание:

№ на схеме:10

Наименование:Рукав

Каталожный номер:07C0290

Комплект:1

Примечание:

№ на схеме:11

Наименование:Болт M12x70-8.8- Zn.D

Каталожный номер:00B0033

Комплект:4

Примечание:

№ на схеме:12

Наименование:Соединение

Каталожный номер:44C0022

Комплект:2

Примечание:

№ на схеме:13

Наименование:Трубка

Каталожный номер:10D0715

Комплект:1

Примечание:

№ на схеме:14

Наименование:Пластина нажимная

Каталожный номер:72A0035

Комплект:2

Примечание:

№ на схеме:15

Наименование:Болт M10x35-8.8-Zn.D

Каталожный номер:00B0002

Комплект:8

Примечание:

№ на схеме:16

Наименование:Трубка

Каталожный номер:10D0714

Комплект:1

Примечание:
