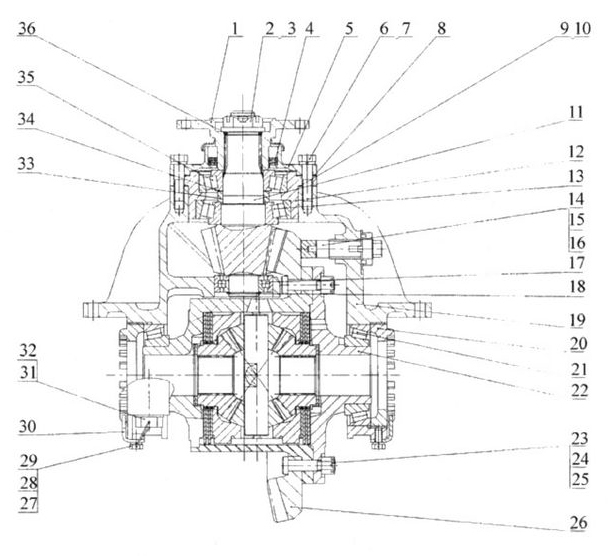

41С0111 Главная передача переднего моста в сборе

← 41C0143 Опора картера моста 41С0112 Дифференциал в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Фланец

Каталожный номер:12D0010

Комплект:1

Примечание:

№ на схеме:2

Наименование:Гайка

Каталожный номер:03B0050

Комплект:1

Примечание:

№ на схеме:3

Наименование:Палец 6.3X60-Zn.D

Каталожный номер:08B0032

Комплект:1

Примечание:

№ на схеме:4

Наименование:Прокладка 70X95X13

Каталожный номер:13B0169

Комплект:1

Примечание:

№ на схеме:5

Наименование:Крышка

Каталожный номер:53A0106

Комплект:1

Примечание:

№ на схеме:6

Наименование:Болт M14X55-8.8-Zn.D

Каталожный номер:00B0275

Комплект:8

Примечание:

№ на схеме:7

Наименование:Шайба 14

Каталожный номер:06B0013

Комплект:8

Примечание:

№ на схеме:8

Наименование:Проставка

Каталожный номер:80A0021

Комплект:1

Примечание:

№ на схеме:9

Наименование:Шайба регулировочная

Каталожный номер:57A0024

Комплект:1

Примечание:

№ на схеме:10

Наименование:Шайба

Каталожный номер:81A0072

Комплект:1

Примечание:

№ на схеме:11

Наименование:Шестерня косозубая цилиндрическая ведущая

Каталожный номер:43A0014

Комплект:1

Примечание:

№ на схеме:12

Наименование:Проставка

Каталожный номер:55A0077

Комплект:1

Примечание:

№ на схеме:13

Наименование:NSK Роликоподшипник конический HR30312DJ 60X130X33.5

Каталожный номер:23B0050

Комплект:1

Примечание:

№ на схеме:14

Наименование:Болт стопорный

Каталожный номер:44С0019

Комплект:1

Примечание:

№ на схеме:15

Наименование:Гайка M27X2-04-Zn.D

Каталожный номер:03B0154

Комплект:1

Примечание:

№ на схеме:16

Наименование:Lock Strap

Каталожный номер:76A0011

Комплект:1

Примечание:

№ на схеме:17

Наименование:NSK Роликоподшипник цилиндрический NUP2208ET 40X80X23

Каталожный номер:22B0006

Комплект:1

Примечание:

№ на схеме:18

Наименование:Кольцо 40

Каталожный номер:07B0038

Комплект:1

Примечание:

№ на схеме:19

Наименование:Кронштейн в сборе

Каталожный номер:41С0031

Комплект:1

Примечание:

№ на схеме:20

Наименование:Гайка регулировочная

Каталожный номер:03B0062

Комплект:2

Примечание:

№ на схеме:21

Наименование:Роликоподшипник конический 32216 80X140X35.25

Каталожный номер:23B0012

Комплект:2

Примечание:

№ на схеме:22

Наименование:Дифференциал в сборе

Каталожный номер:41С0112

Комплект:1

Примечание:

№ на схеме:23

Наименование:Болт

Каталожный номер:02B0024

Комплект:12

Примечание:

№ на схеме:24

Наименование:Гайка M14X1.5-8-Zn.D

Каталожный номер:03B0155

Комплект:12

Примечание:

№ на схеме:25

Наименование:Палец 3.2X30-Zn.D

Каталожный номер:08B0040

Комплект:12

Примечание:

№ на схеме:26

Наименование:Гайка

Каталожный номер:43A0015

Комплект:1

Примечание:

№ на схеме:27

Наименование:Болт M10x20-8.8-Zn.D

Каталожный номер:02B0012

Комплект:2

Примечание:

№ на схеме:28

Наименование:Шайба 10

Каталожный номер:06B0002

Комплект:2

Примечание:

№ на схеме:29

Наименование:Проволока 1.5x450

Каталожный номер:40B0006

Комплект:2

Примечание:

№ на схеме:30

Наименование:Пластина стопорная

Каталожный номер:21A0040

Комплект:2

Примечание:

№ на схеме:31

Наименование:Болт M22x90-10.9-Zn.D

Каталожный номер:02B0032

Комплект:1

Примечание:

№ на схеме:32

Наименование:Шайба 22-200HV-Zn.D

Каталожный номер:06B0156

Комплект:4

Примечание:

№ на схеме:33

Наименование:Проставка

Каталожный номер:55A0078

Комплект:1

Примечание:

№ на схеме:34

Наименование:Проставка

Каталожный номер:57A0027

Комплект:1

Примечание:

№ на схеме:35

Наименование:NSK Роликоподшипник конический HR30311DJ 55х120x31.5

Каталожный номер:23B0051

Комплект:1

Примечание:

№ на схеме:36

Наименование:Кольцо круглого сечения 42.5x5.3

Каталожный номер:12B0105

Комплект:1

Примечание:
