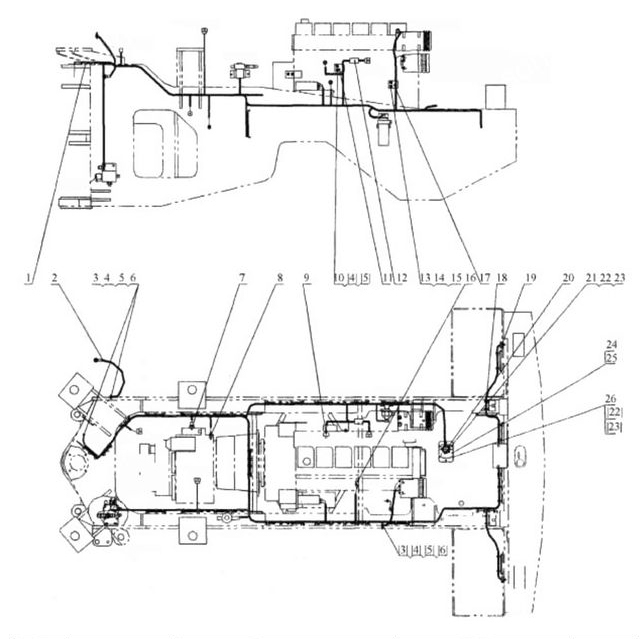

22E0277 Электропроводка рамы

← 45С0046 Клапан тормозной в сборе 46С0707 Брызговики и стеклоочистители «дворники» →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Жгут

Каталожный номер:08C0729

Комплект:1

Примечание:

№ на схеме:2

Наименование:Жгут

Каталожный номер:08C0638

Комплект:1

Примечание:

№ на схеме:3

Наименование:Болт

Каталожный номер:05B0072

Комплект:4

Примечание:

№ на схеме:4

Наименование:Шайба 10-140HV-Zn.D

Каталожный номер:06B0001

Комплект:5

Примечание:

№ на схеме:5

Наименование:Шайба 10

Каталожный номер:06B0002

Комплект:5

Примечание:

№ на схеме:6

Наименование:Гайка M10-8-Zn.D

Каталожный номер:03B0053

Комплект:4

Примечание:

№ на схеме:7

Наименование:Реле давления

Каталожный номер:30B0132

Комплект:1

Примечание:

№ на схеме:8

Наименование:Датчик

Каталожный номер:30B0100

Комплект:1

Примечание:

№ на схеме:9

Наименование:Реле давления

Каталожный номер:30B0131

Комплект:1

Примечание:

№ на схеме:10

Наименование:Болт M10x35-8.8-Zn.D

Каталожный номер:00B0002

Комплект:1

Примечание:

№ на схеме:11

Наименование:Пластина

Каталожный номер:20A2268

Комплект:1

Примечание:

№ на схеме:12

Наименование:Устройство управления катушкой

Каталожный номер:37B0099

Комплект:1

Примечание:

№ на схеме:13

Наименование:Шайба 12-140HV-Zn.D

Каталожный номер:06B0007

Комплект:1

Примечание:

№ на схеме:14

Наименование:Болт M12x40-8.8-Zn.D

Каталожный номер:00B0013

Комплект:1

Примечание:

№ на схеме:15

Наименование:Шайба 12

Каталожный номер:06B0008

Комплект:1

Примечание:

№ на схеме:16

Наименование:Датчик

Каталожный номер:30B0065

Комплект:1

Примечание:

№ на схеме:17

Наименование:Пластина

Каталожный номер:20A2269

Комплект:1

Примечание:

№ на схеме:18

Наименование:Соединения блокировочного кабеля

Каталожный номер:37B0004

Комплект:60

Примечание:

№ на схеме:19

Наименование:Кольцо резиновое 54*3*δ10

Каталожный номер:83A0152

Комплект:2

Примечание:

№ на схеме:20

Наименование:Датчик

Каталожный номер:30B0127

Комплект:1

Примечание:

№ на схеме:21

Наименование:Болт M5x30-8.8-Zn.D

Каталожный номер:01B0356

Комплект:5

Примечание:

№ на схеме:22

Наименование:Шайба 5

Каталожный номер:06B0017

Комплект:11

Примечание:

№ на схеме:23

Наименование:Шайба 5-140HV-Zn.D

Каталожный номер:06B0066

Комплект:11

Примечание:

№ на схеме:24

Наименование:Чехол

Каталожный номер:50D0078

Комплект:1

Примечание:

№ на схеме:25

Наименование:Демпфер

Каталожный номер:82A0222

Комплект:1

Примечание:

№ на схеме:26

Наименование:Болт M5*16-8.8-Zn.D

Каталожный номер:00B0153

Комплект:6

Примечание:
