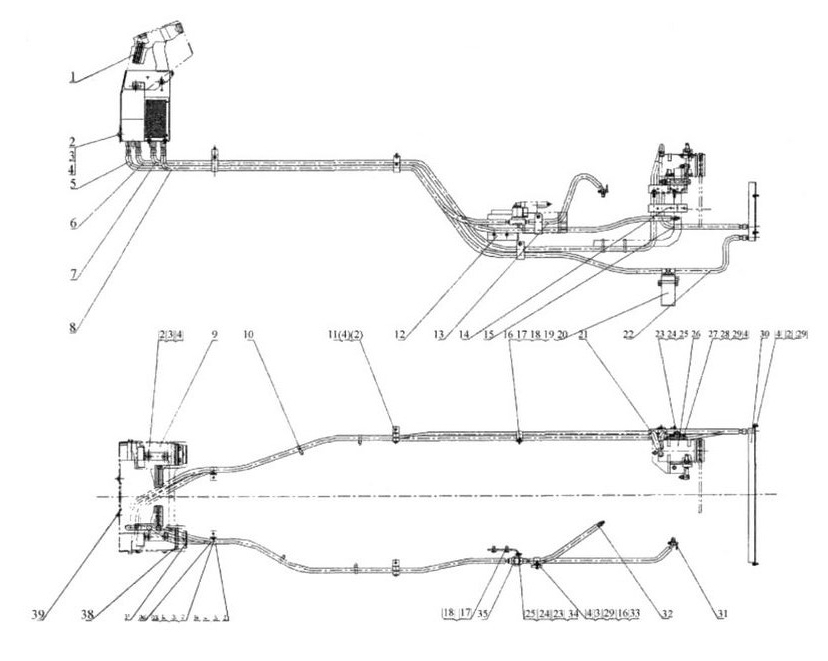

23E0062 Электропроводка кондиционера

← 23E0061 Электропроводка кондиционера 30E0061 Рама передняя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Решетка вентиляционная в сборе

Каталожный номер:86A0084

Комплект:4

Примечание:

№ на схеме:2

Наименование:Болт M8x20-8.8-Zn.D

Каталожный номер:00B0075

Комплект:19

Примечание:

№ на схеме:3

Наименование:Шайба 8-140HV-Zn.D

Каталожный номер:06B0086

Комплект:7

Примечание:

№ на схеме:4

Наименование:Шайба 8

Каталожный номер:06B0006

Комплект:19

Примечание:

№ на схеме:5

Наименование:Трубка

Каталожный номер:46C0303

Комплект:1

Примечание:

№ на схеме:6

Наименование:Трубка

Каталожный номер:46C0304

Комплект:1

Примечание:

№ на схеме:7

Наименование:Шланг

Каталожный номер:06C0406

Комплект:1

Примечание:

№ на схеме:8

Наименование:Шланг

Каталожный номер:06C0407

Комплект:1

Примечание:

№ на схеме:9

Наименование:Испаритель

Каталожный номер:46C0B45

Комплект:1

Примечание:

№ на схеме:10

Наименование:Соединения блокировочного кабеля

Каталожный номер:37B0004

Комплект:9

Примечание:

№ на схеме:11

Наименование:Хомут

Каталожный номер:46C0301

Комплект:2

Примечание:

№ на схеме:12

Наименование:Кронштейн

Каталожный номер:21A1082

Комплект:1

Примечание:

№ на схеме:13

Наименование:Шланг

Каталожный номер:06C0408

Комплект:1

Примечание:

№ на схеме:14

Наименование:Пластина

Каталожный номер:13A0783

Комплект:2

Примечание:

№ на схеме:15

Наименование:Трубка

Каталожный номер:46C0305

Комплект:1

Примечание:

№ на схеме:16

Наименование:Хомут двойной

Каталожный номер:09C0126

Комплект:4

Примечание:

№ на схеме:17

Наименование:Болт M12x40-8.8-Zn.D

Каталожный номер:00B0013

Комплект:3

Примечание:

№ на схеме:18

Наименование:Шайба 12-140HV-Zn.D

Каталожный номер:06B0007

Комплект:3

Примечание:

№ на схеме:19

Наименование:Шайба 12

Каталожный номер:06B0008

Комплект:3

Примечание:

№ на схеме:20

Наименование:Влагоотделитель

Каталожный номер:46C0698

Комплект:1

Примечание:

№ на схеме:21

Наименование:Хомут двойной

Каталожный номер:46C0652

Комплект:2

Примечание:

№ на схеме:22

Наименование:Трубка

Каталожный номер:46C0307

Комплект:1

Примечание:

№ на схеме:23

Наименование:Болт M6x16-8.8Zn.D

Каталожный номер:00B0022

Комплект:4

Примечание:

№ на схеме:24

Наименование:Шайба 6-140HV-Zn.D

Каталожный номер:06B0024

Комплект:6

Примечание:

№ на схеме:25

Наименование:Шайба 6

Каталожный номер:06B0003

Комплект:4

Примечание:

№ на схеме:26

Наименование:Компрессор

Каталожный номер:46C0700

Комплект:1

Примечание:

№ на схеме:27

Наименование:Хомут

Каталожный номер:09C0168

Комплект:2

Примечание:

№ на схеме:28

Наименование:Болт M8x25-8.8-Zn.D

Каталожный номер:00B0085

Комплект:4

Примечание:

№ на схеме:29

Наименование:Шайба 8-140HV-Zn.D

Каталожный номер:06B0005

Комплект:9

Примечание:

№ на схеме:30

Наименование:Конденсатор

Каталожный номер:46C0308

Комплект:1

Примечание:

№ на схеме:31

Наименование:Клапан

Каталожный номер:46C0486

Комплект:1

Примечание:

№ на схеме:32

Наименование:Клапан

Каталожный номер:46C0487

Комплект:1

Примечание:

№ на схеме:33

Наименование:Гайка M8-8-Zn.D

Каталожный номер:03B0021

Комплект:3

Примечание:

№ на схеме:34

Наименование:Гайка M6-8-Zn.D

Каталожный номер:03B0036

Комплект:2

Примечание:

№ на схеме:35

Наименование:Клапан в сборе

Каталожный номер:46C0646

Комплект:1

Примечание:

№ на схеме:36

Наименование:Пластина

Каталожный номер:20A1612

Комплект:2

Примечание:

№ на схеме:37

Наименование:Панель кондиционера

Каталожный номер:46C0310

Комплект:1

Примечание:

№ на схеме:38

Наименование:Решетка вентиляционная в сборе

Каталожный номер:86A0127

Комплект:2

Примечание:

№ на схеме:39

Наименование:Фильтр

Каталожный номер:46C0311

Комплект:1

Примечание:
