22E0229 Электропроводка аккумуляторов

← 46С0701 Освещение 22E0122 Основание панели управления →

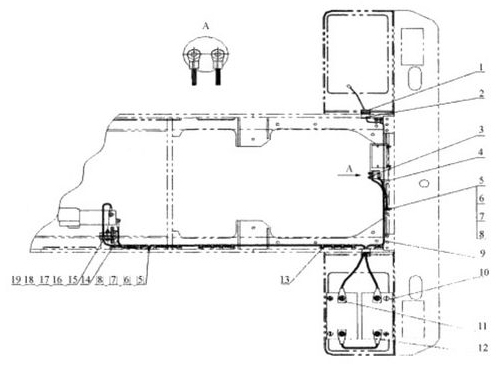

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Кольцо резиновое

Каталожный номер:83A0152

Комплект:2

Примечание:

№ на схеме:2

Наименование:Кольцо резиновое

Каталожный номер:83A0142

Комплект:2

Примечание:

№ на схеме:3

Наименование:Переключатель размыкающий

Каталожный номер:34B0087

Комплект:1

Примечание:

№ на схеме:4

Наименование:Жгут

Каталожный номер:08С0639

Комплект:1

Примечание:

№ на схеме:5

Наименование:Болт

Каталожный номер:05B0072

Комплект:2

Примечание:

№ на схеме:6

Наименование:Шайба 10-140HV-Zn.D

Каталожный номер:06B0001

Комплект:4

Примечание:

№ на схеме:7

Наименование:Шайба 10

Каталожный номер:06B0002

Комплект:4

Примечание:

№ на схеме:8

Наименование:Гайка M10-8-Zn.D

Каталожный номер:03B0053

Комплект:2

Примечание:

№ на схеме:9

Наименование:Жгут

Каталожный номер:08С0612

Комплект:1

Примечание:

№ на схеме:10

Наименование:Аккумулятор

Каталожный номер:37B0108

Комплект:2

Примечание:

№ на схеме:11

Наименование:Жгут

Каталожный номер:08С0631

Комплект:1

Примечание:

№ на схеме:12

Наименование:Жгут

Каталожный номер:08C0485

Комплект:1

Примечание:

№ на схеме:13

Наименование:Соединения блокировочного кабеля

Каталожный номер:37B0004

Комплект:15

Примечание:

№ на схеме:14

Наименование:Жгут

Каталожный номер:08C0723

Комплект:1

Примечание:

№ на схеме:15

Наименование:Пластина

Каталожный номер:10A1056

Комплект:2

Примечание:

№ на схеме:16

Наименование:Демпфер

Каталожный номер:84A0323

Комплект:2

Примечание:

№ на схеме:17

Наименование:Болт M8x55-8.8-Zn.D

Каталожный номер:00B0030

Комплект:1

Примечание:

№ на схеме:18

Наименование:Шайба 8-140HV-Zn.D

Каталожный номер:06B0005

Комплект:1

Примечание:

№ на схеме:19

Наименование:Гайка M8-8-Zn.D

Каталожный номер:03B0021

Комплект:1

Примечание:
