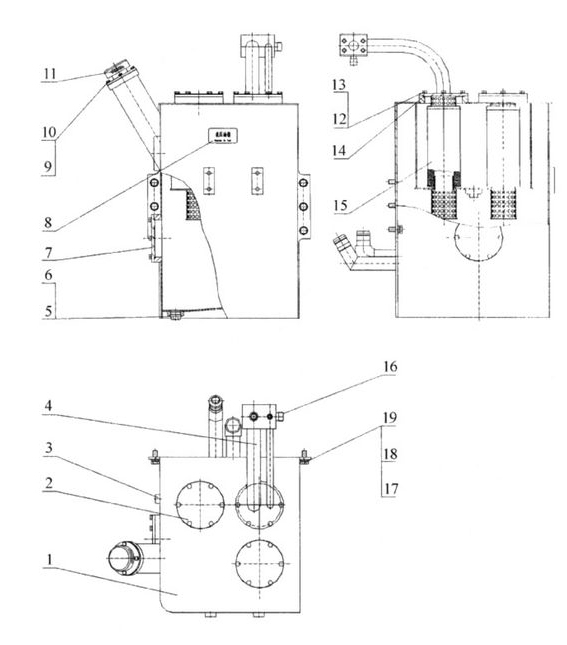

21С0053 Бак гидравлический

← 44С0060 Блок гидронасосов 10С0030 Гидроцилиндр поворота правый →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Бак

Каталожный номер:04D0117

Комплект:1

Примечание:

№ на схеме:2

Наименование:Фланец

Каталожный номер:02D0092

Комплект:2

Примечание:

№ на схеме:3

Наименование:Термометр

Каталожный номер:44С0015

Комплект:1

Примечание:

№ на схеме:4

Наименование:Штуцер

Каталожный номер:15D0197

Комплект:1

Примечание:

№ на схеме:5

Наименование:Болт

Каталожный номер:03B0024

Комплект:2

Примечание:

№ на схеме:6

Наименование:Кольцо круглого сечения 40X3.1

Каталожный номер:12B0381

Комплект:2

Примечание:

№ на схеме:7

Наименование:Фланец

Каталожный номер:53A0092

Комплект:1

Примечание:

№ на схеме:8

Наименование:Табличка

Каталожный номер:74A0057

Комплект:1

Примечание:

№ на схеме:9

Наименование:Болт M5X10-8.8-Zn.D

Каталожный номер:00B0152

Комплект:4

Примечание:

№ на схеме:10

Наименование:Шайба стопорная 5

Каталожный номер:06B0017

Комплект:4

Примечание:

№ на схеме:11

Наименование:Воздухоочиститель

Каталожный номер:16С0003

Комплект:1

Примечание:

№ на схеме:12

Наименование:Болт M10x25-8.8-Zn.D

Каталожный номер:00B0012

Комплект:24

Примечание:

№ на схеме:13

Наименование:Шайба стопорная 10

Каталожный номер:06B0002

Комплект:24

Примечание:

№ на схеме:14

Наименование:Кольцо круглого сечения 160X3.55

Каталожный номер:12B0200

Комплект:4

Примечание:

№ на схеме:15

Наименование:Фильтр

Каталожный номер:53С0011

Комплект:2

Примечание:

№ на схеме:16

Наименование:Кольцо круглого сечения 21.2X1.8

Каталожный номер:12B0292

Комплект:1

Примечание:

№ на схеме:17

Наименование:Болт M16X40-8.8-Zn.D

Каталожный номер:00B0014

Комплект:6

Примечание:

№ на схеме:18

Наименование:Шайба стопорная 16

Каталожный номер:06B0015

Комплект:6

Примечание:

№ на схеме:19

Наименование:Шайба стопорная 16

Каталожный номер:06B0012

Комплект:6

Примечание:
