4644 121 023 00 OIL PIPE

← 4644 101 491 00 GEARBOX HOUSING 4642 199 076 00 LOOSE PARTS →

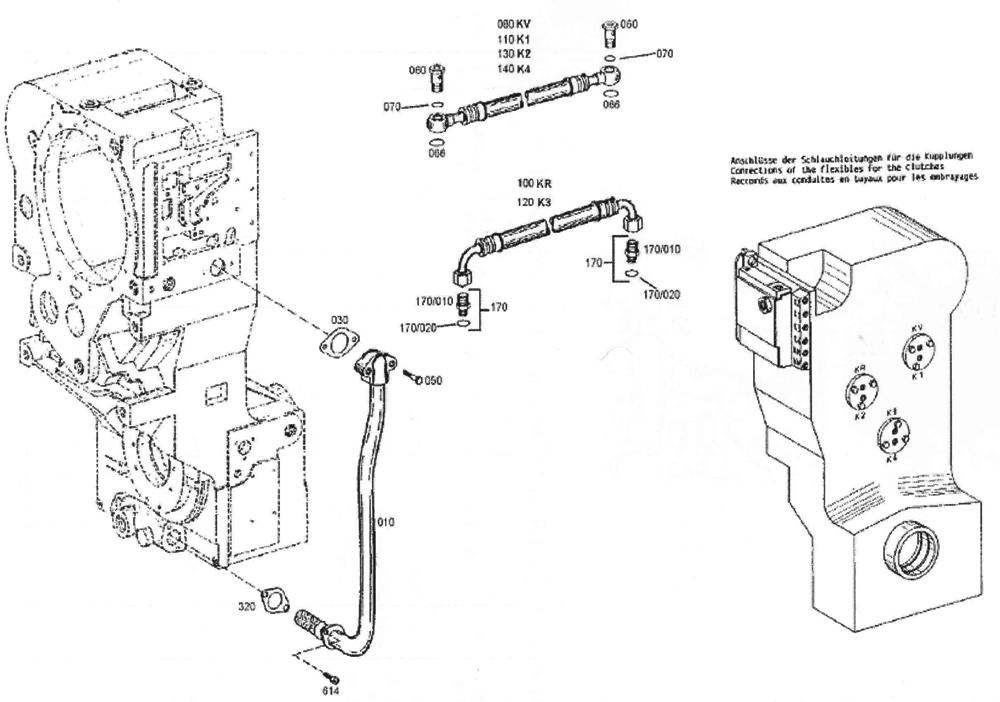

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:010

Наименование:SUCTION TUBE (VER = 000)

Каталожный номер:4644 221 196

Комплект:1

Примечание:

№ на схеме:030

Наименование:GASKET (VER = 000)

Каталожный номер:4644 321 244

Комплект:1

Примечание:

№ на схеме:050

Наименование:HEXAGON SCREW M8

Каталожный номер:0636 010 089 H

Комплект:2

Примечание:

№ на схеме:060

Наименование:UNION SCREW M16

Каталожный номер:0737 835 153

Комплект:8

Примечание:

№ на схеме:066

Наименование:O-RING 18

Каталожный номер:0634 306 202

Комплект:8

Примечание:

№ на схеме:070

Наименование:O-RING 13

Каталожный номер:0634 306 523

Комплект:8

Примечание:

№ на схеме:080

Наименование:HOSE PIPE (VER = 000)

Каталожный номер:0750 147 257

Комплект:1

Примечание:

№ на схеме:100

Наименование:HOSE (VER = 000)

Каталожный номер:0750 147 208

Комплект:1

Примечание:

№ на схеме:110

Наименование:HOSE PIPE (VER = 000)

Каталожный номер:0750 147 257

Комплект:1

Примечание:

№ на схеме:120

Наименование:HOSE (VER = 000)

Каталожный номер:0750 147 036

Комплект:1

Примечание:

№ на схеме:140

Наименование:HOSE (VER = 000)

Каталожный номер:0750 147 117

Комплект:1

Примечание:

№ на схеме:170/020

Наименование:O-RING (VER = 000)

Каталожный номер:0634 306 523

Комплект:4

Примечание:

№ на схеме:170/010

Наименование:SCREW-IN SLEEVE L12A-3 (VER = 000)

Каталожный номер:0637 842 509 H

Комплект:4

Примечание:

№ на схеме:170

Наименование:SCREW-IN SLEEVE (VER = 000)

Каталожный номер:0637

Комплект:4

Примечание:

№ на схеме:320

Наименование:GASKET (VER = 000)

Каталожный номер:4642 331 216

Комплект:1

Примечание:

№ на схеме:614

Наименование:CAP SCREW M8

Каталожный номер:0636 101 031 H

Комплект:2

Примечание:
