43Е0366 000 FENDER-RH

← 41E0471 001 PLATE AS 43Е0367 000 FENDER-LH →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

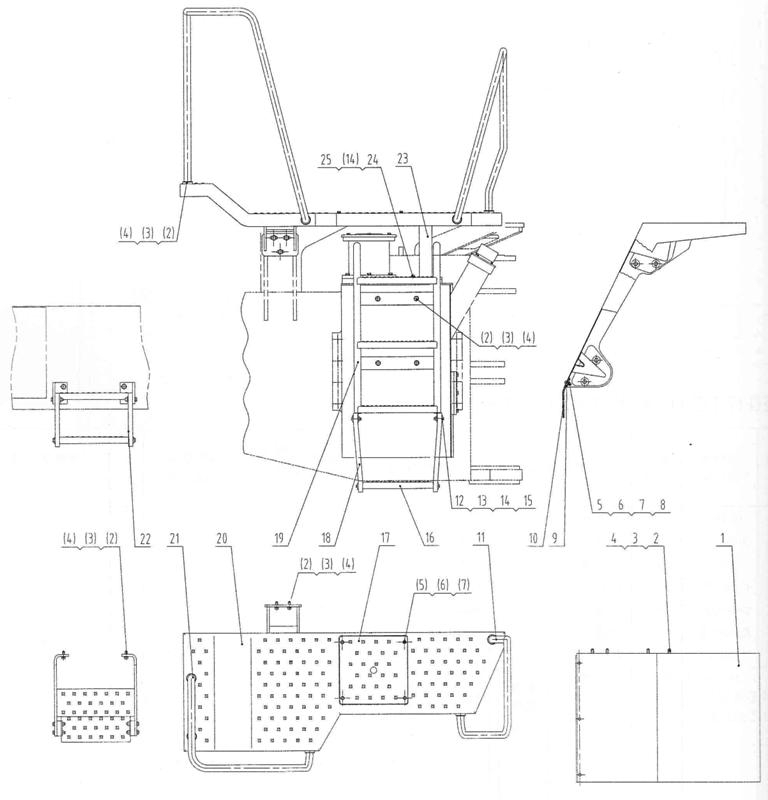

№ на схеме:1

Наименование:FENDER (VER: 001)

Каталожный номер:40D0233

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT (VER: 000)

Каталожный номер:00В0017

Комплект:19

Примечание:

№ на схеме:3

Наименование:WASHER (VER: 000)

Каталожный номер:06В0008

Комплект:19

Примечание:

№ на схеме:4

Наименование:WASHER (VER: 000)

Каталожный номер:06В0059

Комплект:19

Примечание:

№ на схеме:5

Наименование:BOLT (VER: 000)

Каталожный номер:00В0085

Комплект:8

Примечание:

№ на схеме:6

Наименование:WASHER (VER: 000)

Каталожный номер:06В0006

Комплект:8

Примечание:

№ на схеме:7

Наименование:WASHER (VER: 000)

Каталожный номер:06В0005

Комплект:8

Примечание:

№ на схеме:8

Наименование:NUT (VER: 000)

Каталожный номер:0ЗВ0021

Комплект:1

Примечание:

№ на схеме:9

Наименование:PLATE (VER: 001)

Каталожный номер:10А0859

Комплект:1

Примечание:

№ на схеме:10

Наименование:RUBBER PLATE (VER: 001)

Каталожный номер:82А0182

Комплект:1

Примечание:

№ на схеме:11

Наименование:HANDRAIL (VER: 000)

Каталожный номер:41D0520

Комплект:1

Примечание:

№ на схеме:12

Наименование:BOLT (VER: 000)

Каталожный номер:00В0029

Комплект:8

Примечание:

№ на схеме:13

Наименование:PLATE (VER: 002)

Каталожный номер:11А0223

Комплект:4

Примечание:

№ на схеме:14

Наименование:WASHER (VER: 000)

Каталожный номер:06В0002

Комплект:12

Примечание:

№ на схеме:15

Наименование:NUT (VER: 000)

Каталожный номер:0ЗВ0053

Комплект:8

Примечание:

№ на схеме:16

Наименование:STEP (VER: 003)

Каталожный номер:20А3498

Комплект:1

Примечание:

№ на схеме:17

Наименование:COVER (VER: 000)

Каталожный номер:10А4534

Комплект:1

Примечание:

№ на схеме:18

Наименование:ADHESIVE TAPE (VER: 001)

Каталожный номер:84А1229

Комплект:2

Примечание:

№ на схеме:19

Наименование:LADDER (VER: 000)

Каталожный номер:41D0206

Комплект:1

Примечание:

№ на схеме:20

Наименование:FENDER-RH (VER: 000)

Каталожный номер:40D0663

Комплект:1

Примечание:

№ на схеме:21

Наименование:HANDRAIL (VER: 000)

Каталожный номер:41D0522

Комплект:1

Примечание:

№ на схеме:22

Наименование:PEDAL AS (VER: 000)

Каталожный номер:26С0158

Комплект:1

Примечание:

№ на схеме:23

Наименование:BRACKET (VER: 000)

Каталожный номер:00D5266

Комплект:1

Примечание:

№ на схеме:24

Наименование:BOLT (VER: 000)

Каталожный номер:00В0019

Комплект:4

Примечание:

№ на схеме:25

Наименование:WASHER (VER: 000)

Каталожный номер:06В0001

Комплект:4

Примечание:
