42С0940 000 GEARBOX&TORQUE CONVERTER MOUNTING

← 00С30007 000 FILTER LINES AS 22C1522 000 BRACKET AS →

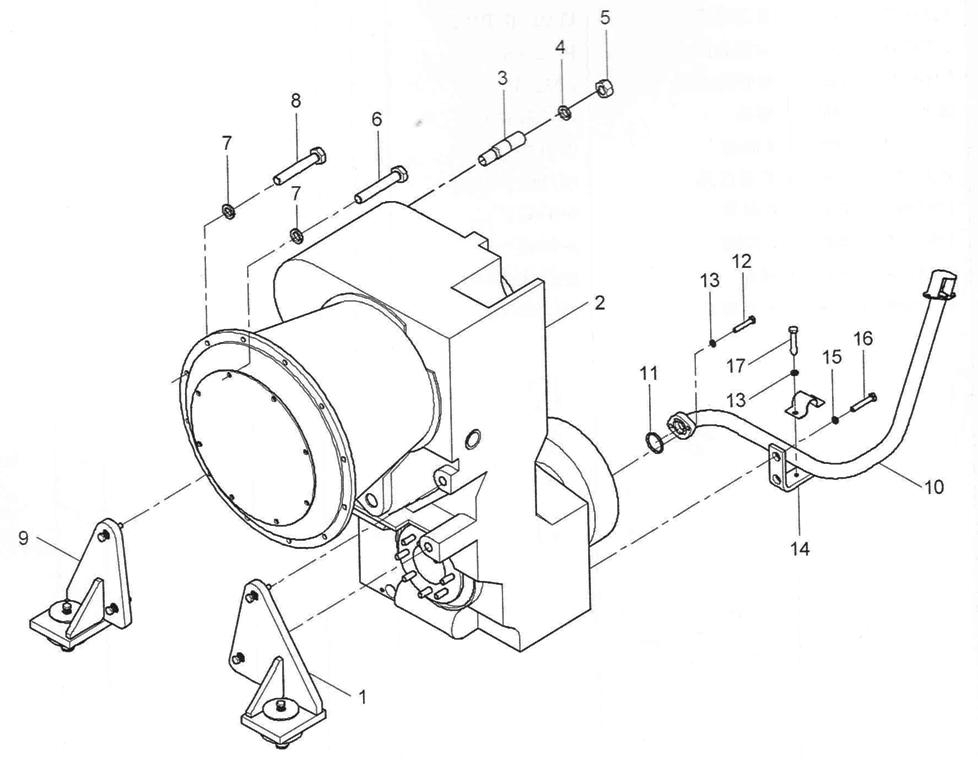

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BRACKET AS (VER = 000)

Каталожный номер:22C1522

Комплект:1

Примечание:

№ на схеме:2

Наименование:GEARBOX&TORQUE CONVERTER AS (VER = 003)

Каталожный номер:05E0004

Комплект:1

Примечание:

№ на схеме:3

Наименование:STUD BOLT (VER = 000)

Каталожный номер:02B0046

Комплект:8

Примечание:

№ на схеме:4

Наименование:WASHER (VER = 000)

Каталожный номер:06B0013

Комплект:8

Примечание:

№ на схеме:5

Наименование:NUT (VER = 000)

Каталожный номер:03B0111

Комплект:8

Примечание:

№ на схеме:6

Наименование:BOLT (VER = 000)

Каталожный номер:00B0164

Комплект:8

Примечание:

№ на схеме:7

Наименование:WASHER (VER = 000)

Каталожный номер:06B0002

Комплект:20

Примечание:

№ на схеме:8

Наименование:BOLT (VER = 000)

Каталожный номер:00B0002

Комплект:12

Примечание:

№ на схеме:9

Наименование:BRACKET AS (VER = 000)

Каталожный номер:22C1523

Комплект:1

Примечание:

№ на схеме:10

Наименование:FULLER TUBE (VER = 000)

Каталожный номер:10D7207

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-RING (VER = 000)

Каталожный номер:12B0333

Комплект:1

Примечание:

№ на схеме:12

Наименование:BOLT (VER = 000)

Каталожный номер:00B0102

Комплект:2

Примечание:

№ на схеме:13

Наименование:WASHER (VER = 000)

Каталожный номер:06B0006

Комплект:4

Примечание:

№ на схеме:14

Наименование:SUPPORT (VER = 000)

Каталожный номер:29A1246

Комплект:1

Примечание:

№ на схеме:15

Наименование:WASHER (VER = 000)

Каталожный номер:06B0019

Комплект:2

Примечание:

№ на схеме:16

Наименование:BOLT (VER = 000)

Каталожный номер:00B0055

Комплект:2

Примечание:

№ на схеме:17

Наименование:BOLT (VER = 000)

Каталожный номер:00B0075

Комплект:2

Примечание:

№ на схеме:18

Наименование:PLATE (VER = 000)

Каталожный номер:19A0623

Комплект:1

Примечание:
