22С1523 000 BRACKET AS

← 22C1522 000 BRACKET AS 05E0004 003 GEARBOX&TORQUE CONVERTER AS →

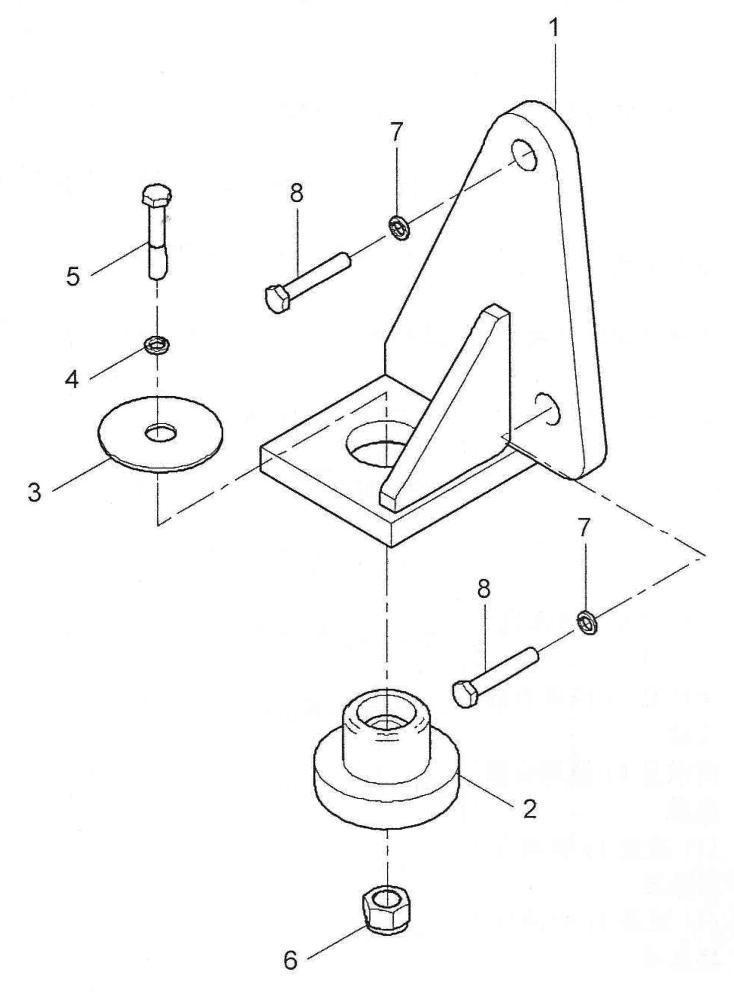

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BRACKET

Каталожный номер:02D0806

Комплект:1

Примечание:

№ на схеме:2

Наименование:SHOCK ABSORBER CB-1125-2 (VER = 000)

Каталожный номер:35C0206

Комплект:1

Примечание:

№ на схеме:3

Наименование:SHIM (VER = 001)

Каталожный номер:10A1151

Комплект:1

Примечание:

№ на схеме:4

Наименование:WASHER (VER = 000)

Каталожный номер:06B0014

Комплект:1

Примечание:

№ на схеме:5

Наименование:BOLT (VER = 000)

Каталожный номер:01B0415

Комплект:1

Примечание:

№ на схеме:6

Наименование:LOCKNUT (VER = 001)

Каталожный номер:03B0498

Комплект:1

Примечание:

№ на схеме:7

Наименование:HARD WASHER (VER = 005)

Каталожный номер:06B0271

Комплект:2

Примечание:

№ на схеме:8

Наименование:BOLT (VER = 000)

Каталожный номер:00B0234

Комплект:2

Примечание:
