12С2547 000 CONTROL VALVE AS

← 00С2412 001 CONTROL VALVE LINES 12С2937 000 CONTROL VALVE AS →

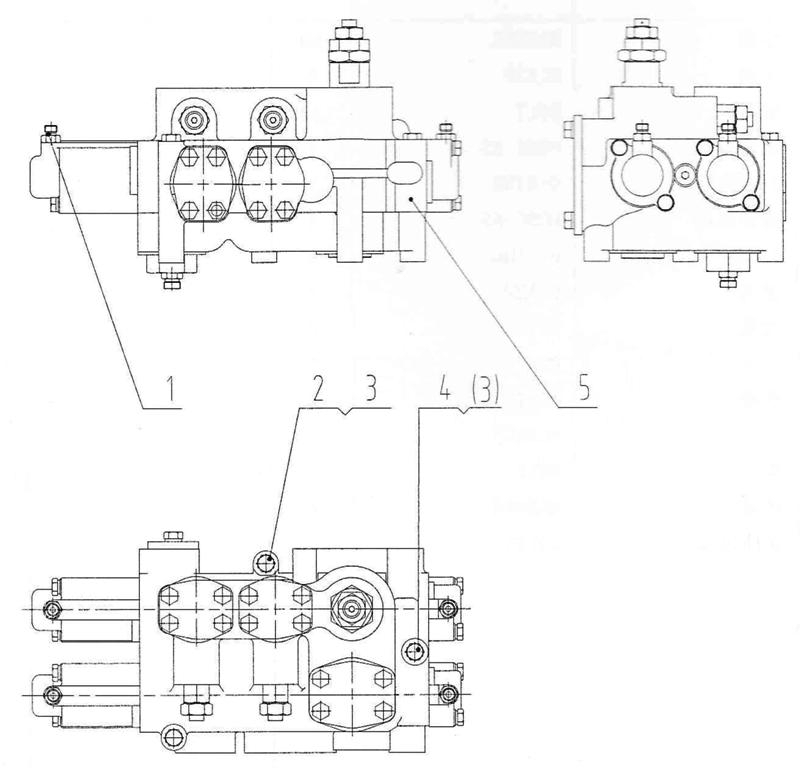

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CONNECTOR (VER = 003)

Каталожный номер:30C0232

Комплект:5

Примечание:

№ на схеме:2

Наименование:BOLT (VER = 000)

Каталожный номер:01B0206

Комплект:1

Примечание:

№ на схеме:3

Наименование:WASHER (VER = 000)

Каталожный номер:06B0008

Комплект:3

Примечание:

№ на схеме:4

Наименование:BOLT (VER = 000)

Каталожный номер:01B0122

Комплект:2

Примечание:

№ на схеме:5

Наименование:DISTRIBUTING VALVE (VER = 000)

Каталожный номер:12C0025

Комплект:1

Примечание:
